Ten artykuł wyjaśnia, dlaczego "1 cal" w kontekście rur hydraulicznych nie jest równy 25,4 mm i jakie są rzeczywiste wymiary rur oraz gwintów. Dowiesz się, jak prawidłowo dobrać komponenty do instalacji, unikając kosztownych błędów, co jest kluczowe dla każdego, kto planuje prace hydrauliczne.
Rura 1 cal to nie 25,4 mm; jej rzeczywiste wymiary zależą od materiału i norm.
- W hydraulice 1 cal to miara nominalna (DN25), a nie precyzyjne 25,4 mm.
- Średnica zewnętrzna (Dz) rury stalowej 1-calowej wynosi zazwyczaj 33,7 mm.
- Średnica wewnętrzna (Dw) zależy od grubości ścianki i wpływa na przepływ.

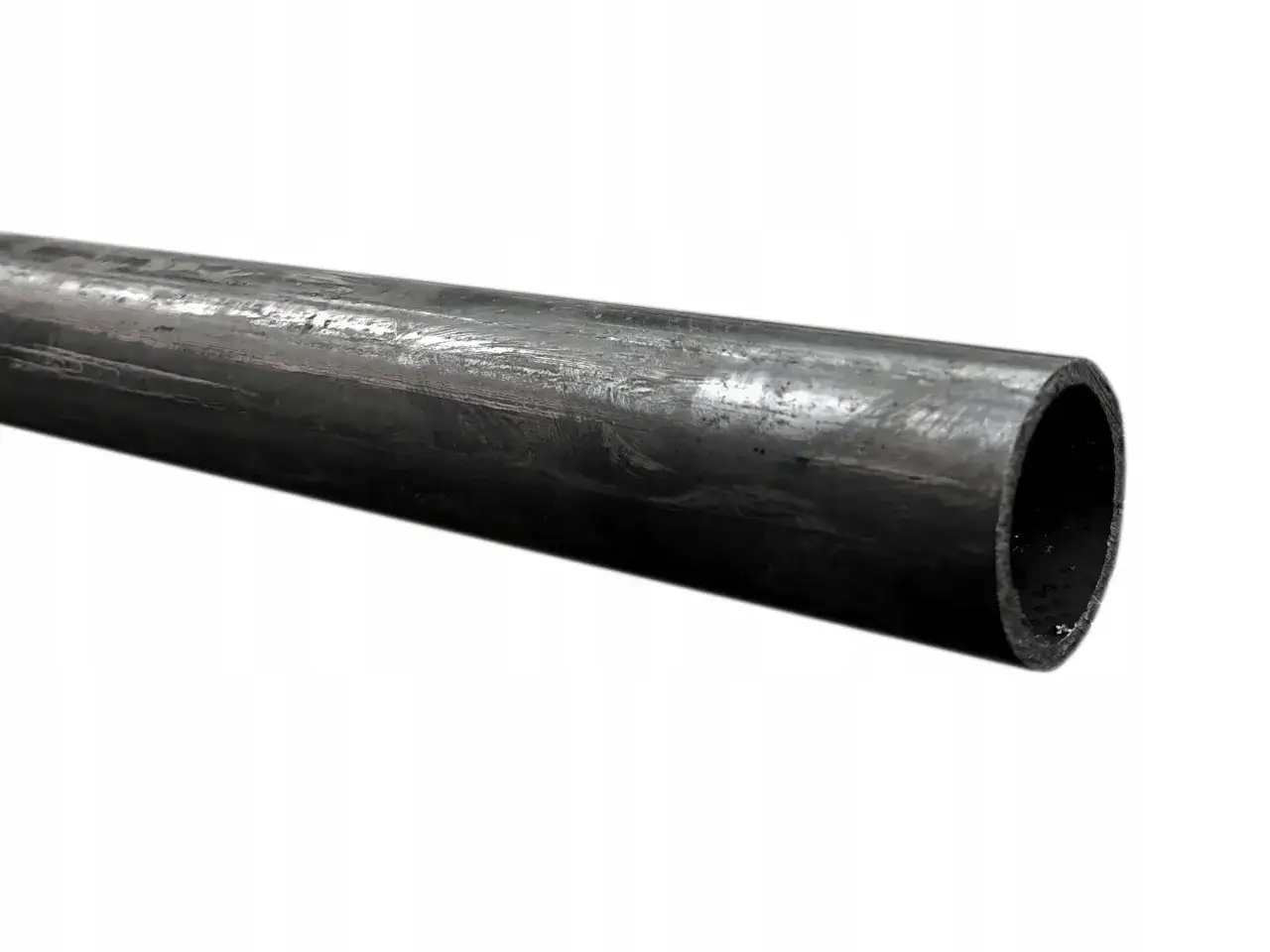

- Wymiary rur 1-calowych różnią się znacząco w zależności od materiału (stal, PE, miedź).
- Gwint 1-calowy (BSP) ma średnicę zewnętrzną około 33,3 mm, a nie 25,4 mm.
- Rury 1-calowe są powszechnie używane w głównych przyłączach wodociągowych i instalacjach C.O.
Rura 1 cal: ile to naprawdę jest milimetrów i dlaczego to nie jest takie proste?
Kiedy po raz pierwszy zetknąłem się z systemami hydraulicznymi, byłem zaskoczony, jak wiele osób, w tym ja sam, zakładało, że "1 cal" to po prostu 25,4 milimetra. To logiczne, prawda? W końcu to podstawowa konwersja jednostek. Jednak w świecie rur i armatury hydraulicznej, rzeczywistość jest znacznie bardziej złożona i, co tu dużo mówić, potrafi zaskoczyć.
Pułapka myślowa, czyli dlaczego 1 cal ≠ 25, 4 mm w świecie hydrauliki
Wielu z nas, słysząc o rurze 1-calowej, automatycznie przelicza tę wartość na milimetry, uzyskując 25,4 mm. To jest jednak powszechne, choć błędne, założenie w kontekście instalacji. W hydraulice cal jest miarą nominalną, a nie precyzyjnym wymiarem geometrycznym, który można by zmierzyć suwmiarką i oczekiwać dokładnego wyniku 25,4 mm. To kluczowa różnica, która często prowadzi do pomyłek przy doborze komponentów.
Z mojego doświadczenia wynika, że ignorowanie tej specyfiki to prosta droga do problemów od nieszczelności po całkowitą niezgodność elementów. Zrozumienie, że cal w hydraulice to raczej "nazwa handlowa" niż dokładna miara, jest pierwszym krokiem do prawidłowego projektowania i montażu instalacji.
Cal hydrauliczny a cal zwykły kluczowa różnica, którą musisz znać
Aby rozwiać wszelkie wątpliwości, musimy jasno rozróżnić cal zwykły, czyli standardową jednostkę długości równą dokładnie 25,4 mm, od tak zwanego "cala hydraulicznego". Ten drugi jest jednostką umowną, stosowaną w branży instalacyjnej do oznaczania rozmiarów rur i armatury. Historycznie, cal hydrauliczny odnosił się do przybliżonej średnicy wewnętrznej rury, ale z biegiem czasu i rozwojem technologii stał się po prostu wskaźnikiem klasyfikacyjnym.
To właśnie ten "cal nominalny" jest używany jako uniwersalna jednostka handlowa, która pozwala na łatwe dopasowanie rur, złączek i zaworów, nawet jeśli ich rzeczywiste wymiary w milimetrach są zupełnie inne niż 25,4 mm. Jest to konwencja, którą musimy zaakceptować i zrozumieć, aby sprawnie poruszać się w świecie instalacji.Średnica nominalna (DN25) co to oznaczenie mówi o Twojej rurze?
W systemie metrycznym, rura 1-calowa jest oznaczana jako DN25. DN to skrót od "Diameter Nominal" (Średnica Nominalna) i jest to nic innego jak umowny wskaźnik do klasyfikacji rozmiaru rury. Warto podkreślić, że DN nie jest dokładnym wymiarem, który można zmierzyć na rurze, lecz raczej standardem, który pozwala na ujednolicenie oznaczeń rur i armatury na całym świecie.
Gdy widzisz oznaczenie DN25, wiesz, że masz do czynienia z rurą, która w systemie calowym odpowiada 1 calowi. Dzięki temu, niezależnie od producenta czy kraju pochodzenia, możesz być pewien, że elementy oznaczone jako DN25 będą ze sobą kompatybilne pod względem nominalnego rozmiaru, choć ich rzeczywiste wymiary, zwłaszcza średnica zewnętrzna, mogą się nieznacznie różnić w zależności od materiału i konkretnej normy.
Kluczowe wymiary rury 1-calowej: średnica zewnętrzna i wewnętrzna
Skoro wiemy już, że 1 cal w hydraulice to pojęcie nominalne, czas przyjrzeć się rzeczywistym wymiarom, które są kluczowe w praktyce. Najważniejsze z nich to średnica zewnętrzna i wewnętrzna, które decydują o kompatybilności i funkcjonalności instalacji.
Średnica zewnętrzna (Dz) najważniejszy wymiar dla doboru złączek
Średnica zewnętrzna (Dz) to wymiar, który mierzymy na zewnątrz rury. Jest to absolutnie kluczowa wartość przy doborze wszelkich złączek, obejm, uchwytów montażowych czy izolacji. Dlaczego? Ponieważ to właśnie ten wymiar musi idealnie pasować do wewnętrznej średnicy złączki, aby zapewnić szczelne i trwałe połączenie.
Dla rury stalowej 1-calowej (czyli DN25) średnica zewnętrzna wynosi zazwyczaj 33,7 mm, zgodnie z normami EN/ISO. Można też spotkać wartość 33,4 mm, która wynika z norm ANSI. W praktyce, na polskim rynku, obie te wartości są często stosowane zamiennie, a producenci armatury uwzględniają te niewielkie różnice w tolerancjach. Zawsze jednak warto sprawdzić specyfikację danego produktu, aby uniknąć niespodzianek.
Średnica wewnętrzna (Dw) a grubość ścianki jak wpływa na przepływ wody?
Średnica wewnętrzna (Dw) to wymiar, który określa przestrzeń, przez którą przepływa medium (np. woda, gaz). Jest ona bezpośrednio zależna od grubości ścianki rury. Im grubsza ścianka, tym mniejsza średnica wewnętrzna przy tej samej średnicy zewnętrznej.
Dla rury stalowej 1-calowej o Dz 33,7 mm, jeśli grubość ścianki wynosi na przykład 3,25 mm, to średnicę wewnętrzną obliczymy jako: 33,7 mm - (2 * 3,25 mm) = 27,2 mm. Jeśli ścianka jest cieńsza, np. 2,9 mm, Dw wyniesie około 27,9 mm. To pokazuje, jak grubość ścianki wpływa na przekrój przepływu, a tym samym na ilość medium, które może przepłynąć przez rurę w jednostce czasu. Mniejsza średnica wewnętrzna oznacza większe opory przepływu i potencjalnie niższe ciśnienie na końcu instalacji. Jest to szczególnie ważne w systemach, gdzie kluczowe jest utrzymanie odpowiedniego ciśnienia i wydajności, na przykład w instalacjach wodociągowych czy grzewczych.Tabela wymiarów dla rury 1 cal (DN25): stal, PE, miedź

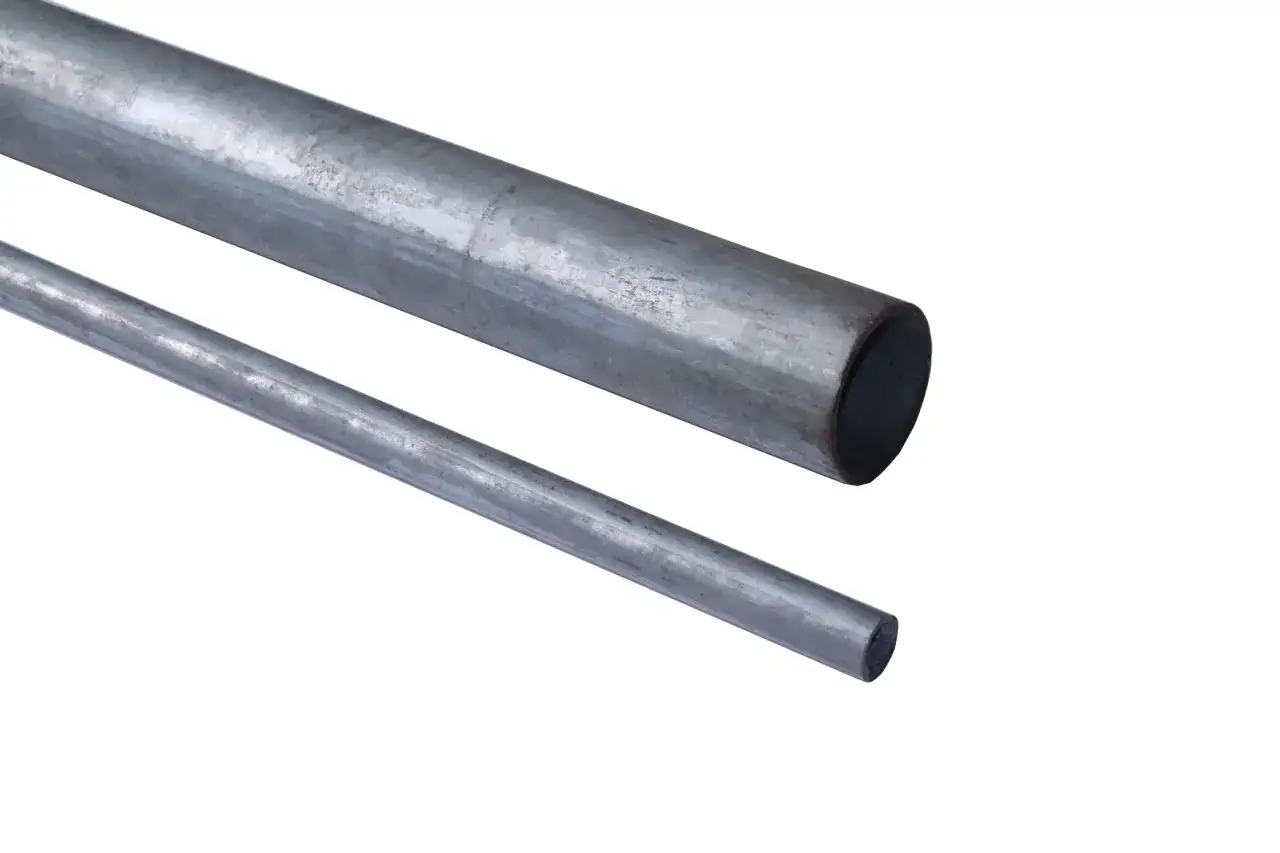

Aby ułatwić zrozumienie różnic, przygotowałem tabelę porównawczą dla rur 1-calowych (DN25) wykonanych z najpopularniejszych materiałów. Pamiętaj, że podane wartości są typowe i mogą się nieznacznie różnić w zależności od producenta i konkretnej normy.
| Materiał rury | Średnica nominalna (DN) | Średnica zewnętrzna (Dz) [mm] | Średnica wewnętrzna (Dw) [mm] (przybliżona) |
|---|---|---|---|
| Stal (ze szwem, typowa) | DN25 | 33,7 (lub 33,4) | ~27,2 (dla ścianki 3,25 mm) / ~27,9 (dla ścianki 2,9 mm) |
| PE (polietylen) | DN25 (odpowiednik) | 32 | Zależna od SDR (Standard Dimension Ratio) |
| Miedź | DN25 (odpowiednik) | Inne wymiary | Inne wymiary |
Jak uniknąć kosztownej pomyłki? Praktyczny poradnik pomiaru rur
Dokładny pomiar to podstawa sukcesu w każdej instalacji. Błąd w ocenie rozmiaru rury może prowadzić do konieczności zakupu nowych komponentów, straty czasu i frustracji. Dlatego zawsze zachęcam do precyzji, zwłaszcza gdy nie jesteśmy pewni nominalnego rozmiaru.
Czego potrzebujesz do pomiaru? Niezbędne narzędzia (suwmiarka i inne)
Aby dokonać precyzyjnego pomiaru rury, warto zaopatrzyć się w odpowiednie narzędzia. Oto te, które uważam za niezbędne:

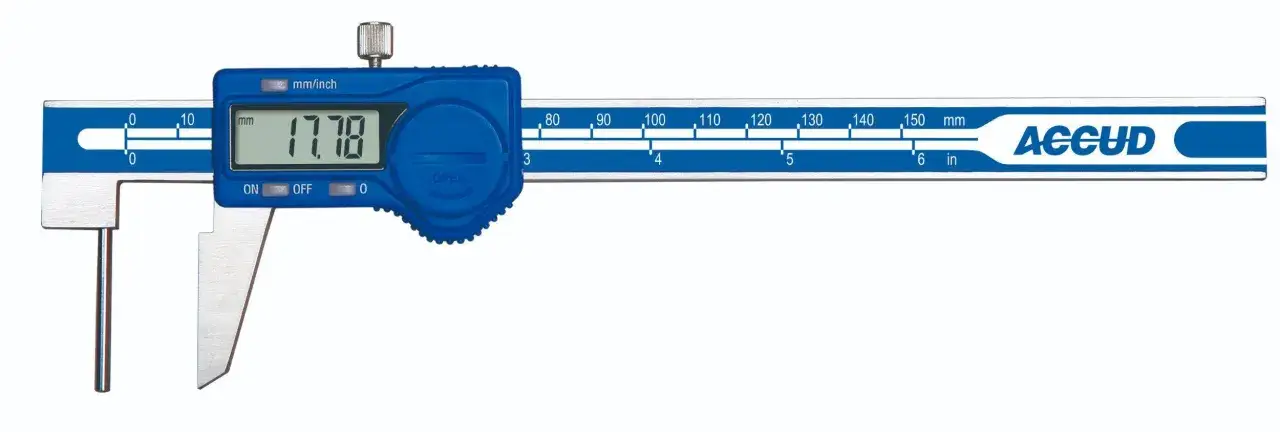

- Suwmiarka: To absolutny król precyzyjnych pomiarów. Pozwala na dokładne zmierzenie średnicy zewnętrznej, wewnętrznej, a także grubości ścianki. Zdecydowanie polecam suwmiarkę cyfrową, która ułatwia odczyt i minimalizuje błędy.
- Miarka zwijana (metrówka): Przydatna do ogólnych pomiarów długości, ale mniej precyzyjna do średnic. Może służyć do szybkiej, orientacyjnej oceny.
- Taśma miernicza (krawiecka lub elastyczna): Może być używana do zmierzenia obwodu rury, a następnie przeliczenia na średnicę (średnica = obwód / π). Jest to metoda mniej dokładna niż suwmiarka, ale może być pomocna w trudnodostępnych miejscach.

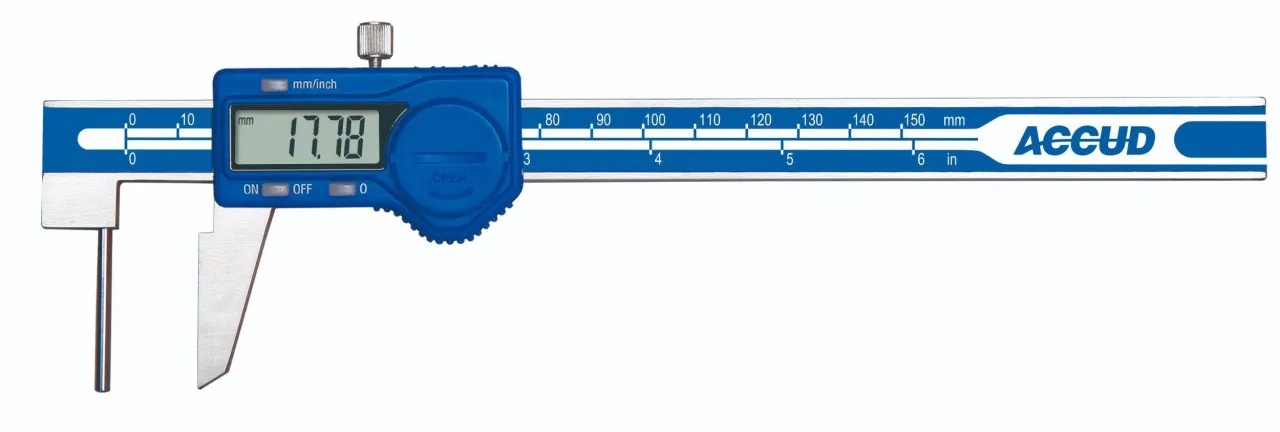

Pomiar średnicy zewnętrznej krok po kroku
Precyzyjny pomiar średnicy zewnętrznej rury za pomocą suwmiarki jest prosty, ale wymaga uwagi. Oto jak to zrobić:
- Przygotuj rurę: Upewnij się, że rura jest czysta i wolna od zanieczyszczeń, które mogłyby zafałszować pomiar.
- Otwórz szczęki suwmiarki: Rozsuń szczęki suwmiarki na tyle, aby swobodnie objąć rurę.
- Umieść rurę między szczękami: Przyłóż szczęki suwmiarki do rury tak, aby obejmowały ją w najszerszym miejscu.
- Delikatnie zaciśnij szczęki: Powoli zsuwaj szczęki, aż delikatnie dotkną powierzchni rury. Nie dociskaj zbyt mocno, aby nie zdeformować rury (szczególnie w przypadku rur z tworzyw sztucznych) i nie uzyskać fałszywego odczytu.
- Odczytaj wynik: Odczytaj wartość na skali suwmiarki. W przypadku suwmiarki cyfrowej wynik pojawi się na wyświetlaczu.
- Powtórz pomiar: Dla pewności wykonaj pomiar w kilku różnych miejscach na obwodzie rury. Jeśli rura jest lekko owalna lub ma nieregularności, uśrednij wyniki.
Jak zidentyfikować rurę 1-calową bez specjalistycznych przyrządów?
Co zrobić, gdy nie masz pod ręką suwmiarki, a potrzebujesz szybko zidentyfikować rurę 1-calową? Oczywiście, nie będzie to precyzyjny pomiar, ale pozwoli na orientacyjną ocenę:
- Porównanie z typowymi przedmiotami: Średnica zewnętrzna rury stalowej 1-calowej (ok. 33,7 mm) jest zbliżona do średnicy typowej monety 5-złotowej (24 mm) lub 2-złotowej (21,5 mm), ale jest wyraźnie większa. Możesz też porównać ją do innych znanych przedmiotów o podobnej grubości.
- Wizualna ocena kontekstu: W instalacjach domowych, rury 1-calowe są często używane jako główne przyłącza wodociągowe lub główne linie rozprowadzające w centralnym ogrzewaniu. Jeśli widzisz rurę, która wydaje się być "duża" w porównaniu do typowych rur do kranów (zwykle 1/2" lub 3/4"), a jednocześnie nie jest to rura główna magistrali (która byłaby znacznie większa), istnieje duża szansa, że masz do czynienia z 1 calem.
- Wykorzystanie dłoni: Jeśli jesteś doświadczonym instalatorem, często "czujesz" rozmiar rury w dłoni. To oczywiście metoda subiektywna, ale w połączeniu z kontekstem może być pomocna.
Pamiętaj jednak, że te metody są jedynie orientacyjne. Jeśli planujesz zakup armatury lub złączek, zawsze postaw na precyzyjny pomiar suwmiarką.
Gwint 1 cal co musisz wiedzieć, by idealnie dopasować złączki i zawory?
Podobnie jak w przypadku rur, gwinty również rządzą się swoimi prawami, a "1 cal" w ich przypadku również nie oznacza dokładnie 25,4 mm. To obszar, w którym łatwo o pomyłkę, jeśli nie zna się podstawowych zasad.
Dlaczego wymiar gwintu 1" to nie 25, 4 mm? Wyjaśnienie standardu BSP
W świecie gwintów hydraulicznych, szczególnie w Europie, dominuje standard BSP (British Standard Pipe). Jest to system gwintów rurowych, który, podobnie jak nominalne rozmiary rur, posługuje się calami jako jednostkami nominalnymi, a nie rzeczywistymi wymiarami w milimetrach. Oznacza to, że gwint 1-calowy (1") w systemie BSP ma zupełnie inne wymiary niż 25,4 mm.
Ta historyczna konwencja wynika z faktu, że gwinty te były projektowane tak, aby pasowały do rur o określonych średnicach nominalnych. Dlatego też, gdy mówimy o gwincie 1", mamy na myśli gwint przeznaczony do rury o nominalnym rozmiarze 1 cala, a nie gwint o średnicy 25,4 mm. To fundamentalna zasada, którą trzeba przyswoić, aby uniknąć błędów przy łączeniu elementów instalacji.

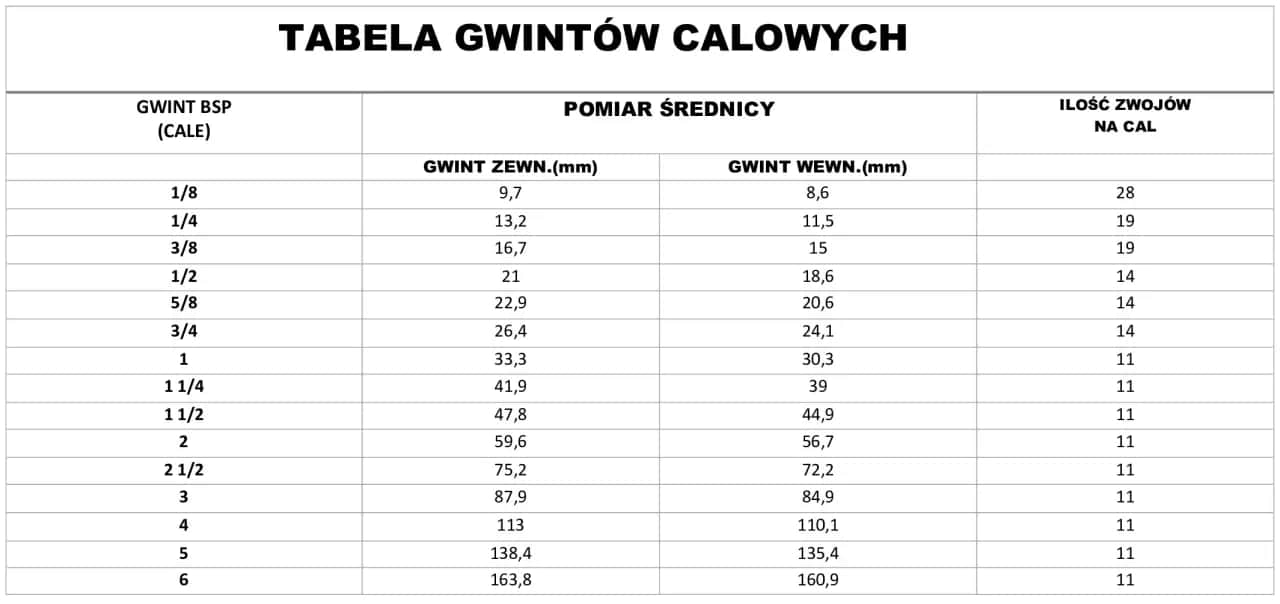

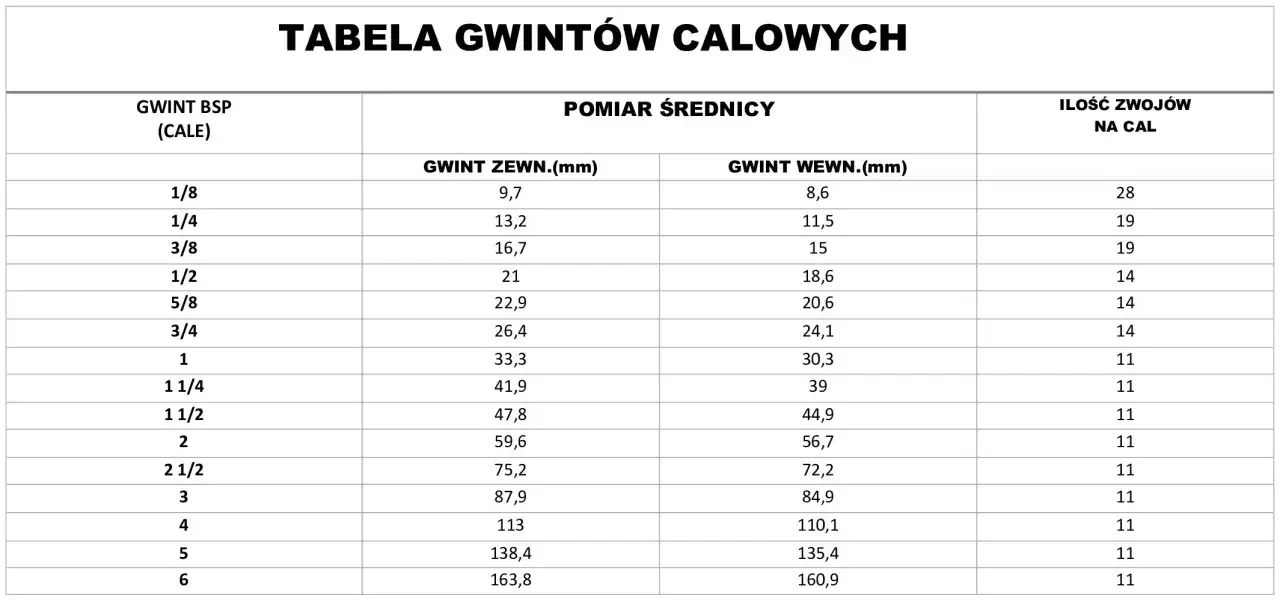

Praktyczne wymiary gwintu 1 cal: zewnętrzny (ok. 33, 3 mm) i wewnętrzny (ok. 30, 3 mm)
Skoro gwint 1" nie ma 25,4 mm, to ile ma? W praktyce, dla gwintu 1-calowego (typu BSP), możemy przyjąć następujące, przybliżone wymiary:
- Średnica zewnętrzna gwintu (GZ), czyli średnica "męskiego" gwintu, wynosi około 33,25 mm (często zaokrąglana do 33,3 mm).
- Średnica wewnętrzna gwintu (GW), czyli średnica "żeńskiego" gwintu, wynosi około 30,3 mm.
Jak widać, są to wartości znacznie odbiegające od 25,4 mm. Wartości te są nominalne i mogą się nieznacznie różnić w zależności od producenta i klasy gwintu, ale stanowią solidną podstawę do identyfikacji i doboru odpowiednich złączek. Zawsze sprawdzam te wymiary, zwłaszcza przy nietypowych połączeniach, aby mieć pewność, że wszystko będzie pasować.
Gwint zewnętrzny (GZ) a wewnętrzny (GW) jak je odróżnić i prawidłowo połączyć?
Rozróżnienie gwintu zewnętrznego od wewnętrznego jest proste, ale kluczowe dla prawidłowego montażu:
- Gwint zewnętrzny (GZ), często nazywany gwintem męskim, znajduje się na zewnątrz elementu (np. na końcu rury, na króćcu zaworu). Charakteryzuje się tym, że jest nawinięty na zewnętrznej powierzchni.
- Gwint wewnętrzny (GW), czyli gwint żeński, znajduje się wewnątrz elementu (np. w mufie, w korpusie zaworu). Jest to gwint nawinięty na wewnętrznej powierzchni otworu.
Aby prawidłowo połączyć elementy, zawsze musimy połączyć gwint zewnętrzny z gwintem wewnętrznym o tym samym nominalnym rozmiarze (np. 1" GZ z 1" GW). Kluczem do szczelnego połączenia jest użycie odpowiedniego materiału uszczelniającego taśmy teflonowej lub pakuł z pastą uszczelniającą. Pamiętaj, aby nawijać taśmę lub pakuły zgodnie z kierunkiem dokręcania gwintu, aby nie zwinęły się podczas montażu. To mały, ale niezwykle ważny szczegół, który często bywa pomijany, prowadząc do nieszczelności.
Gdzie w praktyce budowlanej najczęściej spotkasz rurę o średnicy 1 cala?
Rura 1-calowa, mimo swojej nominalnej nazwy, jest niezwykle wszechstronna i powszechnie stosowana w wielu typach instalacji. Jej rozmiar sprawia, że jest idealnym kompromisem między wydajnością a kosztami, co czyni ją popularnym wyborem w różnych scenariuszach budowlanych.
Główne zasilanie w wodę w domach jednorodzinnych
Jednym z najczęstszych miejsc, gdzie spotkamy rurę 1-calową, są główne przyłącza wodociągowe do domów jednorodzinnych. Jej średnica jest wystarczająca, aby zapewnić odpowiedni przepływ wody dla potrzeb całego gospodarstwa domowego, nawet przy jednoczesnym korzystaniu z kilku punktów poboru. Dzięki temu ciśnienie wody w kranach i urządzeniach sanitarnych jest stabilne i wystarczające, co jest kluczowe dla komfortu użytkowania.
Piony i rozprowadzenia w instalacjach centralnego ogrzewania
W instalacjach centralnego ogrzewania rury 1-calowe są często wykorzystywane do tworzenia pionów oraz głównych linii rozprowadzających czynnik grzewczy. W tych miejscach wymagany jest większy przepływ wody, aby efektywnie dostarczyć ciepło do wszystkich grzejników w budynku. Mniejsza średnica mogłaby prowadzić do niedogrzewania pomieszczeń lub konieczności pracy pompy z większą mocą, co zwiększyłoby koszty eksploatacji. Dlatego 1 cal jest tutaj często standardem, zwłaszcza w systemach grawitacyjnych lub w starszych instalacjach.
Przeczytaj również: Podłącz siłownik do zaworu 4D: Poradnik i sekrety kalibracji
Instalacje przemysłowe i systemy nawadniania kiedy 1 cal to standard?
Poza zastosowaniami domowymi, rury 1-calowe znajdują swoje miejsce również w instalacjach przemysłowych. Mogą być używane do transportu sprężonego powietrza, chłodziwa w mniejszych systemach chłodniczych czy też jako elementy pomocnicze w większych układach. Ich wytrzymałość i uniwersalność sprawiają, że są cenione w wielu gałęziach przemysłu.
Ponadto, 1 cal to często standard w systemach nawadniania, zarówno w ogrodach przydomowych, jak i w mniejszych systemach rolniczych. Zapewnia on odpowiedni przepływ wody do zraszaczy i linii kroplujących, gwarantując efektywne i równomierne nawadnianie upraw czy trawników.
