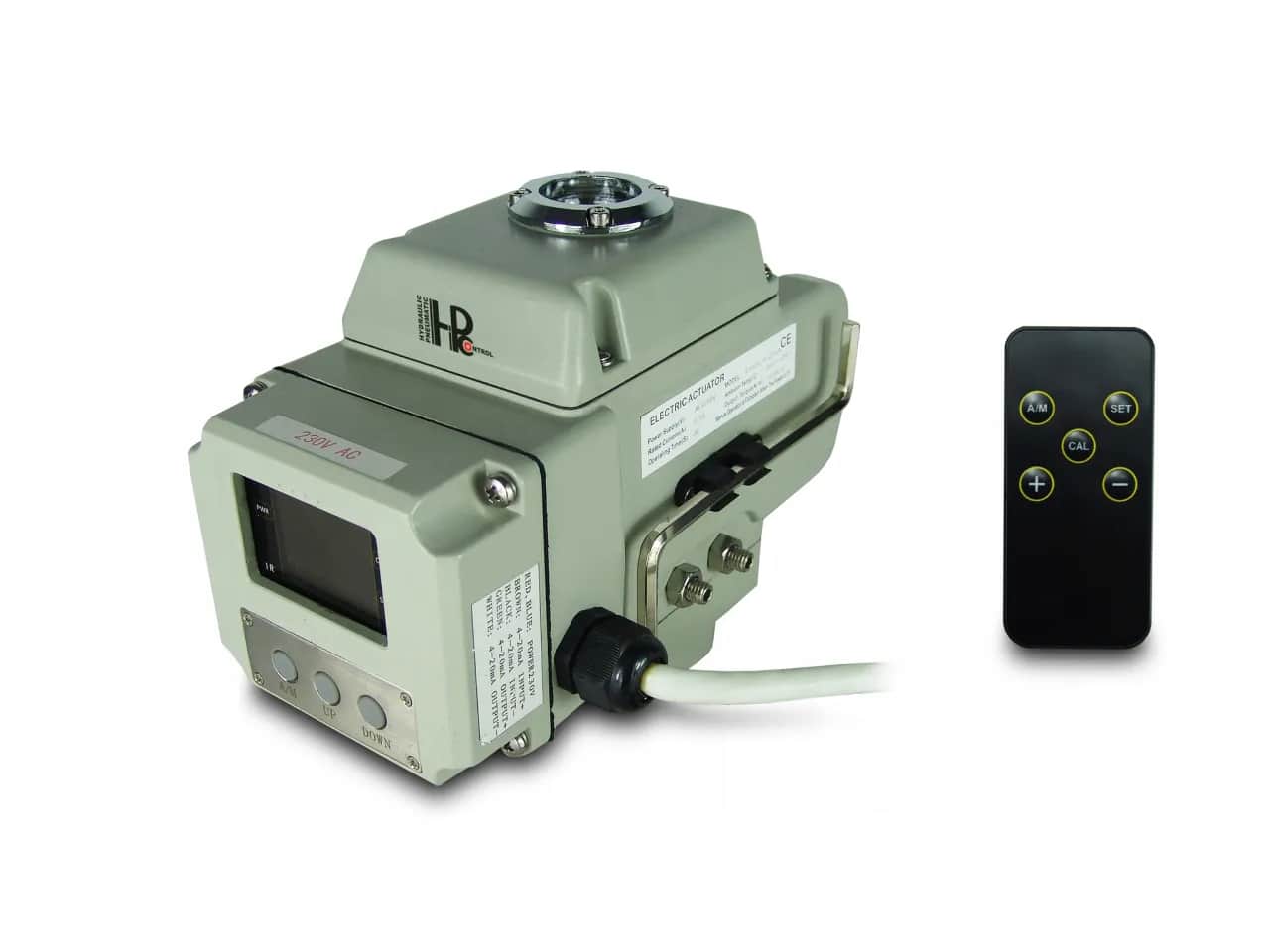

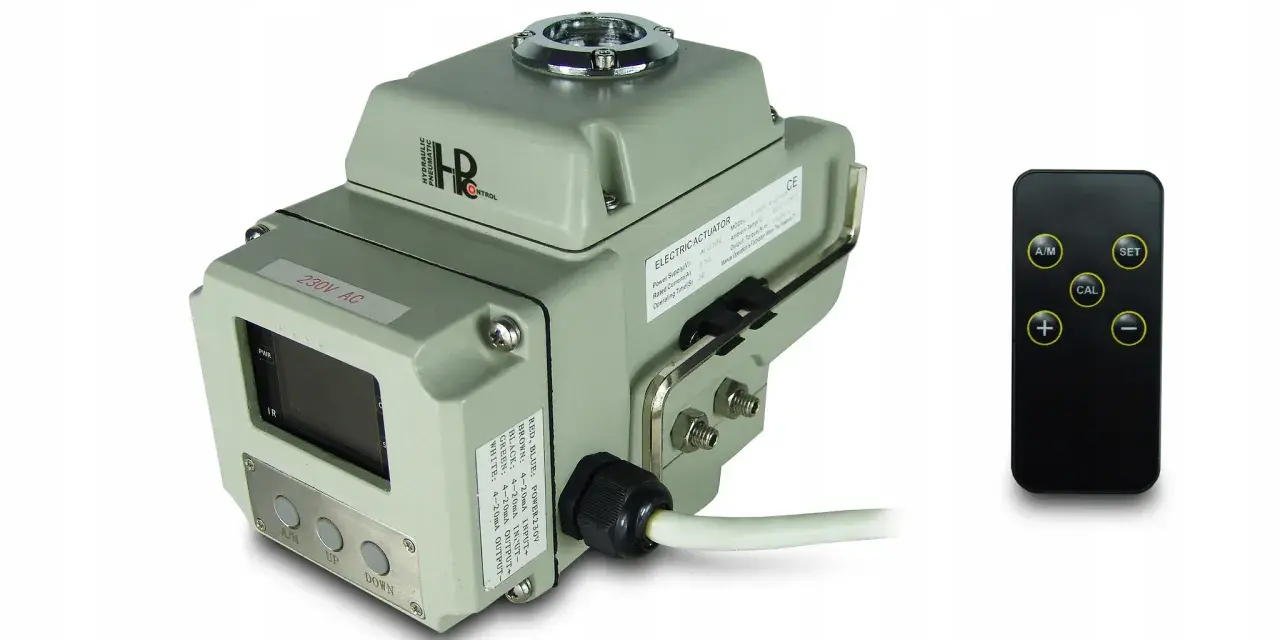

Podłącz siłownik do zaworu 4D: Poradnik i sekrety kalibracji

W dzisiejszych czasach, gdy efektywność energetyczna i komfort użytkowania instalacji grzewczej stają się priorytetem, automatyzacja kluczowych elementów systemu jest nie tylko udogodnieniem, ale wręcz koniecznością. Jednym z takich elementów jest zawór czterodrogowy, którego prawidłowe podłączenie do siłownika może znacząco wpłynąć na optymalne działanie całego systemu centralnego ogrzewania. Jako Albert Szulc, wielokrotnie spotykałem się z pytaniami o to, jak samodzielnie i poprawnie wykonać to zadanie. Ten artykuł stanowi kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez proces fizycznego i elektrycznego podłączenia siłownika do zaworu czterodrogowego w instalacji centralnego ogrzewania. Dowiesz się, jak prawidłowo dobrać siłownik, zamontować go mechanicznie, podłączyć elektrycznie, a także przeprowadzić pierwszą kalibrację, aby zapewnić optymalne działanie systemu grzewczego.

Dlaczego automatyzacja zaworu czterodrogowego to klucz do komfortu i oszczędności?

Zastanawiając się nad modernizacją lub budową nowej instalacji grzewczej, często pomijamy znaczenie detali, które w rzeczywistości mają ogromny wpływ na komfort i koszty eksploatacji. Automatyzacja zaworu czterodrogowego za pomocą siłownika to właśnie taki "detal", który potrafi całkowicie odmienić sposób, w jaki funkcjonuje nasz system ogrzewania. W mojej praktyce widziałem wiele instalacji, gdzie brak tej automatyzacji prowadził do niepotrzebnych strat energii i niezadowolenia użytkowników. Przejdźmy zatem do konkretów, dlaczego warto zainwestować w to rozwiązanie.

Rola zaworu czterodrogowego w Twojej instalacji C. O.

Zawór czterodrogowy to serce wielu instalacji centralnego ogrzewania, szczególnie tych, które wykorzystują kotły na paliwo stałe. Jego głównym zadaniem jest mieszanie wody powracającej z instalacji z gorącą wodą z kotła, zanim trafi ona ponownie do obiegu grzewczego. Dzięki temu zawór spełnia dwie kluczowe funkcje:

• Ochrona kotła przed korozją niskotemperaturową: Utrzymując odpowiednio wysoką temperaturę wody powracającej do kotła (zazwyczaj powyżej 55-60°C), zawór zapobiega kondensacji spalin na ściankach kotła. Kondensat ten, bogaty w substancje żrące, jest główną przyczyną korozji i skrócenia żywotności urządzenia.
• Regulacja temperatury w obiegu grzewczym: Pozwala na precyzyjne dostosowanie temperatury wody zasilającej grzejniki lub ogrzewanie podłogowe do aktualnych potrzeb. Jest to szczególnie ważne w przypadku ogrzewania podłogowego, gdzie temperatura wody nie powinna przekraczać określonych wartości (zazwyczaj 35-45°C), aby nie uszkodzić podłogi i zapewnić komfort cieplny.

Bez zaworu czterodrogowego, woda o niskiej temperaturze z powrotu mogłaby trafiać bezpośrednio do kotła, obniżając jego sprawność i skracając żywotność. Z kolei do grzejników trafiałaby woda o zbyt wysokiej temperaturze, prowadząc do przegrzewania pomieszczeń i marnotrawstwa energii.

Co zyskujesz, montując siłownik? Od ręcznej regulacji do pełnej automatyki.

Tradycyjnie zawór czterodrogowy obsługiwany był ręcznie, za pomocą pokrętła. W praktyce oznaczało to ciągłe bieganie do kotłowni i korygowanie ustawień, co było uciążliwe i często niedokładne. Montaż siłownika zmienia tę sytuację diametralnie, przenosząc nas z epoki ręcznej obsługi do pełnej automatyki i inteligentnego zarządzania ciepłem. Oto konkretne korzyści, które z tego wynikają:

• Precyzyjna regulacja temperatury: Siłownik, sterowany przez regulator pogodowy lub pokojowy, jest w stanie utrzymać zadaną temperaturę w obiegu grzewczym z dokładnością do ułamków stopnia. Koniec z przegrzewaniem lub niedogrzewaniem pomieszczeń.
• Zwiększony komfort: Raz ustawiona temperatura utrzymuje się automatycznie, niezależnie od zmian pogody. Nie musisz już pamiętać o ręcznej korekcie zaworu, co znacząco podnosi komfort użytkowania.
• Oszczędność energii: Precyzyjna regulacja i unikanie przegrzewania przekładają się bezpośrednio na niższe rachunki za ogrzewanie. Siłownik pozwala na optymalne wykorzystanie paliwa, minimalizując straty.
• Wydłużenie żywotności kotła: Dzięki stałemu utrzymywaniu odpowiedniej temperatury powrotu, kocioł jest skutecznie chroniony przed korozją niskotemperaturową, co znacząco wydłuża jego bezawaryjną pracę.
• Możliwość integracji z systemami inteligentnego domu: Nowoczesne sterowniki pozwalają na zdalne zarządzanie temperaturą za pomocą aplikacji mobilnej, co daje jeszcze większą kontrolę nad systemem grzewczym.

Jak widać, automatyzacja zaworu czterodrogowego to inwestycja, która szybko się zwraca, oferując komfort, oszczędności i spokój ducha.

Zanim jednak przejdziemy do samego montażu, musimy odpowiednio się przygotować. Właściwe przygotowanie to podstawa sukcesu i uniknięcia niepotrzebnych komplikacji.

Zanim zaczniesz: Niezbędne przygotowania do montażu

Pamiętam, jak kiedyś jeden z moich klientów próbował podłączyć siłownik "na szybko", bez sprawdzenia kompatybilności i przygotowania narzędzi. Skończyło się to na uszkodzonym siłowniku i konieczności zakupu nowego. Dlatego zawsze powtarzam: dobrze zaplanowana praca to połowa sukcesu. Oto, co musisz zrobić, zanim chwycisz za klucze i śrubokręt.

Dobór siłownika do zaworu: Jak sprawdzić kompatybilność i uniknąć pomyłki?

To absolutnie kluczowy krok. Nie każdy siłownik pasuje do każdego zaworu. Producenci zaworów stosują różne konstrukcje trzpieni i sposoby montażu. Aby uniknąć rozczarowania, musisz upewnić się, że wybrany siłownik będzie kompatybilny z Twoim zaworem czterodrogowym. Jak to zrobić?

1. Sprawdź markę i model zaworu: Zazwyczaj na korpusie zaworu znajduje się tabliczka znamionowa z nazwą producenta i modelem.
2. Szukaj dedykowanych siłowników: Wielu producentów zaworów (np. ESBE, AFRISO, WOMIX) oferuje własne, dedykowane siłowniki, które idealnie pasują do ich produktów. To najbezpieczniejsza opcja.
3. Adaptery montażowe: Jeśli masz zawór jednej marki, a siłownik innej, często istnieją specjalne adaptery montażowe, które pozwalają na ich połączenie. Upewnij się, że adapter jest przeznaczony do Twojego konkretnego modelu zaworu i siłownika.
4. Parametry siłownika: Zwróć uwagę na napięcie zasilania (najczęściej 230V AC dla siłowników 3-punktowych), czas obrotu (np. 60s, 120s ważny dla kalibracji) oraz moment obrotowy (wyrażany w Nm, powinien być wystarczający do swobodnego obracania zaworem).

Popularne marki siłowników na polskim rynku to między innymi AFRISO, ESBE, WOMIX. Często spotkasz też siłowniki brandowane przez producentów kotłów, np. Defro, które są zazwyczaj dedykowane do ich sterowników.

Narzędzia i komponenty, które musisz mieć pod ręką.

Przygotowanie odpowiednich narzędzi to podstawa sprawnej i bezpiecznej pracy. Oto lista, którą zawsze mam przy sobie podczas tego typu instalacji:

• Śrubokręty: Płaskie i krzyżakowe, w różnych rozmiarach.
• Klucze płaskie lub nastawne: Do ewentualnego dokręcenia śrub montażowych siłownika.
• Miernik uniwersalny (multimetr): Niezbędny do sprawdzenia napięcia i ciągłości obwodów.
• Nóż do ściągania izolacji: Do precyzyjnego przygotowania przewodów.
• Szczypce uniwersalne i boczne: Do cięcia i formowania przewodów.
• Próbnik napięcia: Aby upewnić się, że zasilanie jest odłączone.
• Opaski zaciskowe (trytytki): Do uporządkowania przewodów.
• Złączki elektryczne (np. Wago): Do bezpiecznego łączenia przewodów, jeśli zajdzie taka potrzeba.
• Latarka czołowa: Często pracujemy w słabo oświetlonych kotłowniach.
• Instrukcje montażu: Zarówno siłownika, jak i sterownika zawsze miej je pod ręką!

Bezpieczeństwo przede wszystkim: Jak bezpiecznie przygotować instalację do pracy?

To punkt, którego nigdy nie można zignorować. Praca z instalacją elektryczną i wodną wymaga szczególnej ostrożności. Moje doświadczenie uczy, że pośpiech i lekceważenie zasad bezpieczeństwa prowadzą do wypadków.

1. Odłącz zasilanie elektryczne: Zawsze, ale to zawsze odłącz zasilanie elektryczne do kotła i sterownika przed rozpoczęciem jakichkolwiek prac. Wyłącz odpowiedni bezpiecznik w rozdzielni głównej i upewnij się próbnikiem napięcia, że w gniazdku lub na zaciskach nie ma prądu.
2. Zabezpiecz przed przypadkowym włączeniem: Jeśli to możliwe, zabezpiecz wyłącznik główny przed przypadkowym włączeniem przez inną osobę.
3. Sprawdź instalację wodną: W przypadku montażu siłownika na zaworze, zazwyczaj nie ma potrzeby spuszczania wody z instalacji, ponieważ zawór jest elementem zewnętrznym. Upewnij się jednak, że nie ma żadnych wycieków w pobliżu miejsca montażu siłownika.
4. Pracuj w suchym środowisku: Unikaj pracy w wilgotnych lub mokrych miejscach, zwłaszcza podczas podłączania elektryki.

Pamiętaj, że bezpieczeństwo Twoje i Twojego domu jest najważniejsze. Nie ryzykuj, jeśli nie czujesz się pewnie z wykonywaniem prac elektrycznych lepiej zlecić to wykwalifikowanemu elektrykowi.

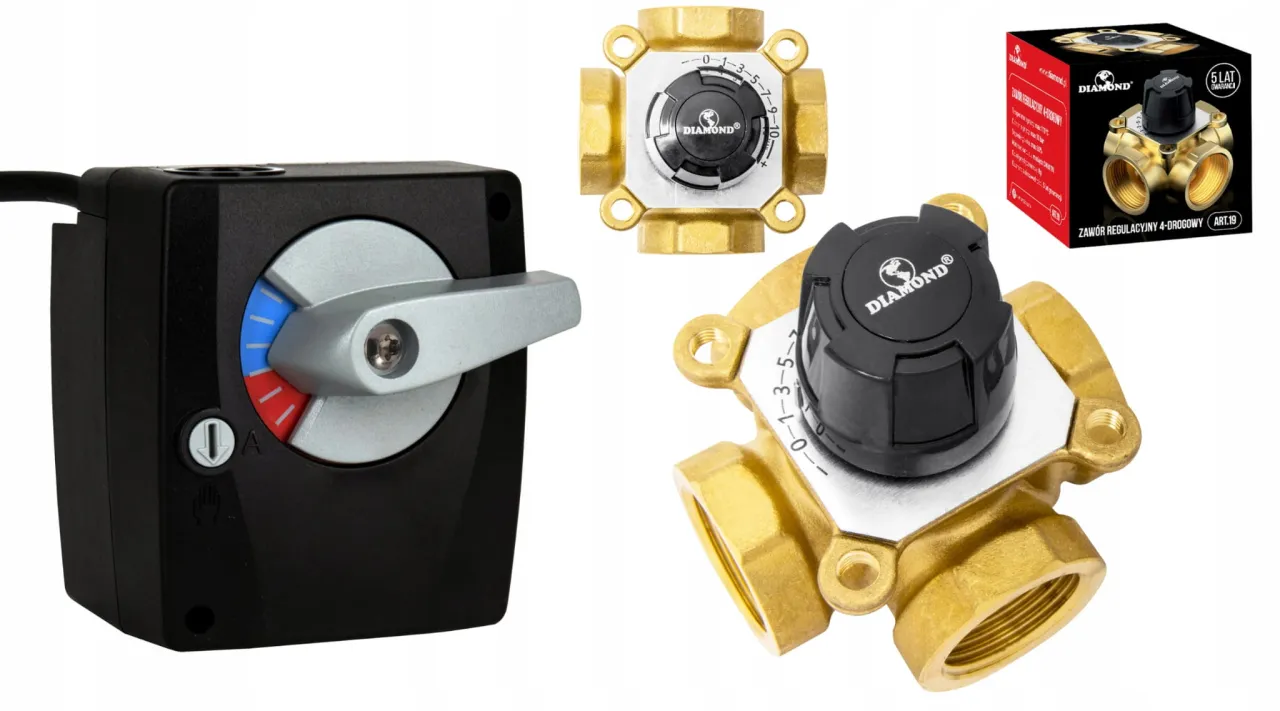

Montaż mechaniczny siłownika na zaworze krok po kroku

Gdy już mamy przygotowane narzędzia i upewniliśmy się co do kompatybilności siłownika, możemy przystąpić do jego fizycznego montażu. Ten etap jest stosunkowo prosty, ale wymaga precyzji i zwrócenia uwagi na kilka kluczowych szczegółów. Pamiętaj, że prawidłowe osadzenie siłownika to podstawa jego bezawaryjnej pracy.

1. Krok 1: Prawidłowe ustawienie zaworu mieszającego pozycja wyjściowa to podstawa.

   Zanim zamontujesz siłownik, musisz ustawić zawór czterodrogowy w odpowiedniej pozycji. Najczęściej zaleca się ustawienie go w pozycji pośredniej, czyli na 50% otwarcia. Dlaczego to takie ważne? Ułatwia to późniejszą kalibrację siłownika, ponieważ sterownik będzie miał pełen zakres ruchu do dyspozycji, zarówno w kierunku otwierania, jak i zamykania. Wiele zaworów ma na pokrętle skalę wskazującą stopień otwarcia ustaw ją na środku.

2. Krok 2: Demontaż pokrętła i montaż adaptera (jeśli jest wymagany).

   Na zaworze czterodrogowym znajduje się zazwyczaj ręczne pokrętło, które musisz zdemontować. Zazwyczaj jest ono mocowane na śrubę lub zatrzask. Po jego zdjęciu uzyskasz dostęp do trzpienia zaworu. Jeśli Twój siłownik nie jest dedykowany do zaworu i wymaga adaptera, jest to moment na jego montaż. Adapter zazwyczaj nasadza się na trzpień zaworu i mocuje śrubami lub klipsami. Upewnij się, że jest on stabilnie osadzony i nie ma luzów.

3. Krok 3: Osadzenie siłownika na zaworze na co zwrócić szczególną uwagę?

   Teraz nadszedł czas na zamontowanie samego siłownika. Nasadź siłownik na trzpień zaworu (lub na adapter). Zwróć uwagę na kilka aspektów:

   • Prawidłowe ułożenie: Siłownik powinien być zamontowany w takiej pozycji, aby jego obudowa była stabilna i nie kolidowała z innymi elementami instalacji.
   • Zabezpieczenie przed wodą: To bardzo ważna kwestia. Zamontuj siłownik w taki sposób, aby ewentualne wycieki wody z zaworu nie zalały urządzenia elektrycznego. Najlepiej, aby siłownik znajdował się powyżej zaworu lub był odpowiednio odchylony.
   • Stabilne mocowanie: Większość siłowników posiada specjalne śruby lub zaciski, które mocują go do korpusu zaworu. Dokręć je solidnie, ale z wyczuciem, aby nie uszkodzić obudowy. Siłownik musi być pewnie i stabilnie zamocowany, bez możliwości obracania się czy przesuwania.

   Po zakończeniu montażu mechanicznego, siłownik powinien być solidnie osadzony na zaworze i gotowy do podłączenia elektrycznego. Teraz przejdziemy do nieco bardziej skomplikowanego etapu, czyli połączeń elektrycznych.

Podłączenie elektryczne: Schemat, który musisz zrozumieć

Podłączenie elektryczne siłownika to etap, który wymaga szczególnej uwagi i precyzji. Błędy na tym etapie mogą prowadzić do nieprawidłowego działania siłownika, a nawet jego uszkodzenia. Zawsze podkreślam, że bezpieczeństwo jest najważniejsze, dlatego upewnij się, że zasilanie jest odłączone, zanim przystąpisz do pracy. Jako Albert Szulc, zawsze radzę dokładnie przestudiować schematy producenta, ale postaram się przedstawić uniwersalne zasady, które pomogą Ci zrozumieć ten proces.

Rozszyfrowujemy oznaczenia: Co oznaczają symbole N, L1, L2 na sterowniku i siłowniku?

Większość siłowników 3-punktowych 230V AC, używanych w domowych instalacjach, posiada trzy zaciski lub przewody. Ich oznaczenia są zazwyczaj standardowe, ale zawsze warto sprawdzić instrukcję producenta. Oto co oznaczają najczęściej spotykane symbole:

Symbol	Znaczenie	Opis
N	Neutralny (Zero)	Przewód neutralny, który jest wspólnym punktem odniesienia dla obwodu. Zawsze podłączony do zacisku N w sterowniku.
L1	Otwieranie zaworu	Przewód fazowy, który po podaniu napięcia powoduje obrót siłownika w kierunku otwierania zaworu.
L2	Zamykanie zaworu	Przewód fazowy, który po podaniu napięcia powoduje obrót siłownika w kierunku zamykania zaworu.

W sterowniku kotła lub dedykowanym regulatorze znajdziesz podobne oznaczenia zacisków, do których należy podłączyć odpowiednie przewody z siłownika. Czasami zamiast L1/L2 mogą być użyte symbole strzałek (np. strzałka w prawo/lewo) lub "OPEN"/"CLOSE".

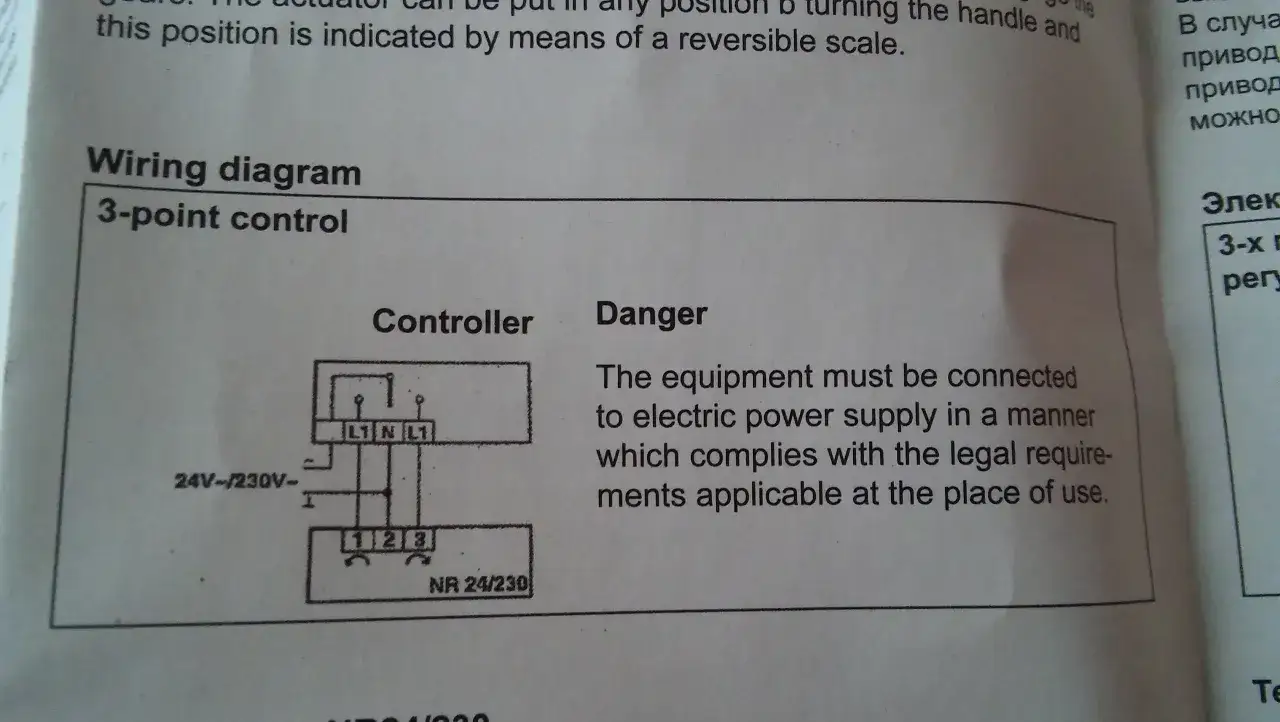

Schemat podłączenia siłownika 3-punktowego 230V przewodnik po kablach.

Podłączenie siłownika 3-punktowego jest stosunkowo proste, jeśli zrozumiemy logikę działania. Siłownik działa na zasadzie podawania napięcia na jeden z dwóch przewodów sterujących (L1 lub L2), co powoduje obrót w odpowiednim kierunku. Trzeci przewód (N) jest wspólnym punktem odniesienia.

1. Przewód neutralny (N): Podłącz przewód oznaczony jako "N" z siłownika do zacisku "N" w sterowniku. Jest to stałe połączenie.
2. Przewód otwierający (L1): Podłącz przewód oznaczony jako "L1" (lub "OPEN") z siłownika do zacisku sterującego w sterowniku, który jest odpowiedzialny za otwieranie zaworu.
3. Przewód zamykający (L2): Podłącz przewód oznaczony jako "L2" (lub "CLOSE") z siłownika do zacisku sterującego w sterowniku, który jest odpowiedzialny za zamykanie zaworu.

Pamiętaj: Wszystkie połączenia wykonuj przy odłączonym zasilaniu. Używaj odpowiednich narzędzi do ściągania izolacji i upewnij się, że połączenia są solidne i bezpieczne. Po zakończeniu podłączania, zabezpiecz przewody opaskami zaciskowymi, aby uniknąć przypadkowego wyrwania.

Podłączanie czujnika temperatury za zaworem dlaczego jest to tak ważne?

Siłownik sam w sobie nie wie, jaką temperaturę ma woda w obiegu grzewczym. Aby sterownik mógł precyzyjnie regulować pracę zaworu, potrzebuje informacji zwrotnej. Tę informację dostarcza czujnik temperatury, który powinien być zamontowany za zaworem mieszającym, na rurze zasilającej obieg grzewczy. Dlaczego to tak ważne?

• Precyzyjna regulacja: Sterownik na podstawie odczytów z tego czujnika wie, czy temperatura wody dostarczanej do grzejników/podłogówki jest zgodna z zadaną. Jeśli jest za niska, otwiera zawór, jeśli za wysoka zamyka.
• Ochrona instalacji: W przypadku ogrzewania podłogowego, czujnik ten jest kluczowy dla ochrony podłogi przed przegrzaniem.
• Efektywność energetyczna: Dzięki ciągłemu monitorowaniu i regulacji, sterownik utrzymuje optymalne parametry pracy, co przekłada się na oszczędności.

Upewnij się, że czujnik jest prawidłowo zamontowany (zazwyczaj w specjalnej tulei zanurzeniowej lub na rurze za pomocą opaski) i podłączony do odpowiednich zacisków w sterowniku, zgodnie z jego instrukcją.

Odwrotne działanie? Jak szybko rozwiązać problem zamieniając przewody lub ustawienia.

Zdarza się, że po podłączeniu siłownik działa "na odwrót" zamiast otwierać, zamyka zawór, gdy sterownik wysyła sygnał otwarcia. Nie panikuj, to dość częsty problem, który ma proste rozwiązanie:

1. Zamiana przewodów L1 i L2: Najprostszym sposobem jest zamiana miejscami przewodów sterujących L1 i L2 na zaciskach sterownika (lub siłownika, jeśli jest to łatwiejsze). Pamiętaj, aby przedtem odłączyć zasilanie! Po zamianie, siłownik powinien działać zgodnie z oczekiwaniami.
2. Zmiana ustawień w sterowniku: Wiele nowoczesnych sterowników posiada w menu opcję "odwrócenia kierunku pracy siłownika" lub "polaryzacji zaworu". Wystarczy zmienić to ustawienie, a sterownik sam skoryguje logikę działania, bez konieczności fizycznej zamiany przewodów. Zawsze sprawdzaj instrukcję sterownika, aby znaleźć tę opcję.

Po podłączeniu elektrycznym i upewnieniu się, że siłownik reaguje prawidłowo, możemy przejść do najważniejszego kroku kalibracji.

Pierwsze uruchomienie i kalibracja kluczowy moment instalacji

Podłączenie mechaniczne i elektryczne to dopiero połowa sukcesu. Aby siłownik działał precyzyjnie i efektywnie, musi zostać prawidłowo skalibrowany. Kalibracja to proces, w którym sterownik "uczy się" zakresu ruchu zaworu i dostosowuje do niego pracę siłownika. To moment, w którym cała instalacja zaczyna działać jako spójny system. Jako Albert Szulc, zawsze poświęcam temu etapowi szczególną uwagę.

Jak wprowadzić ustawienia siłownika w sterowniku kotła? (Czas otwarcia, histereza).

Zanim uruchomisz kalibrację, musisz wprowadzić do sterownika kilka kluczowych parametrów siłownika. Znajdziesz je na tabliczce znamionowej siłownika lub w jego instrukcji:

1. Czas pełnego otwarcia siłownika (czas obrotu): To informacja, ile sekund potrzebuje siłownik na pełne przejście z pozycji całkowicie zamkniętej do całkowicie otwartej (np. 60s, 120s, 140s). Ten parametr jest niezwykle ważny, ponieważ sterownik na jego podstawie oblicza, jak długo ma podawać napięcie na przewód L1 lub L2, aby osiągnąć pożądany stopień otwarcia zaworu. Wprowadź go dokładnie do ustawień sterownika.
2. Histereza (jeśli dostępna): Niektóre sterowniki pozwalają na ustawienie histerezy dla zaworu mieszającego. Histereza to dopuszczalna różnica temperatury, zanim sterownik zareaguje i zacznie korygować położenie zaworu. Ustawienie zbyt małej histerezy może powodować częste "wariowanie" siłownika (ciągłe, drobne ruchy), a zbyt dużej niedokładną regulację. Zazwyczaj wartość 1-2°C jest optymalna.

Dokładne miejsce tych ustawień znajdziesz w instrukcji obsługi Twojego sterownika.

Uruchomienie trybu ręcznego i automatycznej kalibracji w sterowniku.

Większość nowoczesnych sterowników posiada wbudowaną funkcję automatycznej kalibracji zaworu. Jest to najprostszy i najdokładniejszy sposób na ustawienie siłownika:

1. Tryb ręczny: Przed kalibracją, upewnij się, że siłownik nie jest w trybie ręcznym (jeśli posiada taką opcję). Tryb ręczny zazwyczaj polega na odłączeniu siłownika od sterowania automatycznego i możliwości ręcznego obracania zaworem za pomocą specjalnego przycisku lub dźwigni na siłowniku. Jeśli jest w trybie ręcznym, przełącz go na tryb automatyczny.
2. Inicjacja kalibracji: W menu sterownika znajdź opcję "Kalibracja zaworu", "Test zaworu" lub podobną. Po jej uruchomieniu sterownik zacznie sterować siłownikiem, obracając go od pozycji skrajnej do skrajnej (np. pełne otwarcie, pełne zamknięcie), aby poznać jego pełen zakres ruchu. Proces ten może trwać kilka minut.
3. Monitorowanie: Podczas kalibracji obserwuj siłownik. Powinien płynnie obracać zaworem w obu kierunkach.

Po zakończeniu kalibracji sterownik powinien zapamiętać pozycje krańcowe zaworu i być gotowy do pracy automatycznej.

Weryfikacja poprawności działania: Czy otwarcie na skali siłownika zgadza się z danymi na sterowniku?

Po kalibracji i wprowadzeniu wszystkich ustawień, nadszedł czas na ostateczną weryfikację. To moment, w którym upewniamy się, że wszystko działa tak, jak powinno:

1. Sprawdź kierunek działania: Na sterowniku ustaw zadaną temperaturę obiegu grzewczego na wartość wyższą niż aktualna. Obserwuj siłownik powinien zacząć się otwierać (zwiększać przepływ ciepłej wody). Następnie ustaw zadaną temperaturę na niższą siłownik powinien się zamykać.
2. Porównaj wskazania: Wiele siłowników posiada wbudowaną skalę lub wskaźnik otwarcia. Porównaj to wskazanie z wartością procentową otwarcia zaworu wyświetlaną na sterowniku. Powinny być ze sobą zgodne. Jeśli sterownik pokazuje 50% otwarcia, a wskaźnik na siłowniku jest na 20%, to coś jest nie tak i prawdopodobnie konieczna jest ponowna kalibracja.
3. Monitoruj temperaturę: Obserwuj temperaturę wody za zaworem (odczyt z czujnika). Powinna ona stabilizować się na zadanej wartości.

Jeśli wszystkie te punkty są zgodne, gratuluję! Twój siłownik jest prawidłowo podłączony i skalibrowany. Teraz możemy przejść do omówienia najczęstszych problemów, które mogą się pojawić.

Najczęstsze błędy i problemy jak ich uniknąć i co robić, gdy wystąpią?

Nawet najlepiej wykonana instalacja może czasem sprawić niespodziankę. W mojej karierze spotkałem się z wieloma problemami, które na pierwszy rzut oka wydawały się skomplikowane, a okazywały się mieć proste rozwiązania. Oto najczęstsze z nich, wraz z poradami, jak sobie z nimi radzić.

Problem: Siłownik "wariuje", ciągle się otwiera i zamyka.

To jeden z najbardziej irytujących problemów, który może wskazywać na kilka przyczyn:

• Możliwe przyczyny:
  • Błędne ustawienia sterownika: Zbyt mała histereza lub nieprawidłowo ustawiony czas otwarcia/zamknięcia siłownika.
  • Zapowietrzenie instalacji: Pęcherzyki powietrza w obiegu mogą zakłócać przepływ i odczyty czujnika, prowadząc do niestabilnej pracy.
  • Zatarcie zaworu: Jeśli zawór jest stary lub zaniedbany, może stawiać duży opór, co utrudnia siłownikowi precyzyjną pracę.
  • Uszkodzony czujnik temperatury: Błędne odczyty z czujnika powodują, że sterownik nie wie, jaką ma temperaturę i próbuje ją korygować w nieskończoność.
• Rozwiązania:
  • Sprawdź i skoryguj ustawienia histerezy: Zwiększ histerezę o 0.5-1°C.
  • Odpowietrz instalację: Upewnij się, że w systemie nie ma powietrza.
  • Sprawdź zawór ręcznie: Spróbuj obrócić zawór ręcznie (po odłączeniu siłownika i przełączeniu go w tryb ręczny, jeśli posiada). Jeśli stawia duży opór, może wymagać czyszczenia lub wymiany.
  • Sprawdź czujnik: Porównaj odczyt z czujnika z innym termometrem lub, jeśli masz możliwość, zmierz jego rezystancję i porównaj z tabelą producenta.
  • Ponowna kalibracja: Czasami wystarczy ponowna kalibracja siłownika.

Problem: Wskazania na sterowniku i na siłowniku nie pokrywają się.

Gdy sterownik pokazuje 50% otwarcia, a wskaźnik na siłowniku jest na 20% lub 80%, to znak, że siłownik "zgubił" swoją pozycję krańcową.

• Możliwe przyczyny:
  • Błędnie przeprowadzona kalibracja.
  • Zbyt mały czas obrotu siłownika wprowadzony do sterownika (siłownik nie zdążył dojechać do końca).
  • Mechaniczne blokowanie się zaworu.
• Rozwiązania:
  • Ponowna kalibracja: To najczęstsze i najskuteczniejsze rozwiązanie. Upewnij się, że czas obrotu siłownika jest prawidłowo wprowadzony do sterownika.
  • Sprawdź zawór: Upewnij się, że zawór nie jest zablokowany mechanicznie.

Przeczytaj również: Ile spadku na rynnie? Oblicz i zamontuj jak profesjonalista!

Problem: Brak reakcji siłownika po podłączeniu.

Podłączyłeś wszystko, włączyłeś zasilanie, a siłownik milczy. Co robić?

• Możliwe przyczyny:
  • Błędne podłączenie przewodów: Najczęstsza przyczyna. Sprawdź dokładnie schemat i połączenia N, L1, L2.
  • Brak zasilania: Sprawdź, czy do sterownika i siłownika dochodzi prąd (użyj próbnika napięcia lub multimetru). Może być wyłączony bezpiecznik.
  • Uszkodzony siłownik: Rzadziej, ale zdarza się, że siłownik jest uszkodzony fabrycznie lub podczas transportu/montażu.
  • Niewłaściwy dobór sterownika: Upewnij się, że sterownik jest przeznaczony do obsługi zaworu mieszającego (niektóre sterowniki obsługują tylko pompy).
  • Tryb ręczny: Siłownik może być w trybie ręcznym.
• Kroki diagnostyczne:
  • Sprawdź zasilanie: Upewnij się, że na zaciskach sterownika i siłownika jest napięcie 230V.
  • Sprawdź ciągłość przewodów: Użyj multimetru do sprawdzenia, czy przewody nie są przerwane.
  • Weryfikacja podłączeń: Dokładnie porównaj swoje podłączenia ze schematem.
  • Tryb ręczny: Jeśli siłownik posiada tryb ręczny, sprawdź, czy nie jest w nim ustawiony.
  • Kontakt z serwisem: Jeśli wszystkie powyższe kroki zawiodą, skontaktuj się z producentem siłownika lub sterownika.

Pamiętaj, że cierpliwość i systematyczne eliminowanie przyczyn to klucz do rozwiązania większości problemów.

Dobre praktyki i konserwacja dla długiej i bezawaryjnej pracy

Zainwestowanie w automatyzację zaworu czterodrogowego to krok w stronę nowoczesnej i efektywnej instalacji grzewczej. Aby jednak cieszyć się jej zaletami przez długie lata, warto pamiętać o kilku dobrych praktykach i podstawowej konserwacji. Moje doświadczenie uczy, że regularne, drobne działania prewencyjne potrafią zapobiec poważnym awariom i kosztownym naprawom.

• Regularne sprawdzanie połączeń: Przynajmniej raz w roku (np. przed sezonem grzewczym) sprawdź, czy wszystkie połączenia elektryczne są solidne i nie ma luzów. Upewnij się, że przewody są uporządkowane i zabezpieczone przed uszkodzeniami mechanicznymi.
• Monitorowanie działania: Od czasu do czasu obserwuj pracę siłownika. Czy porusza się płynnie? Czy jego wskaźnik otwarcia zgadza się z danymi na sterowniku? Czy nie wydaje niepokojących dźwięków? Wczesne wykrycie nieprawidłowości pozwoli na szybką interwencję.
• Czystość otoczenia: Utrzymuj czystość w kotłowni. Kurz i brud mogą gromadzić się na siłowniku i sterowniku, potencjalnie wpływając na ich działanie lub powodując przegrzewanie.
• Sprawdzanie zaworu: Jeśli masz taką możliwość, raz na jakiś czas (np. co 2-3 lata) sprawdź, czy sam zawór czterodrogowy nie jest zatarty lub zanieczyszczony. Możesz to zrobić, odłączając siłownik i próbując ręcznie obrócić trzpień zaworu. Powinien poruszać się swobodnie.
• Aktualizacja oprogramowania sterownika: Jeśli Twój sterownik posiada taką możliwość, regularnie sprawdzaj dostępność aktualizacji oprogramowania. Producenci często wprowadzają poprawki i nowe funkcje, które mogą poprawić stabilność i efektywność pracy.
• Ochrona przed wilgocią: Upewnij się, że siłownik i sterownik są chronione przed bezpośrednim kontaktem z wodą i nadmierną wilgocią, co jest szczególnie ważne w kotłowniach.

Stosując się do tych prostych zasad, znacząco wydłużysz żywotność swojego siłownika i całego systemu grzewczego, zapewniając sobie komfort i spokój ducha na długie lata. Pamiętaj, że dobrze utrzymana instalacja to podstawa efektywnego i ekonomicznego ogrzewania.
