W mojej praktyce jako instalator i doradca często spotykam się z pytaniem, które na pierwszy rzut oka wydaje się proste, a jednak kryje w sobie wiele pułapek: "Rura 1/2 cala, ile to milimetrów?". To fundamentalne zapytanie, które może zaważyć na sukcesie lub porażce całego projektu instalacyjnego. Ten artykuł ma na celu rozwianie wszelkich wątpliwości dotyczących wymiarów rury 1/2 cala w milimetrach. Dowiesz się, dlaczego proste przeliczenie cali na milimetry jest mylące w kontekście instalacji oraz jakie rzeczywiste wymiary i oznaczenia są kluczowe przy doborze rur i złączek.
Rura 1/2 cala to nominalnie DN15, a jej standardowa średnica zewnętrzna wynosi 21,3 mm.
- Oznaczenie 1/2 cala w rurach odnosi się do średnicy nominalnej (DN15), a nie rzeczywistego wymiaru 12,7 mm.
- Standardowa średnica zewnętrzna (D) rury stalowej 1/2 cala (DN15) to 21,3 mm.
- Średnica wewnętrzna rury zależy od grubości jej ścianki.
- Gwinty do rur 1/2 cala to najczęściej gwinty rurowe walcowe G 1/2".
- Rury 1/2 cala są powszechnie stosowane w domowych instalacjach wodnych i grzewczych.
Rura 1/2 cala ile to dokładnie jest mm? Szybka odpowiedź i kluczowe wymiary
Natychmiastowa odpowiedź dla niecierpliwych: wymiar, którego szukasz
Zacznijmy od konkretów, bo wiem, że czas to pieniądz, zwłaszcza na budowie czy w trakcie remontu. Kiedy mówimy o rurze 1/2 cala w kontekście instalacji, musimy pamiętać, że "1/2 cala" to oznaczenie nominalne, a nie rzeczywisty wymiar w milimetrach. W systemie metrycznym odpowiada ono średnicy nominalnej DN15. Co to oznacza w praktyce? Standardowa średnica zewnętrzna (D) dla rury stalowej 1/2 cala (DN15) wynosi 21,3 mm. To właśnie ten wymiar 21,3 mm jest kluczowy, gdy dobierasz złączki, obejmy czy narzędzia. Zapamiętaj go, bo to Twój punkt odniesienia w większości sytuacji.
Dlaczego proste przeliczenie 1/2 cala na 12, 7 mm to pułapka?
Matematyka jest bezlitosna: 1/2 cala to dokładnie 12,7 mm. Jednak w świecie rur instalacyjnych to przeliczenie jest największą pułapką, w którą wpadają początkujący, a czasem i bardziej doświadczeni fachowcy. Dlaczego tak się dzieje? Nazewnictwo calowe rur ma swoje korzenie w historii, kiedy to "cal" odnosił się do przybliżonej średnicy wewnętrznej rury. Z biegiem lat, wraz z rozwojem technologii i standaryzacji, wymiary rzeczywiste ulegały zmianom, ale oznaczenia calowe pozostały jako standard handlowy. Dziś jest to po prostu umowna nazwa, która ułatwia identyfikację i dobór, ale nie ma bezpośredniego przełożenia na rzeczywisty wymiar w milimetrach, a już na pewno nie na 12,7 mm.Największym błędem jest zakładanie, że rura 1/2 cala ma jakikolwiek wymiar równy 12, 7 mm. Nazwa calowa historycznie odnosiła się do przybliżonej średnicy wewnętrznej, ale obecnie jest to tylko standard handlowy.
Dlatego też, jeśli ktoś próbuje Ci sprzedać rurę o średnicy zewnętrznej 12,7 mm jako "półcalową", wiedz, że coś jest nie tak. To kluczowa wiedza, która pozwoli Ci uniknąć kosztownych pomyłek i niedopasowań w instalacji.
Średnica nominalna (DN) a średnica rzeczywista zrozum różnicę, by uniknąć błędów
Co oznacza skrót DN i dlaczego DN15 to Twoje nowe oznaczenie dla rury 1/2 cala?
Skrót DN pochodzi od francuskiego "Diamètre Nominal" lub angielskiego "Nominal Diameter" i oznacza średnicę nominalną. Jest to wartość umowna, która służy przede wszystkim do klasyfikacji rur i innych elementów instalacji. Pomyśl o tym jak o kodzie produktu ułatwia identyfikację i zapewnia kompatybilność między różnymi komponentami systemu, niezależnie od ich materiału czy producenta. DN nie jest dokładnym wymiarem średnicy wewnętrznej ani zewnętrznej, ale pozwala na szybkie i jednoznaczne określenie "rozmiaru" rury w systemie metrycznym.
Dla rury o calowym oznaczeniu 1/2 cala, jej odpowiednikiem w systemie DN jest DN15. To właśnie to oznaczenie jest kluczowe dla zapewnienia kompatybilności z armaturą, zaworami i innymi elementami instalacji, które często są oznaczane właśnie w systemie DN. Znając to powiązanie, możesz bezbłędnie dobrać odpowiednie komponenty.
Średnica zewnętrzna (D) vs wewnętrzna (ID): który wymiar jest kluczowy przy zakupach?
Rozróżnienie między średnicą zewnętrzną (D) a wewnętrzną (ID) jest fundamentalne w pracy instalatora. Średnica zewnętrzna (D) to wymiar mierzony po zewnętrznej stronie rury. To właśnie ten wymiar jest absolutnie kluczowy przy doborze wszelkich elementów, które mają "objąć" rurę mam tu na myśli złączki zaciskowe, obejmy montażowe, izolacje, a także narzędzia takie jak klucze czy zaciskarki. Jeśli kupisz złączkę na 20 mm, a rura ma 21,3 mm, po prostu jej nie założysz. Dlatego zawsze, gdy kupujesz osprzęt, pytaj o średnicę zewnętrzną rury.Z kolei średnica wewnętrzna (ID), czyli "Internal Diameter", to wymiar otworu, przez który przepływa medium (woda, gaz, itp.). Ten wymiar ma bezpośredni wpływ na przepływ i ciśnienie w instalacji. Im większa średnica wewnętrzna, tym większy przepływ i mniejsze straty ciśnienia. Ważne jest, aby pamiętać, że średnica wewnętrzna rury zależy od jej grubości ścianki, którą często oznacza się jako 't' (thickness) lub 's' (schiedel). Grubsza ścianka to mniejsza średnica wewnętrzna przy tej samej średnicy zewnętrznej.

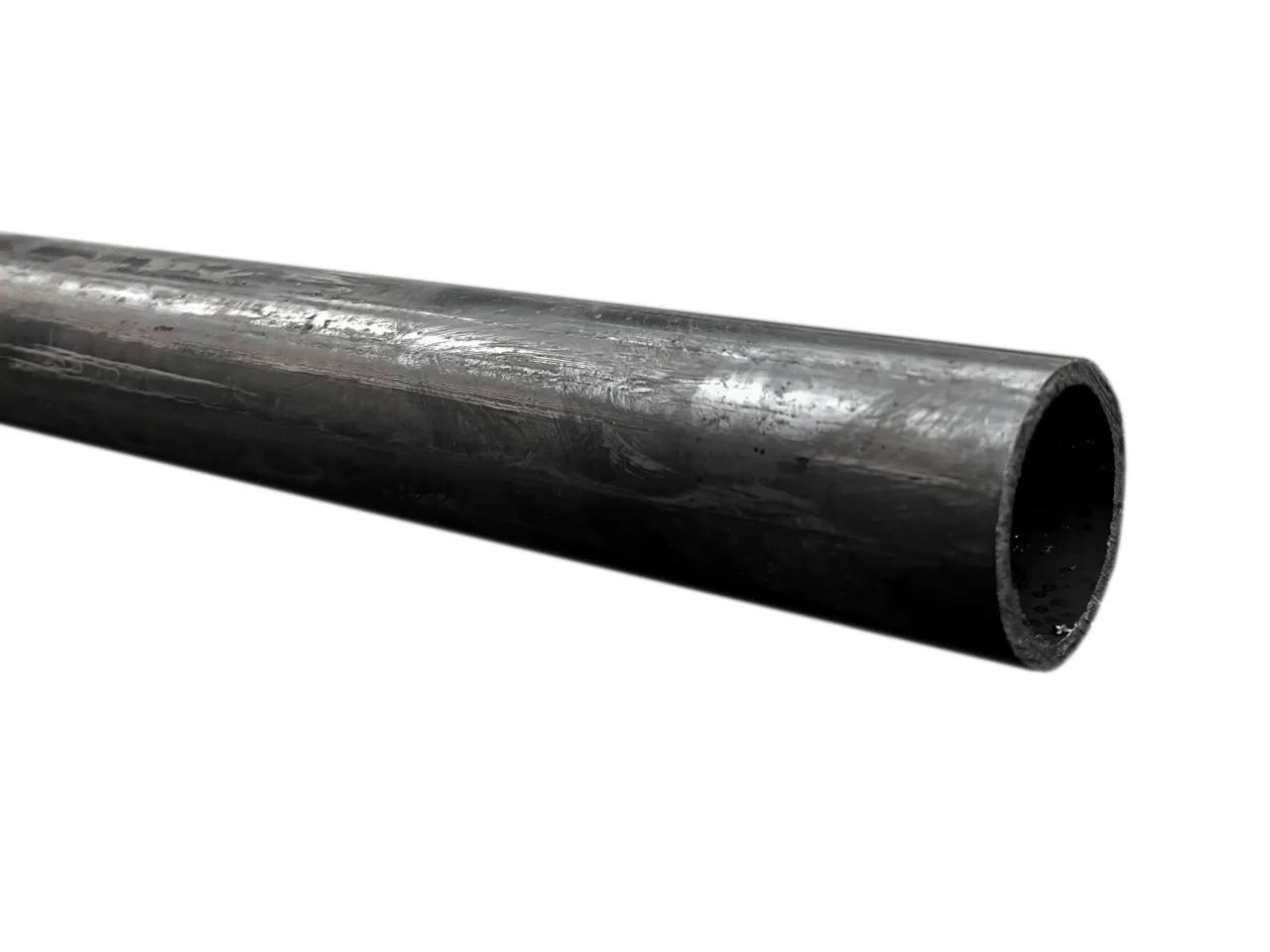

Rura stalowa 1/2 cala w praktyce: konkretne wymiary, które musisz znać
Standardowa średnica zewnętrzna: 21, 3 mm jako punkt odniesienia
Pozwól, że powtórzę to jeszcze raz, bo to naprawdę ważne: dla rury stalowej 1/2 cala, czyli DN15, standardowa średnica zewnętrzna (D) wynosi 21,3 mm. To jest ten wymiar, który powinien być dla Ciebie punktem odniesienia przy planowaniu i zakupach. Niezależnie od tego, czy szukasz kolanka, trójnika, zaworu czy uchwytu, jeśli ma pasować do "półcalowej" rury stalowej, musi być kompatybilny z 21,3 mm. W mojej karierze widziałem zbyt wiele pomyłek wynikających z ignorowania tego faktu, dlatego zawsze to podkreślam.
Jak grubość ścianki wpływa na realną średnicę wewnętrzną?
Jak wspomniałem wcześniej, średnica wewnętrzna rury jest bezpośrednio związana z grubością jej ścianki. Weźmy przykład naszej rury stalowej 1/2 cala (D=21,3 mm). Jeśli ma ona ściankę o grubości 2,3 mm, to jej średnica wewnętrzna wyniesie: 21,3 mm - (2 * 2,3 mm) = 21,3 mm - 4,6 mm = 16,7 mm. Natomiast, jeśli rura ma grubszą ściankę, na przykład 2,6 mm, to jej średnica wewnętrzna będzie mniejsza i wyniesie: 21,3 mm - (2 * 2,6 mm) = 21,3 mm - 5,2 mm = około 16,1 mm. Widzisz, jak niewielka zmiana grubości ścianki potrafi wpłynąć na przepływ? To istotne, zwłaszcza w instalacjach, gdzie liczy się każdy litr na minutę.
A co z innymi materiałami? Rury miedziane i PEX w rozmiarze 1/2 cala
Choć najczęściej mówimy o rurach stalowych, warto pamiętać, że "1/2 cala" może pojawić się również w kontekście innych materiałów. Tutaj zasady mogą się nieco różnić.
Rura miedziana: czy 1/2 cala to zawsze 15 mm?
W przypadku rur miedzianych sytuacja jest nieco inna. Często są one oznaczane bezpośrednio w milimetrach, co jest znacznie bardziej intuicyjne. Typowe średnice zewnętrzne to 15 mm, 18 mm, 22 mm i tak dalej. Jeśli jednak spotkasz się z oznaczeniem "rura miedziana 1/2 cala", to w teorii może ona mieć średnicę zewnętrzną 12,7 mm. Jednak w praktyce, w polskich instalacjach, jako funkcjonalny odpowiednik rury stalowej 1/2 cala (DN15, 21,3 mm) ze względu na podobne parametry przepływu, bardzo często stosuje się rurę miedzianą o średnicy zewnętrznej 15 mm. Warto to mieć na uwadze, aby uniknąć nieporozumień przy zakupie i montażu.Systemy PEX/AluPEX: na jakie oznaczenia zwrócić uwagę?
Systemy PEX, PEX/AluPEX czy PP-R to nowoczesne rozwiązania, w których oznaczenia calowe są znacznie rzadziej spotykane. Tutaj dominują wymiary metryczne, podawane jako średnica zewnętrzna rury, np. 16 mm, 20 mm, 25 mm. Kiedy mówi się o "odpowiedniku 1/2 cala" w systemach PEX, może to oznaczać rurę o średnicy zewnętrznej 16 mm lub 18 mm, w zależności od producenta i konkretnego systemu. Moje doświadczenie podpowiada, że zawsze należy sprawdzać specyfikację producenta danego systemu PEX/AluPEX. Tylko w ten sposób masz pewność, że dobierasz odpowiednie złączki i nie narazisz się na nieszczelności czy problemy z montażem.
Gdzie najczęściej spotkasz rurę 1/2 cala? Typowe zastosowania w polskich domach
Rura 1/2 cala (DN15) to prawdziwy koń roboczy w domowych instalacjach. Jej uniwersalność sprawia, że jest obecna w większości polskich domów.
Instalacje wodne: podłączenia baterii, pralek i zmywarek
W instalacjach wodnych rura 1/2 cala jest niezastąpiona. To najczęściej wybierany rozmiar do podłączania pojedynczych punktów poboru wody. Mówię tu o podłączeniach do baterii umywalkowych i kuchennych, pryszniców, a także urządzeń AGD, takich jak pralki czy zmywarki. Jej średnica jest wystarczająca, aby zapewnić odpowiedni przepływ wody do tych urządzeń, jednocześnie nie zajmując zbyt wiele miejsca.
Centralne ogrzewanie: czy rura DN15 wystarczy do zasilenia grzejnika?
W instalacjach centralnego ogrzewania rura 1/2 cala również odgrywa ważną rolę. Jest powszechnie używana do podłączania grzejników. W przypadku standardowych grzejników w domach jednorodzinnych czy mieszkaniach, DN15 zazwyczaj jest wystarczające do zapewnienia odpowiedniego przepływu czynnika grzewczego. Jednakże, muszę podkreślić, że dla większych systemów, wielu grzejników lub w przypadku specyficznych wymagań projektowych, mogą być potrzebne rury o większej średnicy. Dobór średnicy w instalacjach centralnego ogrzewania zawsze powinien być poprzedzony obliczeniami hydraulicznymi, aby zapewnić optymalną wydajność i komfort cieplny. Nie warto tutaj iść na skróty!
Niezbędnik instalatora: praktyczna tabela przeliczeniowa dla najpopularniejszych średnic
Od 3/8" do 2": szybki przelicznik cali na DN i średnicę zewnętrzną w mm
Aby ułatwić Ci pracę i uniknąć pomyłek, przygotowałem tabelę z przeliczeniami dla najpopularniejszych średnic rur stalowych. To moja osobista ściągawka, którą zawsze mam pod ręką.
| Oznaczenie calowe | Średnica nominalna (DN) | Średnica zewnętrzna (D) dla rur stalowych [mm] |
|---|---|---|
| 3/8" | DN10 | 17,2 |
| 1/2" | DN15 | 21,3 |
| 3/4" | DN20 | 26,9 |
| 1" | DN25 | 33,7 |
| 1 1/4" | DN32 | 42,4 |
| 1 1/2" | DN40 | 48,3 |
| 2" | DN50 | 60,3 |
Ta tabela powinna stać się Twoim podstawowym narzędziem. Pamiętaj, że podane średnice zewnętrzne odnoszą się do standardowych rur stalowych. W przypadku innych materiałów, jak już wspomniałem, wartości mogą się różnić.
Jak prawidłowo dobrać złączki i gwinty do rury 1/2 cala?
Ostatnim, ale równie ważnym elementem jest kwestia odpowiedniego doboru złączek i gwintów. To tutaj często dochodzi do największych frustracji, gdy okazuje się, że zakupione elementy po prostu do siebie nie pasują.

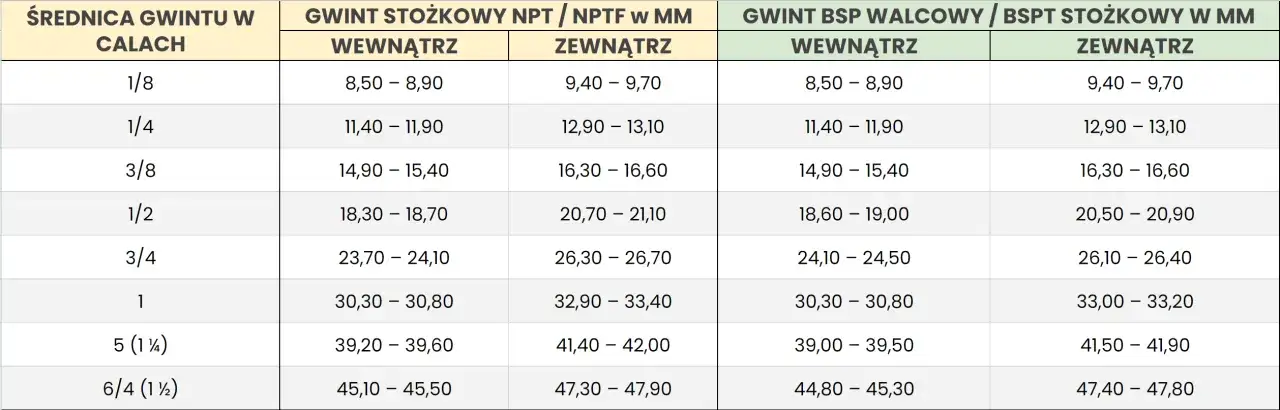

Gwint G 1/2" standard, który musisz znać przy wyborze armatury
Kiedy mówimy o rurach 1/2 cala, w zdecydowanej większości przypadków spotkasz się z gwintami rurowymi walcowymi (BSP), które są oznaczane jako G 1/2". To uniwersalny standard, który musisz znać jak własną kieszeń. Gwint G 1/2" znajdziesz na większości baterii, zaworów, redukcji, złączek i innych elementów armatury, które są przeznaczone do współpracy z rurą 1/2 cala. Zapewnia on kompatybilność i, co najważniejsze, szczelność połączeń. Zawsze upewnij się, że na kupowanym elemencie widnieje to oznaczenie, aby uniknąć problemów podczas montażu.
Przeczytaj również: Rury do deszczówki: Wybierz mądrze, uniknij kar i problemów!
Najczęstsze błędy przy doborze kształtek i jak ich uniknąć
W mojej karierze widziałem wiele błędów, które wynikały z niedopasowania kształtek. Oto najczęstsze z nich i moje rady, jak ich unikać:
- Mylenie rozmiaru rury z rozmiarem gwintu: To klasyka. Ludzie myślą, że skoro rura ma 1/2 cala, to gwint też musi mieć 1/2 cala w sensie "matematycznym". Pamiętaj, że gwint G 1/2" to standard, który pasuje do rury 1/2 cala (DN15, D=21,3 mm), ale jego rzeczywiste wymiary są inne niż 12,7 mm. Zawsze opieraj się na oznaczeniu G 1/2", a nie na prostym przeliczeniu.
- Próba łączenia gwintów o różnych standardach: Chociaż G 1/2" jest de facto standardem calowym, istnieją inne rodzaje gwintów. Nigdy nie próbuj łączyć gwintów, które nie są ze sobą kompatybilne (np. gwint stożkowy NPT z gwintem walcowym BSP bez odpowiednich przejściówek). Zawsze sprawdzaj typ gwintu.
- Niedokładne mierzenie: Zaufaj mi, "na oko" to najgorszy doradca. Zawsze używaj suwmiarki do precyzyjnego pomiaru średnicy zewnętrznej rury, jeśli masz wątpliwości.
Moja rada jest prosta: zawsze sprawdzaj oznaczenia na elementach i w razie jakichkolwiek wątpliwości konsultuj się z fachowcem. Lepiej zadać jedno pytanie za dużo, niż później poprawiać całą instalację. Pamiętaj, że precyzja w instalacjach to podstawa długotrwałego i bezawaryjnego działania.
