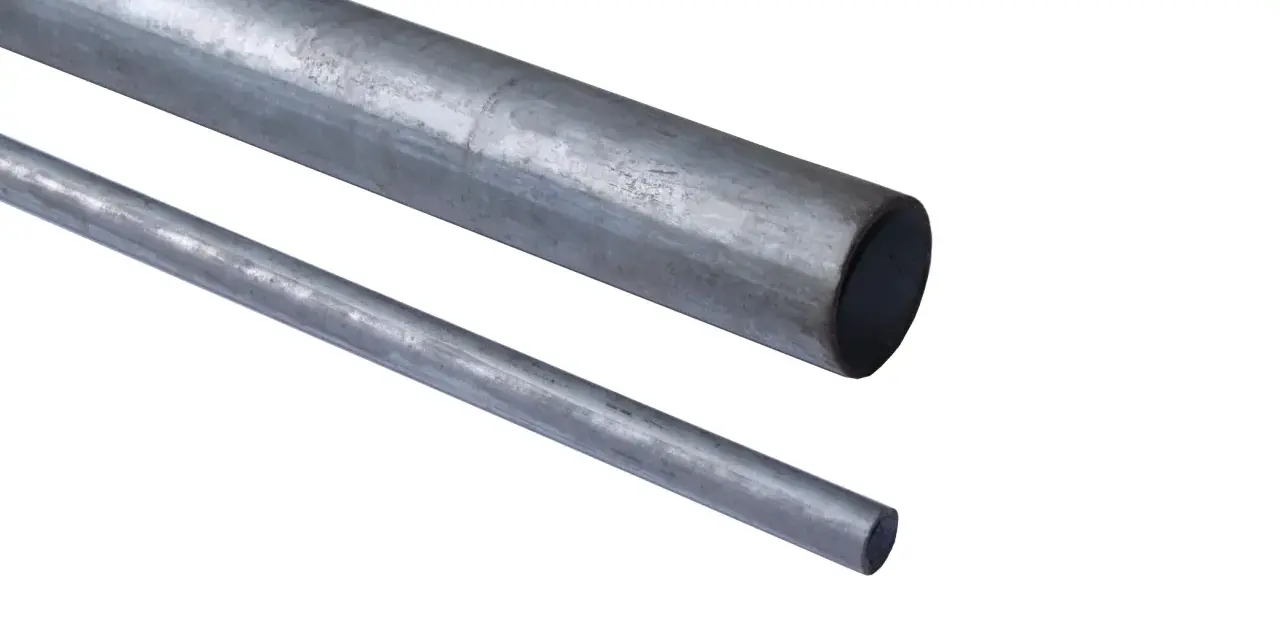

Rura 2 cale ile to mm? DN50 = 60,3 mm. Uniknij błędu!

Kiedy stajemy przed wyzwaniem doboru odpowiednich rur do instalacji, często natrafiamy na oznaczenia calowe, które w dobie dominacji systemu metrycznego mogą być źródłem niemałego zamieszania. Pytanie "rura 2 cale ile to mm" wydaje się proste, ale jak się okazuje, odpowiedź wymaga nieco głębszego zrozumienia standardów. W tym artykule, jako Albert Szulc, postaram się rozwiać wszelkie wątpliwości i dostarczyć precyzyjnych, technicznych informacji, które są kluczowe do prawidłowego doboru materiałów instalacyjnych. Moim celem jest, abyś po lekturze tego tekstu czuł się pewnie, wybierając rury do swojego projektu.

Rura 2 cale to ile mm? Szybka odpowiedź i kluczowe wyjaśnienie, by uniknąć pomyłki

Zacznijmy od konkretów, bo wiem, że czas to pieniądz, zwłaszcza na budowie. Jeśli szukasz szybkiej odpowiedzi na pytanie, ile milimetrów ma rura 2-calowa, to zapamiętaj tę liczbę: 60,3 mm. Ale to nie koniec historii. Ta wartość dotyczy rzeczywistej średnicy zewnętrznej rury, a co najważniejsze, nie jest prostym przeliczeniem cali na milimetry. Dlaczego to takie ważne? Już tłumaczę.

Proste przeliczenie, które wprowadza w błąd: dlaczego 50,8 mm to nie jest prawidłowa wartość?

Każdy, kto choć raz miał do czynienia z przelicznikiem, wie, że 1 cal to dokładnie 25,4 milimetra. Logicznie rzecz biorąc, 2 cale powinny więc wynosić 2 * 25,4 mm, czyli 50,8 mm. I tutaj właśnie pojawia się pułapka, która może kosztować Cię sporo czasu i nerwów. W kontekście rur, zwłaszcza tych stosowanych w instalacjach, to proste przeliczenie jest całkowicie mylące. Dlaczego? Ponieważ wymiar calowy rury nie odnosi się do jej rzeczywistej średnicy zewnętrznej ani wewnętrznej w sposób bezpośredni. Jest to raczej wartość umowna, historycznie związana z przybliżoną średnicą wewnętrzną rury, ale z biegiem lat i ewolucją standardów, ta relacja uległa zmianie. Ignorowanie tej różnicy prowadzi do błędnego doboru złączek, armatury i w konsekwencji do nieszczelnej lub niedziałającej instalacji.

Poznaj standardy: czym jest średnica nominalna DN50 i dlaczego jest ważniejsza niż cale?

Aby zrozumieć prawdziwe wymiary rur, musimy wprowadzić pojęcie średnicy nominalnej (DN - Diameter Nominal). Jest to wartość umowna, która służy do ujednolicenia oznaczeń rur i armatury w systemach instalacyjnych, zwłaszcza w Europie. DN nie jest fizycznym wymiarem, ale kodem, który wskazuje na przybliżoną średnicę wewnętrzną i pozwala na dobór kompatybilnych elementów. Dla rury 2-calowej, jej odpowiednikiem metrycznym w standardach europejskich jest właśnie DN50. Oznacza to, że niezależnie od materiału (stal, PVC, PE), jeśli rura jest oznaczona jako 2 cale, jej nominalny rozmiar to DN50. Jest to kluczowe dla projektantów i instalatorów, ponieważ wszystkie normy (np. EN 10220 dla rur stalowych) opierają się na tych oznaczeniach, zapewniając kompatybilność elementów w ramach danego systemu.

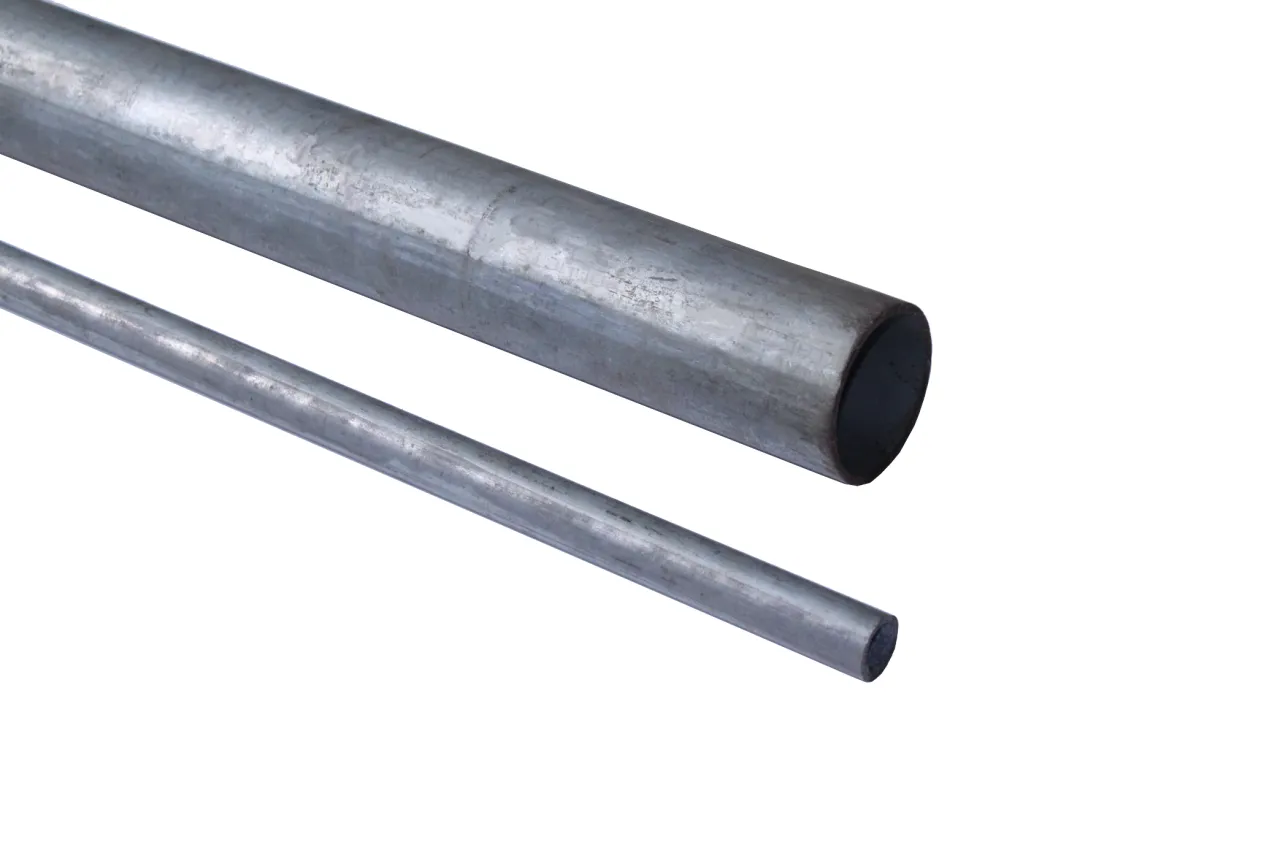

Oto właściwy wymiar: 60,3 mm czyli rzeczywista średnica zewnętrzna rury 2-calowej

Wracając do tej kluczowej wartości: rura o oznaczeniu 2 cale, czyli DN50, ma znormalizowaną rzeczywistą średnicę zewnętrzną (OD - Outside Diameter) wynoszącą 60,3 mm. To jest ten wymiar, który jest dla nas najważniejszy, gdy dobieramy złączki, mufy, kolanka czy zawory. Dlaczego? Ponieważ większość elementów łączących jest projektowana tak, aby pasować na zewnętrzną powierzchnię rury. Jeśli kupisz złączkę na "2 cale", to w rzeczywistości będzie ona pasować na rurę o średnicy zewnętrznej 60,3 mm. Przykładowo, rura stalowa oznaczona jako 2 cale może mieć specyfikację 60,3 x 3,2 mm, gdzie 60,3 mm to średnica zewnętrzna, a 3,2 mm to grubość ścianki. Ta precyzja jest absolutnie niezbędna, aby instalacja była szczelna i bezpieczna.

Jak w praktyce mierzyć rury, aby idealnie dobrać złączki i armaturę?

Skoro już wiemy, że oznaczenia bywają mylące, przejdźmy do praktyki. Niezależnie od tego, czy pracujesz z nowymi rurami, czy próbujesz dopasować elementy do istniejącej instalacji, umiejętność prawidłowego pomiaru jest bezcenna. Pozwala to uniknąć błędów i niepotrzebnych wizyt w sklepie.

Średnica zewnętrzna (OD) vs wewnętrzna (ID): który wymiar jest kluczowy i do czego?

Rozróżnienie między średnicą zewnętrzną (OD - Outside Diameter) a wewnętrzną (ID - Inside Diameter) jest fundamentalne. Jak już wspomniałem, średnica zewnętrzna (OD) jest kluczowa do doboru wszelkich złączek, muf, kolanek, trójników i innych elementów łączących. To na nią "nasuwamy" lub "nakręcamy" kolejne części instalacji. Zawsze, gdy kupujesz złączkę do rury o danym DN, upewnij się, że jest ona przeznaczona do rury o odpowiedniej średnicy zewnętrznej. Natomiast średnica wewnętrzna (ID) jest istotna przede wszystkim dla przepustowości instalacji, czyli tego, ile wody, gazu czy innego medium może przepłynąć przez rurę w jednostce czasu. ID zależy od grubości ścianki rury. Możemy ją łatwo obliczyć: ID = OD - (2 * grubość ścianki). Im grubsza ścianka, tym mniejsza średnica wewnętrzna przy tej samej średnicy zewnętrznej, co ma wpływ na opory przepływu i ciśnienie w instalacji.

Niezbędne narzędzia: jak precyzyjnie zmierzyć rurę suwmiarką krok po kroku?

Najlepszym i najbardziej precyzyjnym narzędziem do pomiaru średnicy rury jest suwmiarka. Oto jak jej użyć:

1. Przygotuj rurę: Upewnij się, że mierzona powierzchnia jest czysta i wolna od rdzy czy zanieczyszczeń, które mogłyby zafałszować pomiar.
2. Otwórz szczęki suwmiarki: Rozsuń szczęki pomiarowe suwmiarki na tyle, aby swobodnie objęły rurę.
3. Zmierz średnicę zewnętrzną (OD): Delikatnie zaciśnij szczęki suwmiarki na zewnętrznej powierzchni rury. Upewnij się, że szczęki przylegają równomiernie do całej średnicy. Odczytaj wartość z podziałki suwmiarki. To jest Twoja średnica zewnętrzna.
4. Zmierz średnicę wewnętrzną (ID) (opcjonalnie): Jeśli potrzebujesz zmierzyć średnicę wewnętrzną, użyj wewnętrznych szczęk suwmiarki, wkładając je do środka rury i rozsuwając do momentu, aż oprą się o wewnętrzne ścianki. Odczytaj wartość.
5. Zmierz grubość ścianki (opcjonalnie): Jeśli masz dostęp do przekroju rury, możesz zmierzyć grubość ścianki, używając mniejszych szczęk suwmiarki.

Pamiętaj, że dokładność pomiaru jest kluczowa, zwłaszcza przy małych średnicach. Nawet ułamki milimetra mogą mieć znaczenie dla szczelności połączenia.

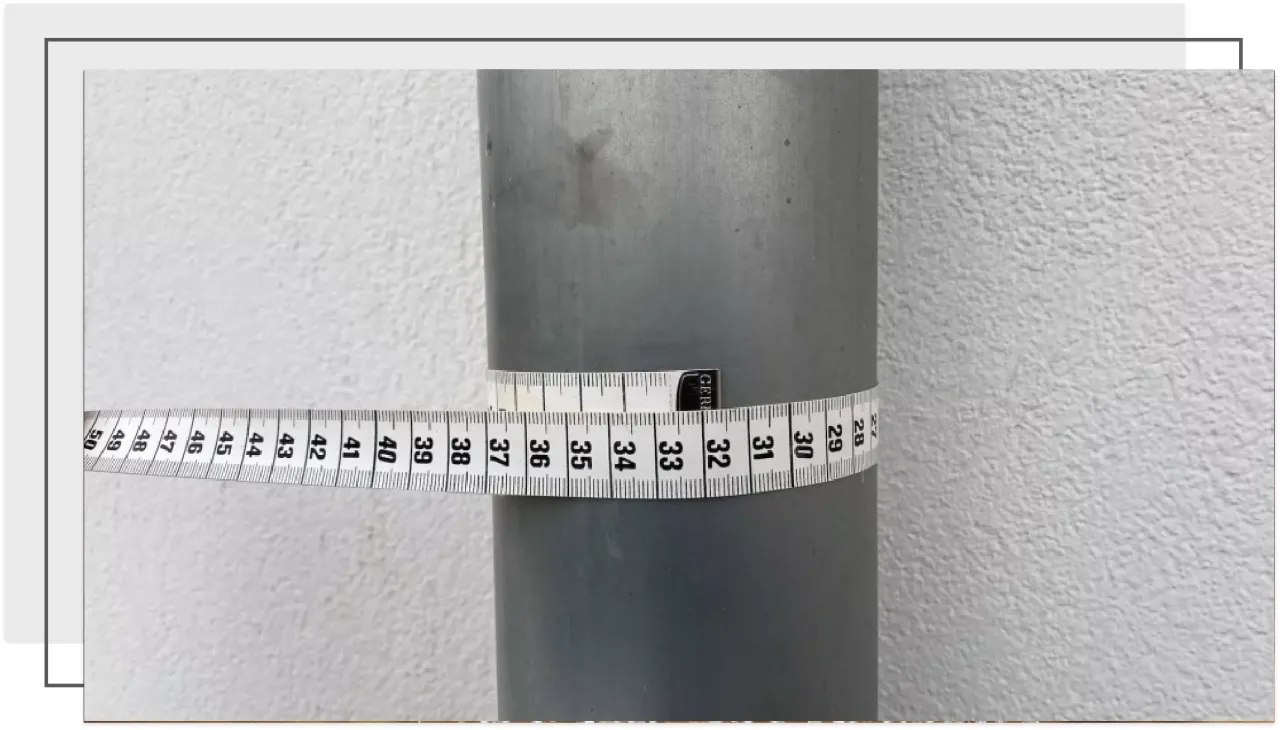

Nie masz suwmiarki? Prosty trik ze sznurkiem i miarką, który uratuje sytuację

Co zrobić, gdy suwmiarka nie jest pod ręką, a potrzebujesz choćby przybliżonego wymiaru? Możesz zastosować stary, ale sprawdzony trik. Będziesz potrzebować miarki krawieckiej lub zwykłego sznurka i linijki:

1. Zmierz obwód rury: Owiń miarkę krawiecką (lub sznurek) ciasno wokół rury, tak aby przylegała do niej na całej długości. Zaznacz punkt, w którym miarka styka się z początkiem.
2. Odczytaj obwód: Jeśli używasz sznurka, rozłóż go na płasko i zmierz jego długość linijką od początku do zaznaczonego punktu. To jest obwód rury (C).
3. Oblicz średnicę: Skorzystaj ze wzoru na obwód koła: C = π * D, gdzie C to obwód, D to średnica, a π (pi) to stała matematyczna, w przybliżeniu równa 3,14. Aby obliczyć średnicę, przekształć wzór: D = C / π. Podziel zmierzony obwód przez 3,14.

Ta metoda jest mniej precyzyjna niż suwmiarka, ale w sytuacjach awaryjnych pozwala na uzyskanie wystarczająco dokładnego przybliżenia średnicy zewnętrznej, aby zorientować się, z jaką rurą masz do czynienia.

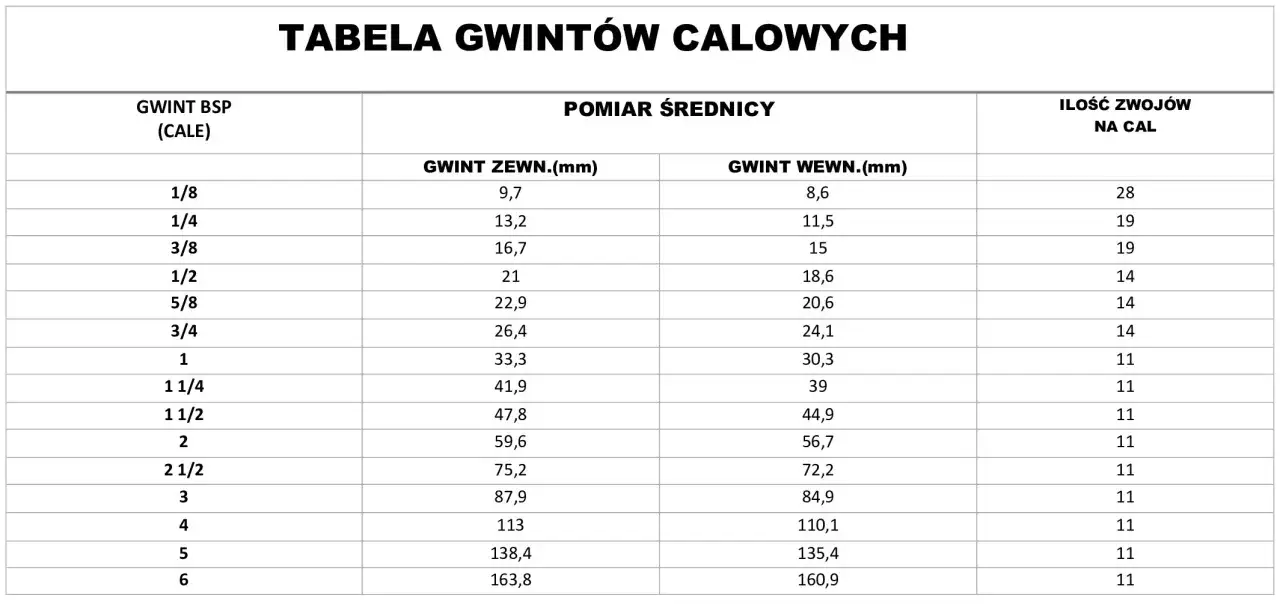

Tabela wymiarów, którą warto mieć pod ręką: rury calowe i ich metryczne odpowiedniki

Aby ułatwić Ci pracę i wybór, przygotowałem tabelę, która zawiera najpopularniejsze wymiary rur calowych wraz z ich odpowiednikami w średnicy nominalnej (DN) oraz rzeczywistymi średnicami zewnętrznymi (OD) w milimetrach. Ta tabela to coś, co moim zdaniem każdy instalator powinien mieć zawsze pod ręką.

Rury stalowe (wg normy EN 10220): od ½ cala do 4 cali

Poniższa tabela przedstawia standardowe wymiary rur stalowych, które są powszechnie stosowane w Europie. Pamiętaj, że są to wartości znormalizowane, które zapewniają kompatybilność między różnymi producentami i elementami instalacji.

Wymiar calowy	Średnica nominalna (DN)	Rzeczywista średnica zewnętrzna (OD) [mm]
½ cala	DN15	21,3
¾ cala	DN20	26,9
1 cal	DN25	33,7
1 ¼ cala	DN32	42,4
1 ½ cala	DN40	48,3
2 cale	DN50	60,3
2 ½ cala	DN65	76,1
3 cale	DN80	88,9
4 cale	DN100	114,3

Rury z tworzyw sztucznych (PVC, PE, PP): jak czytać oznaczenia i czym się różnią?

W przypadku rur z tworzyw sztucznych, takich jak PVC, PE czy PP, zasada jest podobna, ale oznaczenia mogą być nieco bardziej intuicyjne. Producenci często podają bezpośrednio średnicę zewnętrzną (OD) w milimetrach, np. "PE 63x5,8", co oznacza rurę polietylenową o średnicy zewnętrznej 63 mm i grubości ścianki 5,8 mm. Rury te również mają swoje odpowiedniki w średnicach nominalnych DN, ale warto zawsze zwracać uwagę na podaną średnicę zewnętrzną, ponieważ to ona jest kluczowa dla połączeń. Należy pamiętać, że choć rura stalowa DN50 ma 60,3 mm OD, to rura z tworzywa sztucznego oznaczona jako DN50 może mieć nieco inną średnicę zewnętrzną, np. 63 mm, w zależności od normy i producenta. Dlatego zawsze sprawdzaj specyfikację techniczną.

Zrozumieć oznaczenia na rurze: co mówi nam ciąg znaków "DN50 60,3x3,2"?

Przyjrzyjmy się bliżej przykładowemu oznaczeniu, które często widuję na rurach: "DN50 60,3x3,2". Co nam mówi ten ciąg znaków? To właściwie kompletna metryczka rury:

• DN50: To jest nasza średnica nominalna. Informuje nas, że rura należy do grupy rozmiarowej "50", czyli jest odpowiednikiem rury 2-calowej.
• 60,3: To jest rzeczywista średnica zewnętrzna (OD) rury, wyrażona w milimetrach. Jak już wiemy, to kluczowy wymiar do doboru złączek.
• x3,2: To jest grubość ścianki rury, również podana w milimetrach. Ta wartość jest niezwykle ważna, ponieważ wpływa na wytrzymałość rury na ciśnienie oraz na jej średnicę wewnętrzną, a co za tym idzie na przepustowość.

Jak widzisz, to jedno krótkie oznaczenie dostarcza wszystkich niezbędnych informacji, aby prawidłowo zidentyfikować rurę i dobrać do niej odpowiednie elementy. Zawsze szukaj takich oznaczeń na rurach, aby mieć pewność, że wybierasz właściwy produkt.

Gdzie najczęściej stosuje się rury 2-calowe (DN50)? Przegląd zastosowań

Rury o średnicy 2 cali, czyli DN50, to prawdziwy koń pociągowy w wielu instalacjach. Ich rozmiar sprawia, że są wystarczająco duże, aby zapewnić dobrą przepustowość, a jednocześnie na tyle uniwersalne, że znajdują zastosowanie zarówno w budownictwie mieszkaniowym, jak i w przemyśle. Przyjrzyjmy się, gdzie najczęściej je spotkamy.

Główne przyłącza wody i piony wodociągowe w budynkach

W większości domów jednorodzinnych, a także w mniejszych budynkach wielorodzinnych, rury DN50 są często wybierane jako główne przyłącza wody z sieci zewnętrznej. Ich średnica zapewnia odpowiedni przepływ wody do zasilania wszystkich punktów poboru w budynku. Podobnie, wewnątrz budynków, rury DN50 często pełnią funkcję pionów wodociągowych, które rozprowadzają wodę na poszczególne kondygnacje. Ich wytrzymałość i standardowe wymiary sprawiają, że są niezawodnym elementem infrastruktury wodnej.

Rozprowadzenie ciepła w instalacjach centralnego ogrzewania

W systemach centralnego ogrzewania rury DN50 odgrywają kluczową rolę, szczególnie w głównych magistralach i poziomych gałęziach. Tam, gdzie wymagana jest duża wydajność przepływu czynnika grzewczego (wody lub glikolu) do zasilania wielu grzejników lub podgrzewaczy, rury o tej średnicy sprawdzają się doskonale. Ich rozmiar minimalizuje straty ciśnienia i zapewnia efektywne rozprowadzenie ciepła po całym obiekcie, co jest niezwykle ważne dla komfortu cieplnego i ekonomiki ogrzewania.

Instalacje przemysłowe, sprężonego powietrza i technologiczne

Przemysł to obszar, gdzie rury DN50 są na porządku dziennym. Wykorzystuje się je w różnorodnych instalacjach, takich jak systemy sprężonego powietrza, gdzie zapewniają transport medium pod wysokim ciśnieniem. Są również obecne w instalacjach technologicznych, np. do przesyłu różnych cieczy, gazów czy nawet sypkich materiałów. Ich standardowe wymiary ułatwiają projektowanie i rozbudowę systemów, a dostępność szerokiej gamy materiałów (stal, tworzywa sztuczne) pozwala na dopasowanie rur do specyficznych wymagań procesów przemysłowych, w tym odporności na korozję czy wysoką temperaturę.

Na co zwrócić uwagę przed zakupem? Podsumowanie kluczowych informacji

Zakup rur, zwłaszcza do ważnych instalacji, to nie jest decyzja, którą powinno się podejmować pochopnie. W oparciu o moje doświadczenie, przygotowałem kilka kluczowych wskazówek, które pomogą Ci dokonać właściwego wyboru i uniknąć kosztownych błędów. Pamiętaj, że dobrze dobrana rura to gwarancja długiej i bezawaryjnej pracy instalacji.

Materiał ma znaczenie: kiedy wybrać stal czarną, ocynkowaną, a kiedy tworzywo?

Wybór materiału rury jest tak samo ważny, jak jej średnica. Każdy materiał ma swoje specyficzne właściwości i przeznaczenie:

• Stal czarna: Często stosowana w instalacjach centralnego ogrzewania (CO), zwłaszcza w starszych systemach. Jest wytrzymała mechanicznie i odporna na wysokie temperatury, ale podatna na korozję w kontakcie z wodą i tlenem.
• Stal ocynkowana: Rury stalowe pokryte warstwą cynku, co znacznie zwiększa ich odporność na korozję. Idealne do instalacji wody zimnej, a także w niektórych systemach CO. Należy uważać przy spawaniu, aby nie uszkodzić warstwy cynku.
• Tworzywa sztuczne (PVC, PE, PP): Lekkie, elastyczne, odporne na korozję i łatwe w montażu. Rury PVC są często używane do kanalizacji i instalacji wody zimnej. PE (polietylen) do wody zimnej i gazu, a PP (polipropylen) do instalacji wody ciepłej i zimnej, a także CO (w zależności od typu). Ich odporność na temperaturę i ciśnienie jest niższa niż stali, ale stale się poprawia.
• Miedź: Droższa, ale bardzo trwała, estetyczna i odporna na korozję. Stosowana w instalacjach wody pitnej, CO i gazu. Wymaga specjalistycznego montażu (lutowanie).

Zawsze dobieraj materiał do konkretnego zastosowania, biorąc pod uwagę medium, temperaturę, ciśnienie i środowisko pracy.

Grubość ścianki a ciśnienie robocze: jak upewnić się, że instalacja będzie bezpieczna?

Grubość ścianki rury to parametr, który często bywa niedoceniany, a jest krytyczny dla bezpieczeństwa i trwałości instalacji. To właśnie grubość ścianki decyduje o tym, jakie ciśnienie robocze rura jest w stanie wytrzymać. Rury przeznaczone do pracy pod wysokim ciśnieniem (np. w systemach hydraulicznych czy przemysłowych) muszą mieć znacznie grubsze ścianki niż te do instalacji niskociśnieniowych (np. kanalizacja). Zawsze sprawdzaj specyfikację producenta dotyczącą maksymalnego ciśnienia roboczego dla danej grubości ścianki i upewnij się, że jest ona zgodna z wymaganiami Twojej instalacji. Nigdy nie oszczędzaj na grubości ścianki, jeśli instalacja ma pracować pod znacznym ciśnieniem, ponieważ może to prowadzić do awarii, pęknięć i poważnych szkód.

Przeczytaj również: Podłącz siłownik do zaworu 4D: Poradnik i sekrety kalibracji

Checklista przed wyjściem do sklepu: jak pewnie i poprawnie kupić rurę 2-calową?

Aby mieć pewność, że kupujesz odpowiednią rurę 2-calową (DN50), przejdź przez tę krótką checklistę:

• Potwierdzenie średnicy zewnętrznej (OD) 60,3 mm: Jeśli kupujesz rurę stalową, upewnij się, że jej rzeczywista średnica zewnętrzna to 60,3 mm. Dla tworzyw sztucznych może to być np. 63 mm, ale zawsze sprawdzaj podany OD.
• Sprawdzenie oznaczenia DN50: Upewnij się, że rura jest oznaczona jako DN50, co potwierdza jej nominalny rozmiar 2 cali.
• Określenie wymaganego materiału: Zdecyduj, czy potrzebujesz stali (czarnej, ocynkowanej), PVC, PE, PP, miedzi, czy innego materiału, w zależności od zastosowania.
• Wybór odpowiedniej grubości ścianki: Sprawdź, jaką grubość ścianki zaleca się dla planowanego ciśnienia roboczego i wybierz rurę spełniającą te wymagania.
• Upewnienie się co do przeznaczenia: Potwierdź, że rura jest przeznaczona do konkretnego medium (woda pitna, CO, gaz, kanalizacja) i temperatury, ponieważ materiały mogą się różnić w zależności od zastosowania.
• Weryfikacja zgodności z normami: Dobrze jest sprawdzić, czy rura posiada odpowiednie certyfikaty i jest zgodna z obowiązującymi normami (np. EN, ISO), co świadczy o jej jakości i bezpieczeństwie.

Pamiętając o tych wskazówkach, z pewnością dokonasz świadomego i trafnego wyboru, a Twoja instalacja będzie służyć Ci bezproblemowo przez długie lata.
