Łazienka bez pleśni: Jak podłączyć wentylator z czujnikiem wilgoci?

Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez proces montażu i podłączenia wentylatora łazienkowego z czujnikiem wilgoci i timerem. Dowiesz się, jak bezpiecznie wykonać instalację elektryczną, skonfigurować urządzenie oraz rozwiązać najczęstsze problemy, aby Twoja łazienka była zawsze świeża i wolna od wilgoci.

Dlaczego inteligentny wentylator to dziś standard, a nie luksus?

Koniec z zaparowanym lustrem i pleśnią poznaj swojego sprzymierzeńca

Zaparowane lustro po gorącym prysznicu, nieprzyjemny zapach, który długo utrzymuje się w powietrzu, a w najgorszym wypadku nieestetyczne i niezdrowe plamy pleśni na fugach czy ścianach. Brzmi znajomo? To typowe problemy, z którymi borykają się właściciele łazienek bez odpowiedniej wentylacji. Właśnie dlatego wentylator łazienkowy z czujnikiem wilgoci, czyli higrostatem, to już nie dodatek, a wręcz niezbędny element wyposażenia każdej nowoczesnej łazienki. Rozwiązuje on te wszystkie bolączki, dbając o komfort i zdrowie domowników.

Jego główną zaletą jest to, że pracuje inteligentnie uruchamia się tylko wtedy, gdy jest to naprawdę potrzebne, czyli gdy poziom wilgoci w pomieszczeniu przekroczy ustaloną wartość. Dzięki temu nie tylko skutecznie usuwa nadmiar pary wodnej, zapobiegając kondensacji i rozwojowi grzybów, ale także eliminuje nieprzyjemne zapachy. To z kolei przekłada się na zdrowsze powietrze w domu, dłuższą żywotność mebli łazienkowych i armatury, a także ogólny komfort użytkowania. Dla mnie to inwestycja, która zwraca się wielokrotnie, zarówno w aspekcie finansowym, jak i zdrowotnym.

Jak działa wentylator z czujnikiem wilgoci i timerem? Krótkie wyjaśnienie mechanizmu

Zasada działania wentylatora z higrostatem i timerem jest zaskakująco prosta, a jednocześnie niezwykle efektywna. Sercem urządzenia jest czujnik wilgoci (higrostat), który nieustannie monitoruje poziom wilgotności względnej powietrza w łazience. Gdy tylko wilgotność przekroczy ustalony przez nas próg (np. po kąpieli), higrostat automatycznie uruchamia wentylator.

Wentylator pracuje, skutecznie usuwając wilgotne powietrze z pomieszczenia. Gdy poziom wilgotności spadnie poniżej ustawionego progu, do akcji wkracza timer (wyłącznik czasowy). Jego zadaniem jest podtrzymanie pracy wentylatora przez określony czas, nawet po tym, jak wilgotność wróci do normy. Dzięki temu mamy pewność, że cała para wodna zostanie usunięta, a łazienka zostanie skutecznie osuszona. Czas ten możemy regulować, dostosowując go do wielkości łazienki i naszych potrzeb. To właśnie to połączenie automatyki i opóźnionego wyłączania sprawia, że wentylator jest tak skuteczny i energooszczędny.

Zanim zaczniesz: Przygotowanie to klucz do sukcesu i bezpieczeństwa

Narzędzia i materiały, które musisz mieć pod ręką Twoja lista kontrolna

Zanim zabierzesz się do pracy, upewnij się, że masz wszystko, czego potrzebujesz. Dobrze przygotowany zestaw narzędzi to podstawa sprawnego i bezpiecznego montażu. Oto lista, którą zawsze mam pod ręką:

1. Próbnik napięcia (neonówka lub miernik uniwersalny): Absolutnie niezbędny do weryfikacji braku napięcia.
2. Śrubokręty izolowane: Płaskie i krzyżakowe, w różnych rozmiarach, z atestem do pracy pod napięciem (choć zawsze pracujemy bez napięcia!).
3. Szczypce do ściągania izolacji: Ułatwią precyzyjne przygotowanie przewodów.
4. Cążki boczne/obcinaczki: Do cięcia przewodów.
5. Wiertarka udarowa z wiertłami: Do wykonania otworów montażowych w ścianie.
6. Poziomica: Aby wentylator wisiał prosto.
7. Miara zwijana i ołówek: Do precyzyjnego wyznaczenia miejsca montażu.
8. Przewody elektryczne 3-żyłowe (np. YDYp 3x1,5 mm²): W łazienkach zawsze stosuj przewody trzyżyłowe z żyłą ochronną! Nawet jeśli wentylator ma obudowę z tworzywa i nie wymaga uziemienia, instalacja powinna być zgodna z normami.
9. Kostki zaciskowe (np. Wago) lub złączki śrubowe: Do bezpiecznego łączenia przewodów.
10. Silikon sanitarny lub pianka montażowa: Do uszczelnienia szczelin wokół wentylatora.
11. Opaski zaciskowe (trytytki): Do uporządkowania przewodów.
12. Kołki rozporowe i wkręty: Do mocowania wentylatora do ściany.

BEZPIECZEŃSTWIO PRZEDE WSZYSTKIM: Jak prawidłowo i skutecznie odłączyć zasilanie?

To jest punkt, którego nie wolno lekceważyć. Praca z prądem bez odpowiedniego zabezpieczenia może być śmiertelnie niebezpieczna. Zawsze, ale to zawsze, zanim dotkniesz jakiegokolwiek przewodu, musisz upewnić się, że zasilanie jest odłączone. Moje doświadczenie mówi, że lepiej sprawdzić trzy razy niż raz za mało.

Najpierw udaj się do swojej skrzynki z bezpiecznikami. Zlokalizuj bezpiecznik odpowiedzialny za obwód, do którego podłączona jest łazienka (często jest to obwód oświetleniowy lub gniazdkowy). Wyłącz go. Jeśli nie jesteś pewien, który to bezpiecznik, wyłącz główny wyłącznik prądu dla całego domu. Po wyłączeniu, wróć do łazienki i za pomocą próbnika napięcia (neonówki lub miernika) sprawdź, czy w gniazdku, na przewodach, z którymi będziesz pracował, na pewno nie ma napięcia. Dotknij próbnikiem każdego przewodu. Brak świecenia neonówki lub odczytu na mierniku oznacza brak napięcia. Dopiero wtedy możesz bezpiecznie przystąpić do pracy.

Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć zasilanie w skrzynce z bezpiecznikami i sprawdzić jego brak próbnikiem napięcia.

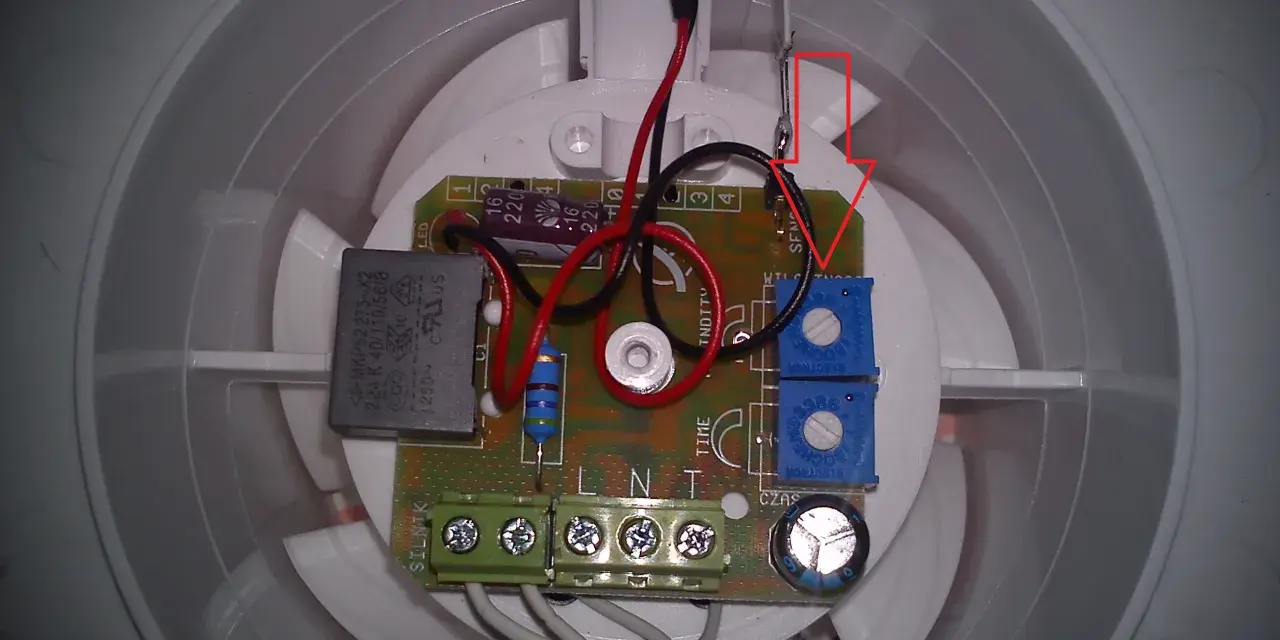

Zrozumieć schemat: Co oznaczają tajemnicze litery L, N i T (LT) na kostce?

Na kostce przyłączeniowej wentylatora znajdziesz zazwyczaj trzy oznaczenia, które są kluczowe dla prawidłowego podłączenia. Zrozumienie ich funkcji to podstawa sukcesu. Pozwól, że Ci je wyjaśnię:

• L (Line/Faza):

  To zacisk, do którego podłączamy przewód fazowy (zazwyczaj brązowy lub czarny), doprowadzający stałe zasilanie do wentylatora. Jest to "gorący" przewód, który zawsze ma napięcie (po włączeniu bezpiecznika).

• N (Neutral):

  Do tego zacisku podłączamy przewód neutralny (zazwyczaj niebieski). Jest to przewód zamykający obwód elektryczny. Bez niego wentylator nie będzie działał.

• T, LT lub SL (Switched Line/Timer):

  To zacisk, do którego podłączamy przewód sterujący, który dostarcza impuls napięcia (fazę) z zewnętrznego źródła, np. z włącznika światła. Gdy na tym zacisku pojawi się napięcie, wentylator uruchomi się i będzie pracował przez czas ustawiony na timerze, niezależnie od poziomu wilgotności. Jest to opcja, która pozwala na ręczne uruchomienie wentylatora.

Pamiętaj, że prawidłowe rozróżnienie tych przewodów i podłączenie ich do odpowiednich zacisków jest absolutnie kluczowe dla poprawnego działania wentylatora i bezpieczeństwa instalacji.

Podłączenie krok po kroku: Dwa najważniejsze scenariusze montażu

W zależności od tego, jak chcesz, aby wentylator pracował, masz do wyboru dwa główne scenariusze podłączenia. Oba są proste, ale wymagają precyzji.

Scenariusz 1: Pełna automatyka podłączenie na 2 przewodach dla pracy wyłącznie z czujnikiem wilgoci

Ten schemat jest idealny, jeśli chcesz, aby wentylator działał całkowicie autonomicznie, reagując wyłącznie na zmiany wilgotności w łazience. Nie będzie on uruchamiany ręcznie, np. razem ze światłem. Wymaga to doprowadzenia do wentylatora stałego zasilania (fazy L i neutralnego N).

1. Odłącz zasilanie: Jak zawsze, zacznij od odłączenia zasilania w skrzynce bezpieczników i sprawdzenia braku napięcia próbnikiem.
2. Przygotuj przewody: Zlokalizuj przewód fazowy (L, zazwyczaj brązowy/czarny) i neutralny (N, zazwyczaj niebieski) wychodzące z instalacji. Ściągnij z nich około 1 cm izolacji.
3. Podłącz przewód fazowy (L): Podłącz przewód fazowy (L) z instalacji do zacisku oznaczonego L na kostce przyłączeniowej wentylatora.
4. Podłącz przewód neutralny (N): Podłącz przewód neutralny (N) z instalacji do zacisku oznaczonego N na kostce przyłączeniowej wentylatora.
5. Izolacja zacisku T/LT/SL: Zacisk T/LT/SL pozostaw niepodłączony. Upewnij się, że jest on odpowiednio zaizolowany (np. wsuń go do osobnej kostki zaciskowej lub użyj termokurczliwej koszulki), aby uniknąć przypadkowego kontaktu z innymi przewodami.
6. Sprawdź połączenia: Upewnij się, że wszystkie połączenia są solidne i bezpieczne.

Po podłączeniu wentylator będzie uruchamiał się automatycznie, gdy wilgotność przekroczy ustawiony próg, i wyłączał po upływie czasu ustawionego na timerze, po spadku wilgotności.

Scenariusz 2: Automatyka plus sterowanie ręczne podłączenie na 3 przewodach z włącznikiem światła

To najczęściej wybierany i moim zdaniem najbardziej funkcjonalny sposób podłączenia. Pozwala na automatyczną pracę wentylatora (higrostat), ale także na jego ręczne uruchomienie, np. po włączeniu światła w łazience. Do tego scenariusza potrzebujesz trzech przewodów: stałej fazy (L), neutralnego (N) oraz fazy sterującej (T/LT/SL), zazwyczaj doprowadzonej od włącznika światła.

1. Odłącz zasilanie: Jak zawsze, zacznij od odłączenia zasilania w skrzynce bezpieczników i sprawdzenia braku napięcia próbnikiem.
2. Przygotuj przewody: Zlokalizuj przewód fazowy (L, brązowy/czarny), neutralny (N, niebieski) oraz przewód sterujący (T/LT/SL, np. szary lub inny kolor, który po włączeniu światła będzie miał fazę). Ściągnij z nich około 1 cm izolacji.
3. Podłącz przewód fazowy (L): Podłącz przewód fazowy (L) z instalacji do zacisku oznaczonego L na kostce przyłączeniowej wentylatora.
4. Podłącz przewód neutralny (N): Podłącz przewód neutralny (N) z instalacji do zacisku oznaczonego N na kostce przyłączeniowej wentylatora.
5. Podłącz przewód sterujący (T/LT/SL): Podłącz przewód sterujący (T/LT/SL) z instalacji (np. od włącznika światła) do zacisku oznaczonego T, LT lub SL na kostce przyłączeniowej wentylatora.
6. Sprawdź połączenia: Upewnij się, że wszystkie połączenia są solidne i bezpieczne.

W tym trybie wentylator uruchomi się automatycznie po przekroczeniu progu wilgotności lub ręcznie, gdy włączysz światło. Po wyłączeniu światła (lub spadku wilgotności), wentylator będzie pracował przez czas ustawiony na timerze.

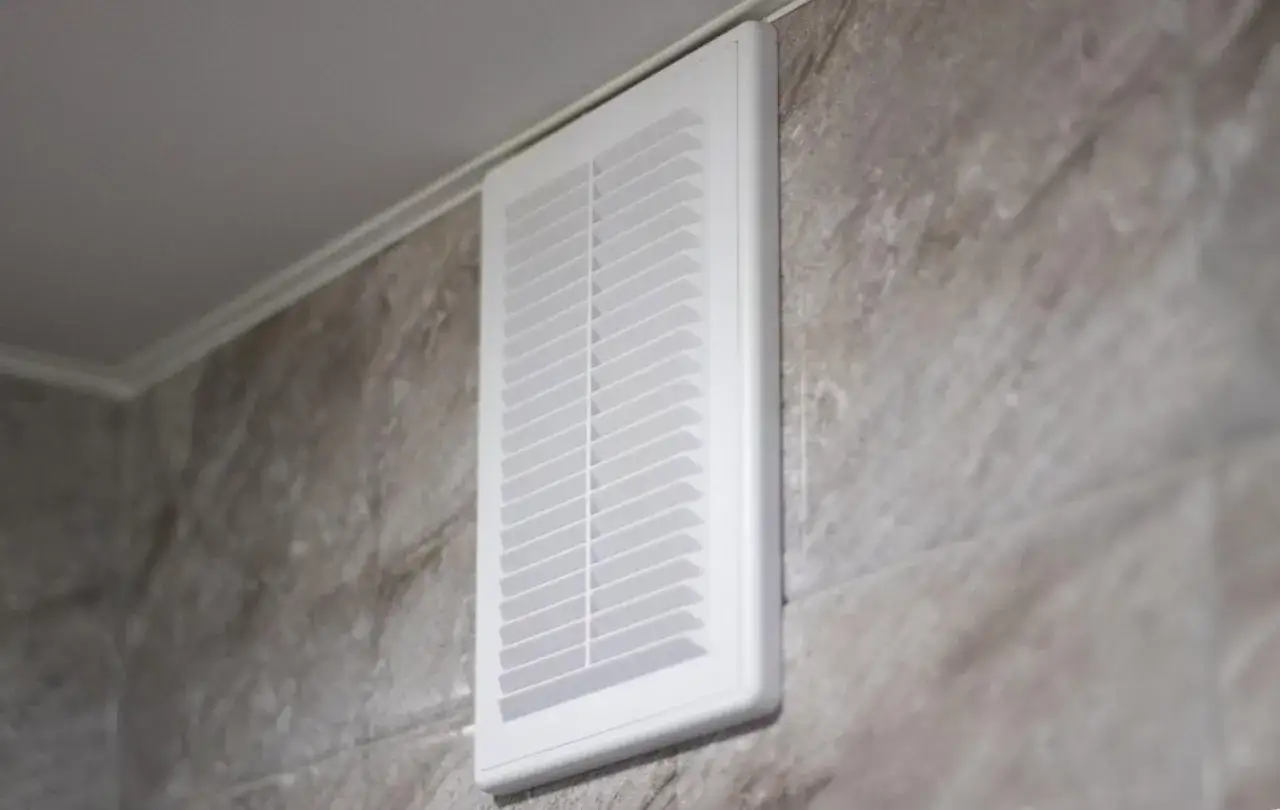

Instrukcja montażu mechanicznego: Jak osadzić wentylator w otworze wentylacyjnym?

Po wykonaniu podłączeń elektrycznych czas na fizyczne zamocowanie wentylatora. Pamiętaj, że prawidłowy montaż mechaniczny jest równie ważny jak elektryczny.

1. Przygotowanie otworu: Upewnij się, że otwór wentylacyjny w ścianie lub suficie jest czysty i ma odpowiednią średnicę (zazwyczaj 100 mm lub 125 mm), zgodną ze średnicą króćca wentylatora. Jeśli otwór jest zbyt duży, możesz go uzupełnić pianką montażową lub zaprawą.
2. Umiejscowienie wentylatora: Wsuń króciec wentylatora do otworu wentylacyjnego. Miejsce montażu powinno znajdować się jak najwyżej, blisko źródła pary (np. prysznica), ale w bezpiecznej odległości od bezpośredniego strumienia wody (strefy ochronne w łazience!).
3. Mocowanie: Przyłóż wentylator do ściany/sufitu i zaznacz miejsca na otwory montażowe. Wywierć otwory, wsuń kołki rozporowe i przykręć wentylator za pomocą wkrętów. Upewnij się, że jest on stabilnie zamocowany i poziomo (jeśli to wentylator ścienny).
4. Uszczelnienie: Po zamocowaniu wentylatora, szczeliny między obudową a ścianą możesz uszczelnić silikonem sanitarnym. Zapobiegnie to przedostawaniu się powietrza z zewnątrz lub z przestrzeni między ścianą a wentylatorem, co mogłoby zakłócić jego pracę i estetykę.
5. Założenie maskownicy: Na koniec zamontuj ozdobną maskownicę wentylatora, zazwyczaj mocowaną na zatrzaski lub małe śrubki.

Pamiętaj, aby podczas montażu mechanicznego nie uszkodzić przewodów elektrycznych.

Pierwsze uruchomienie i konfiguracja jak "nauczyć" wentylator Twojej łazienki?

Po podłączeniu i zamontowaniu wentylatora, czas na jego "kalibrację", czyli dostosowanie ustawień do specyfiki Twojej łazienki. To kluczowy etap, który zapewni optymalną pracę urządzenia.

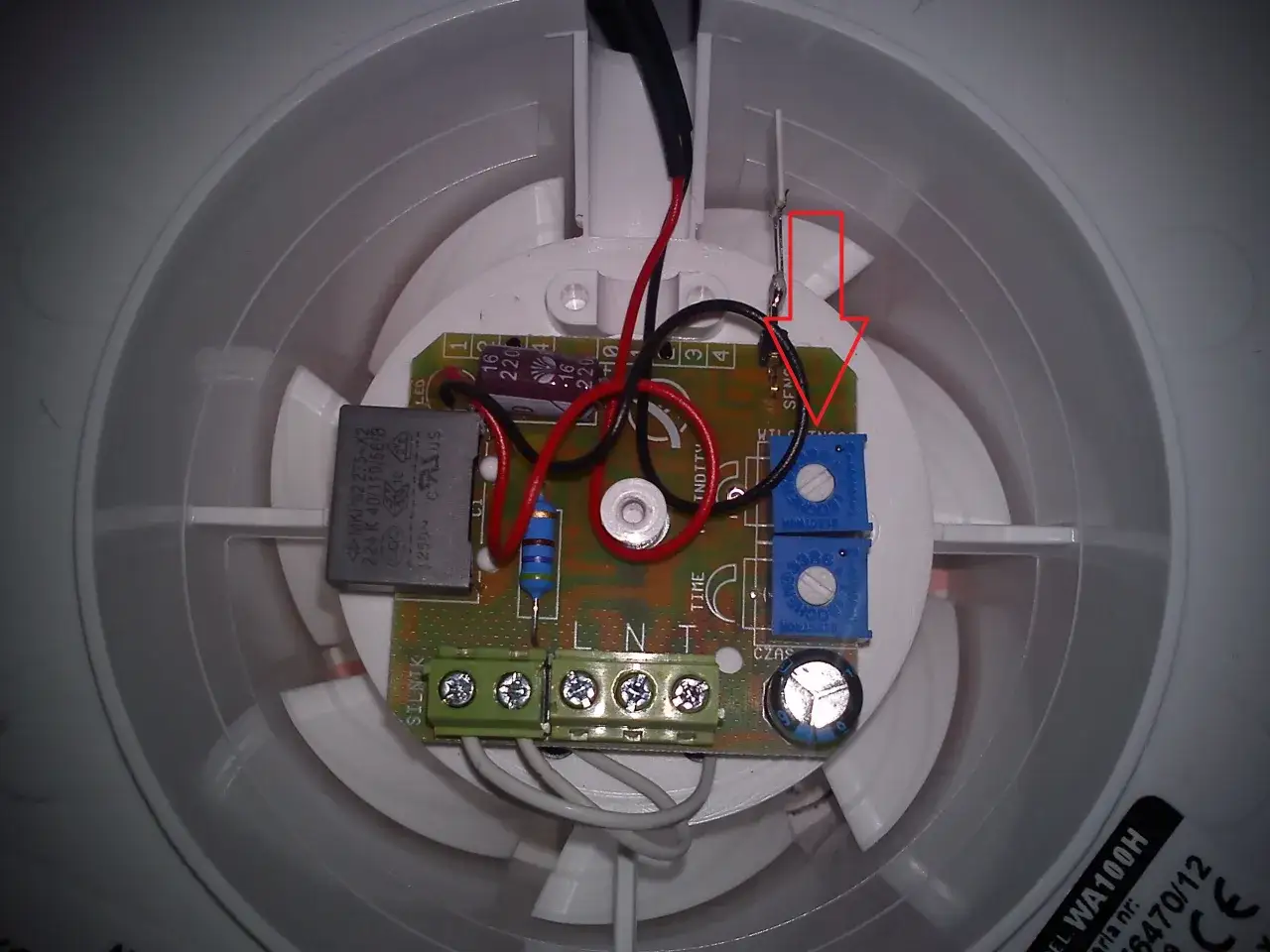

Regulacja higrostatu: Jak ustawić idealny próg wilgotności, by wentylator nie włączał się bez potrzeby?

Higrostat, czyli czujnik wilgoci, jest regulowany za pomocą małego potencjometru, zazwyczaj oznaczonego literą "H". Znajdziesz go pod maskownicą wentylatora. Typowy zakres regulacji to 60-90% wilgotności względnej. Celem jest takie ustawienie, aby wentylator uruchamiał się, gdy wilgotność faktycznie wzrośnie (np. podczas kąpieli), ale nie włączał się bez potrzeby, np. z powodu naturalnej wilgotności powietrza w pomieszczeniu.

Moja sugestia to zacząć od ustawienia w zakresie 60-75%. Jeśli wentylator włącza się zbyt często bez wyraźnego powodu, delikatnie zwiększ próg wilgotności. Jeśli natomiast nie reaguje na parę po kąpieli, zmniejsz go. Pamiętaj, że wszelkie regulacje potencjometrami "H" i "T" należy wykonywać przy odłączonym zasilaniu! Po regulacji włącz zasilanie i obserwuj pracę urządzenia. Może to wymagać kilku prób, aby znaleźć idealne ustawienie dla Twojej łazienki.

Ustawienie timera: Ile minut powinien pracować wentylator po kąpieli, by skutecznie osuszyć powietrze?

Timer, czyli wyłącznik czasowy, regulowany jest potencjometrem oznaczonym literą "T". Określa on, jak długo wentylator będzie pracował po spadku wilgotności poniżej progu (w przypadku pracy z higrostatem) lub po wyłączeniu impulsu na zacisku T/LT (w przypadku ręcznego uruchomienia, np. ze światłem). Typowy zakres regulacji to 2-30 minut.

Optymalny czas pracy zależy od wielkości Twojej łazienki i intensywności korzystania z niej. Dla małych łazienek zazwyczaj wystarczy 5-10 minut, aby skutecznie usunąć parę. W średnich i większych pomieszczeniach, lub gdy wentylacja jest mniej wydajna, może być potrzebne 10-15 minut. Podobnie jak w przypadku higrostatu, regulacji dokonuj przy odłączonym zasilaniu. Po ustawieniu i włączeniu zasilania, sprawdź, czy wentylator pracuje przez odpowiedni czas po wyłączeniu światła lub po spadku wilgotności.

Test poprawności działania: Sprawdź, czy wszystko działa zgodnie z planem

Po podłączeniu i wstępnej konfiguracji, nadszedł czas na testy. To moment, w którym upewnisz się, że cała Twoja praca przyniosła oczekiwany efekt.

1. Test higrostatu: Wejdź pod prysznic lub nalej gorącej wody do wanny, aby wytworzyć parę w łazience. Obserwuj wentylator. Powinien uruchomić się automatycznie po kilku minutach, gdy poziom wilgotności wzrośnie. Po zakończeniu kąpieli, gdy wilgotność zacznie spadać, wentylator powinien pracować przez czas ustawiony na timerze.
2. Test timera (jeśli podłączony do włącznika światła): Włącz światło w łazience. Wentylator powinien się uruchomić. Wyłącz światło. Wentylator powinien kontynuować pracę przez czas ustawiony na timerze, a następnie wyłączyć się.

Jeśli wentylator zachowuje się zgodnie z oczekiwaniami, gratulacje! Jeśli nie, przejdź do sekcji rozwiązywania problemów.

Najczęstsze błędy i problemy jak ich uniknąć i co zrobić, gdy coś pójdzie nie tak?

Nawet przy najlepszych chęciach i starannym montażu, czasem coś może pójść nie tak. Oto najczęstsze problemy, z którymi spotykam się w praktyce, i sposoby ich rozwiązania.

Problem: Wentylator pracuje cały czas lub włącza się losowo. Co jest przyczyną?

Ciągła praca wentylatora lub jego niespodziewane uruchamianie to dość częsty problem, który może mieć kilka przyczyn:

• Zbyt nisko ustawiony próg wilgotności (H): Jeśli higrostat jest ustawiony na zbyt niską wartość (np. 50%), wentylator może reagować na naturalną wilgotność powietrza w pomieszczeniu, nawet jeśli nie ma w nim pary. Rozwiązanie: Zwiększ próg wilgotności (kręcąc potencjometrem "H" w prawo) przy odłączonym zasilaniu.
• Wysoka wilgotność w pomieszczeniu: Czasem wentylator pracuje cały czas, bo wilgotność w łazience faktycznie jest wysoka (np. suszysz pranie, masz nieszczelny kran). Rozwiązanie: Usuń źródło wilgoci lub zaakceptuj dłuższą pracę wentylatora.
• Podłączenie do włącznika z podświetleniem: To klasyczny problem. Włączniki z podświetleniem mogą indukować niewielkie napięcie na przewodzie sterującym (T/LT/SL), co wentylator interpretuje jako sygnał do pracy. Rozwiązanie: Zobacz "Wskazówka PRO" poniżej.
• Uszkodzenie automatyki: W rzadkich przypadkach może dojść do uszkodzenia czujnika wilgoci lub modułu sterującego. Rozwiązanie: Kontakt z serwisem lub wymiana wentylatora.

Problem: Wentylator w ogóle się nie uruchamia mimo dużej ilości pary.

Brak reakcji wentylatora na wilgoć również jest frustrujący, ale zazwyczaj łatwy do naprawienia:

• Fabrycznie zaklejona osłona czujnika wilgoci: Niektóre wentylatory mają na czujniku wilgoci małą naklejkę lub folię ochronną, którą należy usunąć przed uruchomieniem. Zapomniałem o tym raz i szukałem problemu godzinami! Rozwiązanie: Sprawdź i usuń ewentualną osłonę.
• Zbyt wysoko ustawiony próg wilgotności (H): Jeśli higrostat jest ustawiony na zbyt wysoką wartość (np. 90%), wentylator może nie reagować nawet na intensywną parę. Rozwiązanie: Zmniejsz próg wilgotności (kręcąc potencjometrem "H" w lewo) przy odłączonym zasilaniu.
• Błędne podłączenie elektryczne: Brak zasilania na zaciskach L lub N, lub nieprawidłowe podłączenie przewodów. Rozwiązanie: Sprawdź poprawność podłączenia zgodnie ze schematem, upewniając się, że na L i N jest stałe zasilanie.
• Brak napięcia: Sprawdź bezpieczniki i czy w ogóle jest prąd w obwodzie.

Problem: Kręcę pokrętłami, a ustawienia się nie zmieniają dlaczego?

To bardzo proste, a często pomijane. Wiele wentylatorów z higrostatem i timerem wymaga, aby regulacji dokonywać przy odłączonym zasilaniu. Jeśli próbujesz zmieniać ustawienia, gdy wentylator jest pod napięciem, sterownik może nie "zarejestrować" tych zmian, co sprawia wrażenie, że pokrętła nie działają. Rozwiązanie: Zawsze odłącz zasilanie przed regulacją potencjometrów "H" i "T". Dopiero po ustawieniu włącz zasilanie i sprawdź efekty.

Przeczytaj również: 1 cal rury to nie 25,4 mm! Odkryj prawdziwe wymiary DN25.

Wskazówka PRO: Uważaj na włączniki z podświetleniem!

Jak wspomniałem wcześniej, włączniki światła z podświetleniem (np. małą diodą LED) są częstą przyczyną problemów z wentylatorami łazienkowymi, zwłaszcza tymi z zaawansowaną elektroniką. Dzieje się tak, ponieważ podświetlenie wymaga niewielkiego przepływu prądu, który może indukować na przewodzie sterującym (T/LT/SL) napięcie wystarczające do uruchomienia wentylatora, nawet gdy światło jest wyłączone. Skutkuje to ciągłą pracą urządzenia lub jego losowym włączaniem.

Jeśli masz taki włącznik i wentylator pracuje bez przerwy, masz kilka opcji:

• Wymień włącznik: Najprostszym i najskuteczniejszym rozwiązaniem jest wymiana włącznika z podświetleniem na standardowy, bez podświetlenia.
• Zastosuj specjalny filtr: Niektórzy producenci oferują specjalne moduły filtrujące (kondensatory), które eliminują to indukowane napięcie. Należy je podłączyć równolegle do przewodów sterujących.
• Odłącz podświetlenie: Jeśli włącznik na to pozwala, możesz spróbować odłączyć samą diodę podświetlającą.

Pamiętaj, że zawsze warto sprawdzić specyfikację wentylatora niektórzy producenci w instrukcji jasno ostrzegają przed używaniem włączników z podświetleniem.
