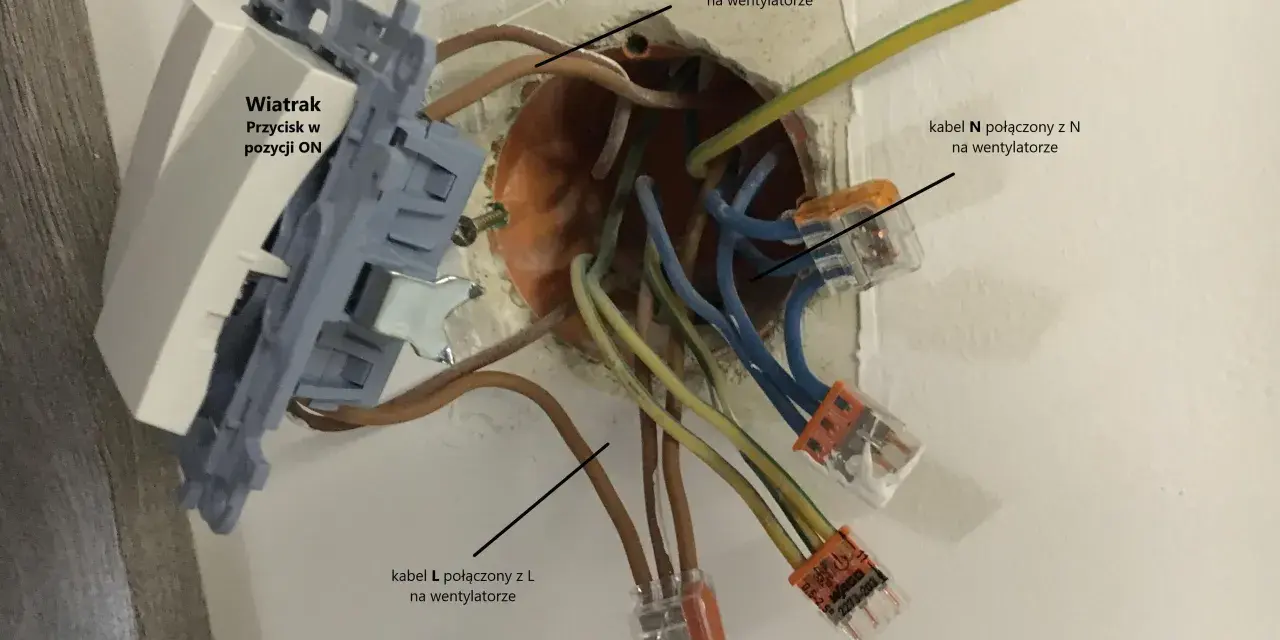

Jak podłączyć wentylator do światła? Schematy, bezpieczeństwo, porady

Dlaczego prawidłowe podłączenie wentylatora to klucz do komfortu i bezpieczeństwa w łazience?

Skuteczna wentylacja w łazience to nie tylko kwestia komfortu, ale przede wszystkim zdrowia i trwałości pomieszczenia. Nadmierna wilgoć, która często gromadzi się w łazienkach, prowadzi do wielu nieprzyjemnych konsekwencji. Zaparowane lustra i szyby to tylko wierzchołek góry lodowej. Prawdziwym problemem jest rozwój pleśni i grzybów na ścianach, sufitach, a nawet w fugach, co nie tylko szpeci, ale przede wszystkim jest szkodliwe dla dróg oddechowych. Do tego dochodzą nieprzyjemne zapachy i ogólny dyskomfort. Prawidłowo podłączony wentylator mechaniczny to zatem inwestycja w zdrowie domowników i ochronę konstrukcji budynku.

Koniec z zaparowanym lustrem i wilgocią rola wentylacji mechanicznej

Wentylacja mechaniczna, realizowana przez wentylator łazienkowy, skutecznie usuwa wilgotne powietrze, które jest główną przyczyną kondensacji pary wodnej. Dzięki temu zapomnisz o zaparowanych lustrach i szybach, a Twoja łazienka będzie zawsze świeża i sucha. Co więcej, wentylator chroni ściany, sufity i fugi przed destrukcyjnym działaniem wilgoci, zapobiegając rozwojowi szkodliwych mikroorganizmów. To nie tylko estetyka, ale także znaczące przedłużenie żywotności materiałów wykończeniowych. Poprawia się jakość powietrza, a komfort użytkowania łazienki wzrasta nieporównywalnie. Warto zadbać o to, aby wentylator działał efektywnie, a to zaczyna się od prawidłowego podłączenia.

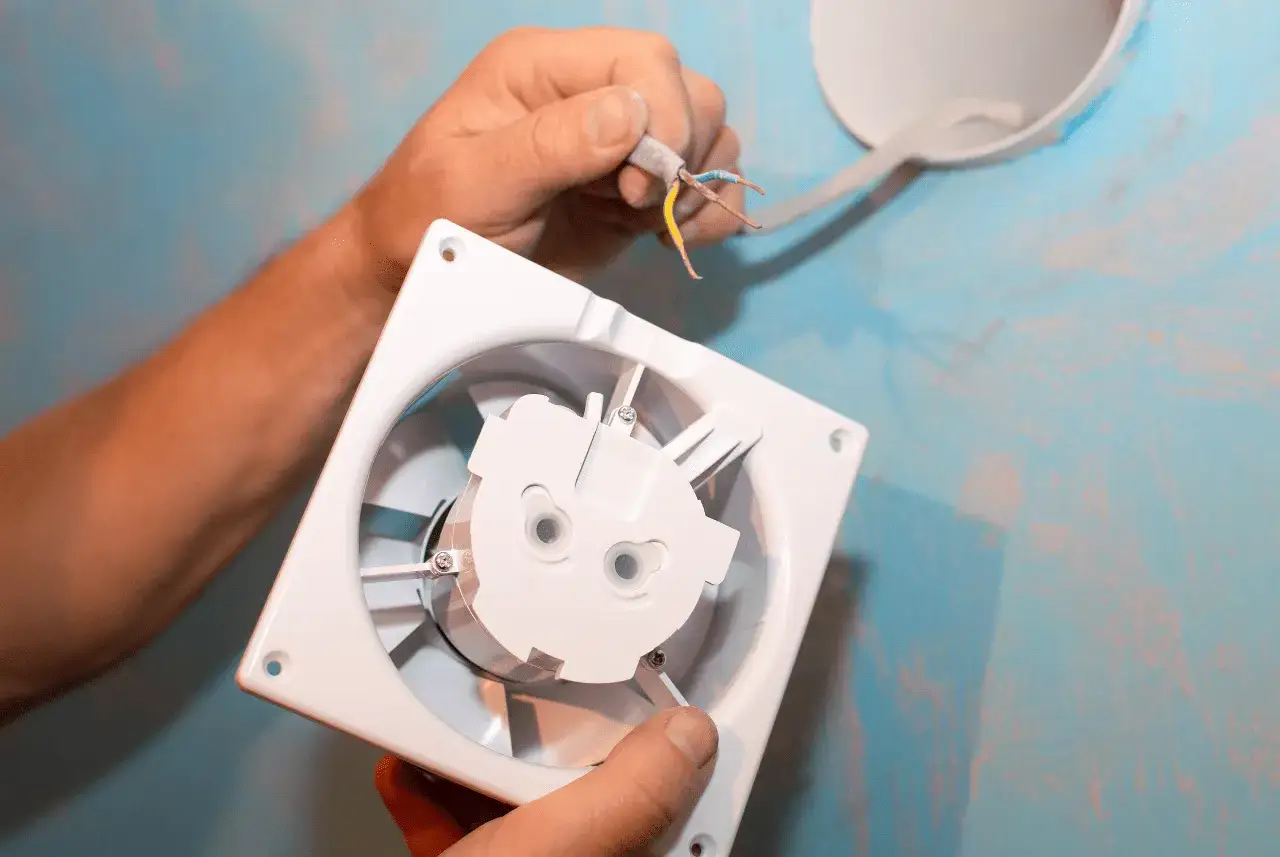

Zanim zaczniesz: Niezbędne narzędzia i materiały, które musisz przygotować

Przed przystąpieniem do jakichkolwiek prac elektrycznych, kluczowe jest przygotowanie wszystkich niezbędnych narzędzi i materiałów. Upewnienie się, że masz wszystko pod ręką, pozwoli Ci pracować sprawnie i bezpiecznie. Oto lista, którą zawsze mam ze sobą:

• Śrubokręty izolowane (płaskie i krzyżakowe) absolutna podstawa bezpieczeństwa.
• Szczypce do ściągania izolacji precyzyjne i bezpieczne usuwanie izolacji z przewodów.
• Próbnik napięcia Twój najważniejszy sprzymierzeniec, o którym szerzej opowiem za chwilę.
• Wentylator łazienkowy oczywiście, odpowiedni model do Twoich potrzeb.
• Odpowiedni przewód elektryczny zazwyczaj o minimalnym przekroju 3x1,5 mm² (dla fazy, neutralnego i ewentualnie sterującego).
• Kostki zaciskowe lub złączki WAGO do pewnego i bezpiecznego łączenia przewodów.
• Taśma izolacyjna do zabezpieczania nieużywanych końcówek przewodów.
• Nóż monterski do precyzyjnych prac z izolacją.
• Drabina stabilna i bezpieczna, jeśli wentylator montowany jest wysoko.

Pamiętaj, że posiadanie wszystkich tych elementów przed rozpoczęciem pracy to podstawa sprawnego i bezpiecznego montażu.

Bezpieczeństwo przede wszystkim! O czym musisz pamiętać przed rozpoczęciem prac?

Prace z instalacją elektryczną to nie przelewki. Są potencjalnie niebezpieczne i wymagają szczególnej ostrożności oraz odpowiedzialności. Jako Albert Szulc, zawsze podkreślam, że priorytetem jest ochrona życia i zdrowia. Wszelkie czynności należy wykonywać z najwyższą starannością i zgodnie z zasadami bezpieczeństwa. Nie ma tu miejsca na pośpiech czy improwizację.

Krok #1: Jak prawidłowo i bezpiecznie wyłączyć zasilanie?

To jest absolutnie najważniejszy krok. Nigdy, przenigdy nie zaczynaj pracy przy instalacji elektrycznej bez wyłączenia zasilania! Oto jak to zrobić prawidłowo:

1. Udaj się do rozdzielni elektrycznej (skrzynki z bezpiecznikami) w Twoim domu lub mieszkaniu.
2. Zlokalizuj odpowiedni bezpiecznik lub wyłącznik różnicowoprądowy, który odpowiada za obwód łazienki. Jeśli nie jesteś pewien, który to, dla bezpieczeństwa wyłącz główny wyłącznik prądu dla całego mieszkania/domu. Lepiej odciąć zasilanie w całym domu na chwilę, niż ryzykować.
3. Wyłącz bezpiecznik lub wyłącznik. Zazwyczaj oznacza to przestawienie dźwigni w dół lub wykręcenie bezpiecznika.
4. Upewnij się, że zasilanie jest odłączone. Nie polegaj tylko na tym, że światło w łazience zgasło.

Ten krok jest fundamentalny i nie wolno go pomijać.

Próbnik napięcia Twój najważniejszy sprzymierzeniec

Po wyłączeniu zasilania, kolejnym, równie ważnym krokiem jest weryfikacja braku napięcia za pomocą próbnika. To narzędzie jest Twoim najważniejszym sprzymierzeńcem. Jak go używać?

• Włóż końcówkę próbnika do każdego przewodu (fazy, neutralnego, sterującego) w puszce, gdzie będziesz podłączać wentylator.
• Obserwuj lampkę lub wskaźnik na próbniku. Jeśli się nie zaświeci (lub nie wskaże napięcia), oznacza to, że w przewodzie nie ma prądu.

Sprawdź każdy przewód, nawet jeśli jesteś pewien, że zasilanie jest wyłączone. Próbnik napięcia to ostatnia linia obrony przed porażeniem prądem. Nigdy nie dotykaj przewodów bez wcześniejszego sprawdzenia ich próbnikiem!

Uprawnienia SEP G1: Kiedy możesz podłączyć wentylator samodzielnie, a kiedy wezwać elektryka?

W Polsce, zgodnie z przepisami, prace związane z eksploatacją, montażem i remontami instalacji elektrycznych wymagają posiadania odpowiednich uprawnień kwalifikacyjnych SEP G1. To bardzo ważna informacja, której nie wolno lekceważyć. Ja sam, jako Albert Szulc, zawsze podkreślam wagę tych uprawnień.

• Kiedy możesz podłączyć wentylator samodzielnie? Jeśli posiadasz uprawnienia SEP G1 lub jesteś osobą posiadającą odpowiednie kwalifikacje i doświadczenie w pracach elektrycznych, a także czujesz się pewnie w kwestii bezpieczeństwa i prawidłowego wykonania podłączenia, możesz podjąć się tego zadania. Dotyczy to również prostych wymian wentylatora w istniejącej, sprawdzonej i prawidłowo wykonanej instalacji.
• Kiedy bezwzględnie wezwać wykwalifikowanego elektryka? Jeśli brakuje Ci doświadczenia w pracach elektrycznych, nie masz pewności co do bezpieczeństwa instalacji, musisz modyfikować istniejącą instalację (np. prowadzić nowe przewody, zmieniać układ), lub po prostu nie czujesz się na siłach, aby wykonać to zadanie, koniecznie wezwij wykwalifikowanego elektryka z uprawnieniami SEP G1. Pamiętaj, że bezpieczeństwo jest najważniejsze, a błędy w instalacji elektrycznej mogą mieć tragiczne konsekwencje.

Nie ryzykuj, jeśli masz jakiekolwiek wątpliwości. Profesjonalista wykona pracę bezpiecznie i zgodnie z normami.

Jak podłączyć standardowy wentylator, aby włączał się razem ze światłem?

Podłączenie standardowego wentylatora łazienkowego, który uruchamia się i wyłącza synchronicznie z oświetleniem, to najprostsze z rozwiązań. Jest to idealny wybór dla osób, które szukają podstawowej funkcjonalności i nie potrzebują zaawansowanych opcji, takich jak opóźnienie czasowe. Chociaż schemat jest stosunkowo prosty, wymaga precyzji i dokładności, aby zapewnić prawidłowe działanie i bezpieczeństwo.

Rozpoznawanie przewodów w puszce: Co oznaczają kolory L, N i PE?

Zanim zaczniesz cokolwiek podłączać, musisz wiedzieć, co oznaczają poszczególne kolory przewodów. W polskiej instalacji elektrycznej obowiązują standardy, które musisz znać:

• L (faza): Przewód fazowy, na którym pojawia się napięcie. Zazwyczaj ma kolor brązowy lub czarny. To on "niesie" prąd.
• N (neutralny): Przewód neutralny, który zamyka obwód. Zawsze ma kolor niebieski.
• PE (ochronny/uziemienie): Przewód ochronny, służący do uziemienia. Ma kolor żółto-zielony.

W przypadku wentylatorów łazienkowych, które często posiadają II klasę ochronności (oznaczoną symbolem podwójnego kwadratu), przewód PE zazwyczaj nie jest podłączany bezpośrednio do kostki wentylatora. Jeśli jednak przewód żółto-zielony jest obecny w instalacji, należy go odpowiednio zabezpieczyć, np. zaizolować złączką WAGO lub taśmą izolacyjną i pozostawić niepodłączony. Zawsze jednak warto sprawdzić instrukcję konkretnego modelu wentylatora. Pamiętaj, że prawidłowe rozpoznanie każdego przewodu przed podłączeniem to klucz do sukcesu.

Instrukcja krok po kroku: Podłączenie do włącznika pojedynczego

Oto jak podłączyć standardowy wentylator do włącznika pojedynczego, krok po kroku:

1. Upewnij się, że zasilanie jest wyłączone i sprawdzone próbnikiem! To podstawa.
2. Zlokalizuj przewody wychodzące z sufitu lub ściany w miejscu montażu wentylatora. Będziesz potrzebować przewodu fazowego (L) od włącznika światła oraz przewodu neutralnego (N).
3. Ostrożnie ściągnij izolację z końcówek przewodów na długość około 1 cm. Użyj do tego szczypiec do ściągania izolacji, aby nie uszkodzić żył.
4. Podłącz przewód fazowy (L) od włącznika (ten, na którym pojawia się napięcie po włączeniu światła) do zacisku oznaczonego "L" w wentylatorze.
5. Podłącz przewód neutralny (N) (niebieski) do zacisku oznaczonego "N" w wentylatorze.
6. Jeśli jest obecny przewód PE (żółto-zielony), zaizoluj go i pozostaw niepodłączony, chyba że instrukcja wentylatora wyraźnie wskazuje inaczej i ma on dedykowany zacisk PE.
7. Sprawdź, czy wszystkie połączenia są solidne i nie ma luźnych przewodów.
8. Zamocuj wentylator w obudowie.
9. Włącz zasilanie w rozdzielni i sprawdź poprawność działania wentylatora, włączając i wyłączając światło.

Jak podłączyć wentylator z timerem? Schemat dla bardziej wymagających

Wentylatory z timerem to znacznie bardziej funkcjonalne rozwiązanie, które pozwala na pracę urządzenia przez określony czas po wyłączeniu światła. To idealne, gdy chcemy, aby wilgoć była usuwana jeszcze przez kilka minut po opuszczeniu łazienki. Ich podłączenie jest nieco bardziej skomplikowane niż wentylatorów standardowych, ponieważ wymaga doprowadzenia dodatkowego przewodu. Warto wspomnieć, że wentylatory z czujnikiem wilgoci (higrostatem) podłącza się w podobny sposób, gdyż one również potrzebują stałego zasilania do monitorowania wilgotności.

Czym różni się instalacja z timerem i dlaczego potrzebujesz trzech przewodów?

Główna różnica polega na tym, że wentylator z timerem potrzebuje stałego zasilania, aby jego wewnętrzny zegar mógł odmierzać czas po wyłączeniu światła. Dlatego, oprócz standardowej fazy (L) i przewodu neutralnego (N), potrzebny jest dodatkowy przewód faza sterująca (LT, LS lub T), która jest podłączona do włącznika światła. To właśnie na tym przewodzie pojawia się napięcie, gdy włączamy światło, i to ono "informuje" wentylator, że ma rozpocząć pracę i uruchomić timer. Podsumowując, do wentylatora z timerem musisz doprowadzić trzy przewody, a wszystkie trzy zaciski w wentylatorze muszą być podłączone.

Stała faza (L), faza sterująca (LT) i neutralny (N) szczegółowy schemat podłączenia

Podłączenie wentylatora z timerem wymaga większej precyzji. Oto instrukcja krok po kroku:

1. Upewnij się, że zasilanie jest wyłączone i sprawdzone próbnikiem! To niezmienna zasada.
2. Zlokalizuj przewody w miejscu montażu wentylatora. Będziesz potrzebować:
   • Stałą fazę (L) przewód, na którym zawsze jest napięcie, niezależnie od włącznika światła.
   • Fazę sterującą (LT/LS/T) przewód, na którym pojawia się napięcie po włączeniu światła.
   • Przewód neutralny (N) niebieski.
3. Ostrożnie ściągnij izolację z końcówek przewodów (ok. 1 cm).
4. Podłącz stałą fazę (L) do zacisku oznaczonego "L" w wentylatorze.
5. Podłącz fazę sterującą od włącznika światła (LT/LS/T) do zacisku oznaczonego "LT", "LS" lub "T" w wentylatorze (oznaczenia mogą się różnić w zależności od producenta).
6. Podłącz przewód neutralny (N) do zacisku oznaczonego "N" w wentylatorze.
7. Jeśli jest obecny przewód PE (żółto-zielony), zaizoluj go i pozostaw niepodłączony.
8. W przypadku starszych instalacji, gdzie brakuje dodatkowej żyły dla fazy sterującej, może być konieczna wymiana przewodu na 4-żyłowy lub poprowadzenie dodatkowego przewodu. To jest moment, w którym warto rozważyć wezwanie elektryka.
9. Sprawdź wszystkie połączenia pod kątem solidności.
10. Zamocuj wentylator i po włączeniu zasilania sprawdź jego działanie.

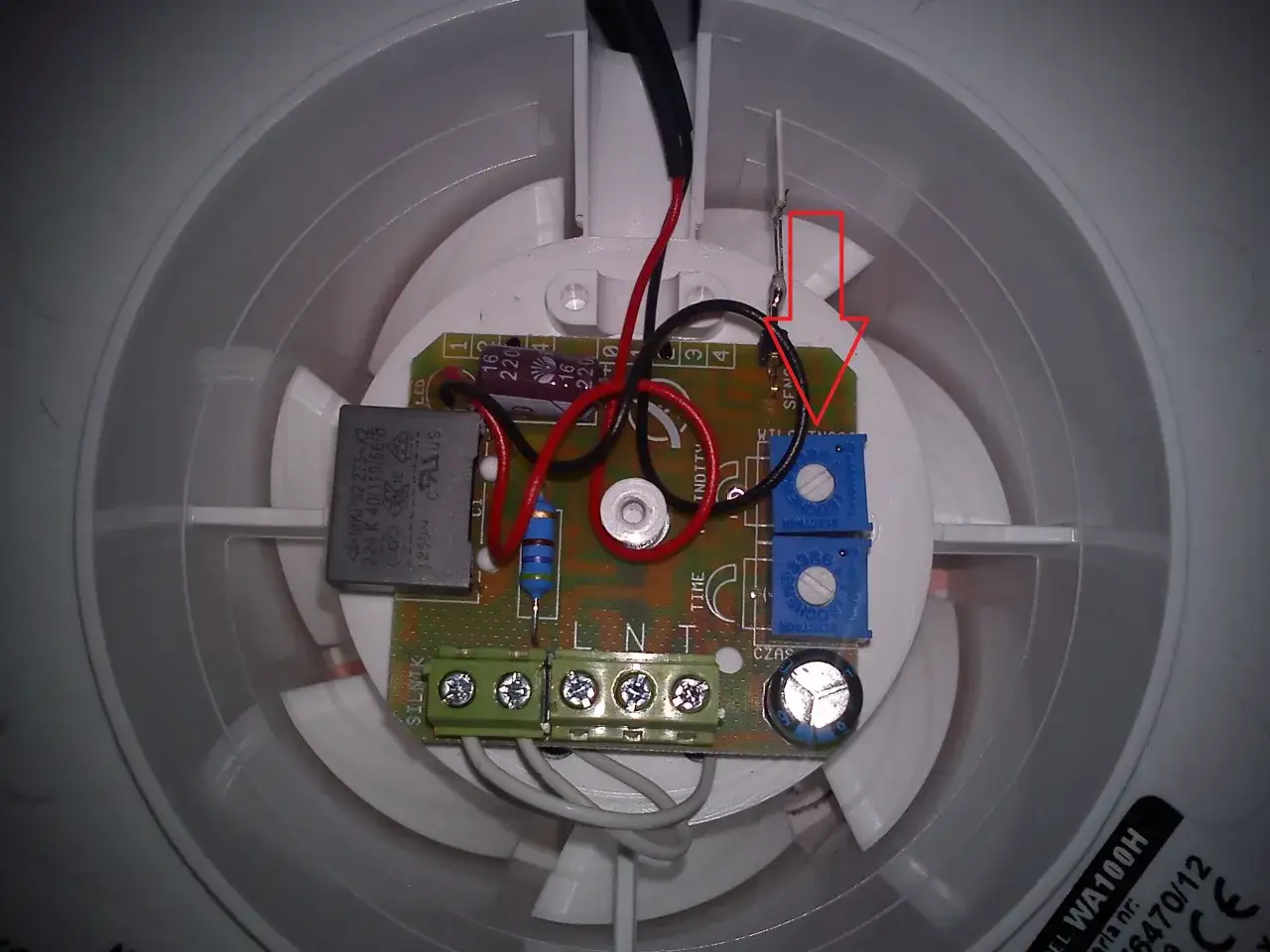

Jak ustawić czas opóźnienia w wentylatorze? Praktyczne wskazówki

Po prawidłowym podłączeniu wentylatora z timerem, nadszedł czas na jego konfigurację. Ustawienie czasu opóźnienia jest zazwyczaj proste i odbywa się za pomocą małego potencjometru (pokrętła) lub przełącznika DIP, umieszczonego na płytce sterującej wentylatora. Dostęp do niego uzyskasz po zdjęciu przedniej kratki lub obudowy wentylatora.

• Potencjometr: Małe pokrętło, które pozwala płynnie regulować czas pracy wentylatora po wyłączeniu światła, zazwyczaj w zakresie od kilku do kilkudziesięciu minut.
• Przełączniki DIP: Małe przełączniki, które ustawia się w pozycji "ON" lub "OFF", aby wybrać predefiniowany czas opóźnienia.

Moja rada: optymalny czas pracy wentylatora to zazwyczaj od 5 do 20 minut. Zależy to od wielkości łazienki, intensywności użytkowania oraz tego, jak szybko chcesz pozbyć się wilgoci. Eksperymentuj z ustawieniami, aby znaleźć idealny balans między efektywnością a zużyciem energii.

Niezależne sterowanie: Jak podłączyć wentylator i światło pod włącznik podwójny?

Włącznik podwójny to rozwiązanie, które oferuje znacznie większą elastyczność i kontrolę nad funkcjami łazienki. Jeśli chcesz decydować, kiedy wentylator ma pracować, niezależnie od tego, czy światło jest włączone, czy wyłączone, to jest to opcja dla Ciebie. Pozwala to na niezależne sterowanie wentylacją i oświetleniem, co dla wielu użytkowników jest znacznie wygodniejsze.

Zalety oddzielnego sterowania wentylacją i oświetleniem

Oddzielne sterowanie wentylacją i oświetleniem za pomocą włącznika podwójnego przynosi szereg korzyści:

• Oszczędność energii: Wentylator włącza się tylko wtedy, gdy jest to naprawdę potrzebne, np. po kąpieli. Nie musi pracować za każdym razem, gdy zapalasz światło, co przekłada się na niższe rachunki za prąd.
• Komfort użytkowania: Wentylator nie pracuje niepotrzebnie, co zmniejsza hałas w łazience. Możesz włączyć światło bez uruchamiania wentylatora, jeśli nie ma takiej potrzeby.
• Większa kontrola: Użytkownik ma pełną kontrolę nad intensywnością i czasem wentylacji. Możesz włączyć wentylator na dłużej po intensywnej kąpieli lub w ogóle go nie uruchamiać, jeśli tylko wchodzisz na chwilę do łazienki.
• Dłuższa żywotność urządzenia: Mniejsza liczba cykli pracy wentylatora przekłada się na jego dłuższą żywotność.

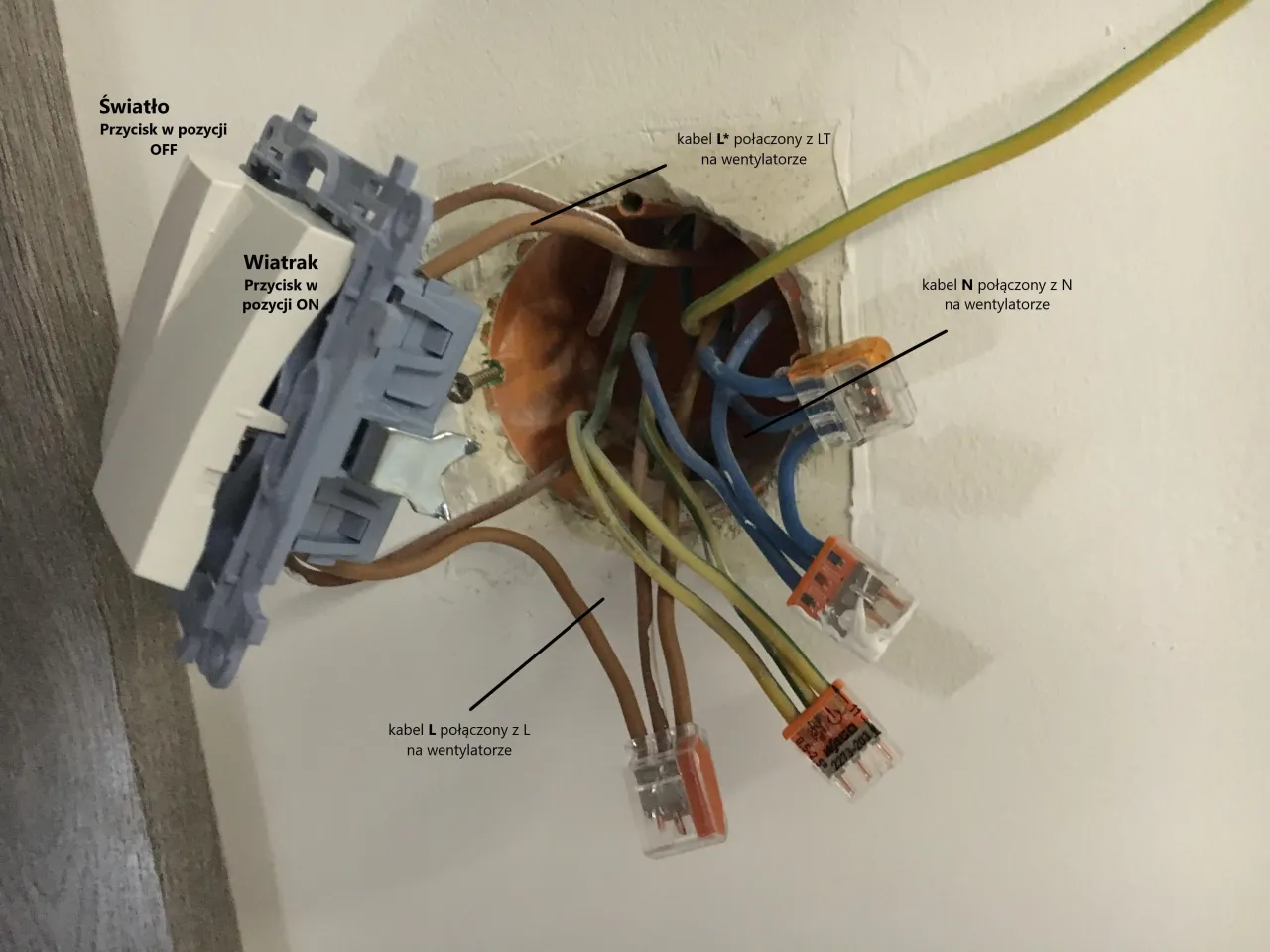

Schemat instalacji dla włącznika dwubiegunowego jak to zrobić poprawnie?

Podłączenie wentylatora i światła pod włącznik podwójny wymaga nieco więcej uwagi, ale jest jak najbardziej wykonalne. Oto jak to zrobić:

1. Upewnij się, że zasilanie jest wyłączone i sprawdzone próbnikiem! Bezpieczeństwo przede wszystkim.
2. Doprowadź do puszki włącznika przewód fazowy (L) zasilający oraz przewód neutralny (N) i ochronny (PE) jeśli wymagany dla włącznika, a nie wentylatora.
3. Zaciski włącznika podwójnego: Włącznik podwójny ma zazwyczaj jeden zacisk wejściowy (zasilający L) i dwa zaciski wyjściowe, po jednym dla każdego klawisza. Jeden klawisz będzie sterował oświetleniem, drugi wentylatorem.
4. Podłącz przewód fazowy (L) (brązowy/czarny) zasilający do wspólnego zacisku wejściowego włącznika (często oznaczonego jako "L" lub strzałką do wewnątrz).
5. Z jednego wyjścia włącznika (np. klawisz 1) poprowadź przewód fazowy do oświetlenia (do żarówki).
6. Z drugiego wyjścia włącznika (np. klawisz 2) poprowadź przewód fazowy do zacisku "L" wentylatora.
7. Doprowadź przewód neutralny (N) (niebieski) bezpośrednio do zacisku "N" wentylatora (oraz do oświetlenia).
8. Jeśli wentylator posiada timer, do zacisku "L" w wentylatorze podłącz stałą fazę (L), a do zacisku "LT" (lub podobnego) podłącz fazę sterującą od drugiego klawisza włącznika. Pamiętaj, że w tym przypadku stała faza musi być doprowadzona niezależnie od włącznika.
9. Upewnij się, że wszystkie połączenia są solidne, dobrze zaizolowane i bezpieczne.
10. Zamocuj włącznik i wentylator, a następnie włącz zasilanie i sprawdź działanie obu obwodów niezależnie.

Najczęstsze błędy podczas montażu i jak ich unikać poradnik troubleshooting

Nawet przy największej ostrożności i dokładności, podczas montażu wentylatora mogą pojawić się problemy. Znam to z własnego doświadczenia. Znajomość najczęstszych błędów i ich przyczyn pozwala na szybką diagnozę i skuteczne rozwiązanie, a także, co najważniejsze, zwiększa bezpieczeństwo. Nie panikuj, jeśli coś nie działa od razu często to drobiazgi.

Problem: Wentylator nie włącza się co sprawdzić w pierwszej kolejności?

Jeśli wentylator nie reaguje na włączenie światła lub przełącznika, oto co powinieneś sprawdzić:

• Brak zasilania: W pierwszej kolejności sprawdź bezpiecznik w rozdzielni elektrycznej. Upewnij się, że nie został wyłączony lub nie przepalił się. Sprawdź również, czy włącznik światła działa poprawnie czy światło się zapala?
• Błędne podłączenie przewodów: To bardzo częsta przyczyna. Zweryfikuj, czy przewód fazowy (L) i neutralny (N) są prawidłowo podłączone do odpowiednich zacisków w wentylatorze. Mogło dojść do zamiany lub pominięcia któregoś z nich.
• Luźne połączenia: Sprawdź, czy wszystkie przewody są dobrze dokręcone w kostkach zaciskowych lub złączkach WAGO. Luźny styk to brak przepływu prądu.
• Uszkodzony wentylator: W ostateczności, jeśli wszystkie powyższe punkty są prawidłowe, a wentylator nadal nie działa, rozważ, czy urządzenie nie jest uszkodzone fabrycznie. To rzadkie, ale możliwe.

Problem: Wentylator z timerem pracuje tylko przez chwilę lub działa razem ze światłem

Ten problem niemal zawsze wskazuje na błędne podłączenie przewodów w wentylatorze z timerem. Zgodnie z moimi obserwacjami, najczęściej winne są następujące błędy:

• Brak stałego zasilania na zacisku L: Wentylator nie ma zasilania do podtrzymania timera. Sprawdź, czy do zacisku "L" wentylatora doprowadzona jest stała faza (niezależna od włącznika światła). Jeśli podłączyłeś tam fazę sterującą od włącznika, wentylator będzie działał jak standardowy model.
• Pomylenie przewodów L i LT: Często zdarza się zamienić miejscami przewody stałej fazy (L) i fazy sterującej (LT). W takiej sytuacji wentylator traktuje sygnał z włącznika jako stałe zasilanie, a stałe zasilanie jako sygnał sterujący, co prowadzi do nieprawidłowego działania timera.
• Niepodłączony jeden z przewodów: W wentylatorach z timerem wszystkie trzy zaciski (L, N, LT) muszą być podłączone. Pominięcie jednego z nich (najczęściej stałej fazy L) skutkuje brakiem działania timera.

Problem: Wentylator pracuje bez przerwy gdzie szukać przyczyny?

Ciągła praca wentylatora z timerem, nawet gdy światło jest wyłączone przez dłuższy czas, również ma swoje typowe przyczyny:

• Błędne podłączenie LT: Faza sterująca (LT) jest podłączona do stałej fazy (L) lub z jakiegoś powodu na przewodzie LT jest stałe napięcie. Sprawdź, czy po wyłączeniu światła na przewodzie LT faktycznie zanika napięcie.
• Uszkodzony timer: Wewnętrzny mechanizm timera w wentylatorze może być uszkodzony i nie wyłącza wentylatora po upływie ustawionego czasu. W takim przypadku wentylator wymaga naprawy lub wymiany.
• Nieprawidłowe ustawienie timera: Czas opóźnienia może być ustawiony na maksymalną wartość, która w niektórych modelach może wynosić nawet kilkadziesiąt minut. Sprawdź ustawienia potencjometru lub przełączników DIP. Czasami potencjometr może być również uszkodzony.

Przeczytaj również: Wymiary rur: Zrozum DN, cale i uniknij kosztownych pomyłek

Czego absolutnie nie robić? O niepodłączaniu uziemienia i zasilaniu z dwóch faz

Są pewne rzeczy, których podczas pracy z elektryką absolutnie nie wolno robić. Moje doświadczenie uczy, że ignorowanie tych zasad może prowadzić do poważnych konsekwencji:

• Niepodłączanie przewodu uziemienia (PE) tam, gdzie jest wymagane: Chociaż wentylatory łazienkowe często mają II klasę ochronności i nie wymagają podłączenia PE do samego urządzenia, zawsze należy sprawdzić instrukcję producenta. Jeśli wentylator ma zacisk PE, należy go podłączyć. Nigdy nie ignoruj przewodu PE, jeśli jest obecny w instalacji jeśli nie jest podłączany do wentylatora, należy go zaizolować i zabezpieczyć.
• Zasilanie z dwóch różnych faz: To jest SKRAJNIE NIEBEZPIECZNE. Podłączenie stałego zasilania (L) i zasilania sterującego (LT) z dwóch różnych faz (np. L1 i L2 w instalacji trójfazowej) grozi pojawieniem się napięcia międzyfazowego 400V. Może to doprowadzić do poważnego uszkodzenia wentylatora, pożaru, a nawet śmiertelnego porażenia prądem. Zawsze upewnij się, że wszystkie przewody (L, N, LT) pochodzą z tej samej fazy.
• Praca pod napięciem: To już powtarzałem wielokrotnie, ale powtórzę raz jeszcze: nigdy nie wykonuj żadnych prac, gdy zasilanie nie jest wyłączone i sprawdzone próbnikiem. Nawet "mały" prąd może być śmiertelny.
