Zawór trójdrożny Afriso: Jak ustawić dla komfortu i oszczędności?

Ten artykuł to praktyczny przewodnik dla każdego, kto chce opanować regulację zaworu trójdrożnego Afriso w swojej instalacji grzewczej. Dowiesz się, jak precyzyjnie ustawić zawór dla optymalnego komfortu i oszczędności, zarówno w ogrzewaniu podłogowym, jak i grzejnikowym, a także jak rozwiązać najczęstsze problemy.

Dlaczego poprawne ustawienie zaworu Afriso to klucz do wydajnego i oszczędnego ogrzewania?

W dzisiejszych czasach, gdy efektywność energetyczna i komfort cieplny stają się priorytetem w każdym domu, trudno przecenić rolę, jaką odgrywają zawory trójdrożne w naszych instalacjach grzewczych. Choć często pracują w ukryciu, to właśnie one są sercem precyzyjnej regulacji temperatury, decydując o tym, czy w naszych pomieszczeniach jest przyjemnie ciepło, a rachunki za ogrzewanie nie przyprawiają o zawrót głowy.

Zawór trójdrożny cichy bohater Twojej kotłowni

Co zyskasz dzięki precyzyjnej regulacji? Komfort, bezpieczeństwo i niższe rachunki

Prawidłowo ustawiony zawór trójdrożny to szereg wymiernych korzyści. Po pierwsze, to stabilna temperatura w pomieszczeniach, bez nieprzyjemnych wahań, co przekłada się na realny komfort domowników. Po drugie, to ochrona Twojej instalacji przed uszkodzeniami pomyśl tylko o ryzyku pękania rur podłogówki, gdyby temperatura zasilania była zbyt wysoka. Po trzecie, i co dla wielu najważniejsze, to optymalizacja zużycia paliwa. Gdy zawór pracuje efektywnie, kocioł nie musi produkować niepotrzebnie gorącej wody, a system grzewczy działa z maksymalną wydajnością. To bezpośrednio przekłada się na niższe rachunki za ogrzewanie. W moim doświadczeniu, jest to inwestycja w komfort i spokój użytkownika, która szybko się zwraca.

Zanim zaczniesz kręcić pokrętłem: szybkie wyjaśnienie zasady działania zaworu Afriso

Zanim przejdziemy do praktycznych wskazówek, musimy zrozumieć, co tak naprawdę regulujemy. Wiedza o podstawach technicznych działania zaworu pozwoli Ci na bardziej świadome i efektywne zarządzanie temperaturą w Twoim domu.

Funkcja mieszająca: jak powstaje idealna temperatura dla Twoich podłóg i grzejników

Zawór trójdrożny Afriso działa na zasadzie mieszania strumieni wody o różnych temperaturach. Do zaworu dopływa gorąca woda z zasilania (np. z kotła) oraz chłodniejsza woda powracająca z obiegu grzewczego. Wewnątrz zaworu, specjalny element (zawieradło) steruje proporcjami tych dwóch strumieni. Przykładowo, jeśli potrzebujemy niższej temperatury do ogrzewania podłogowego, zawór "otwiera się" bardziej na powrót z instalacji, a mniej na gorące zasilanie, mieszając je w odpowiednich proporcjach. Dzięki temu na wyjściu do obiegu otrzymujemy wodę o stabilnej, zadanej temperaturze. Jest to szczególnie ważne w ogrzewaniu podłogowym, które wymaga znacznie niższych temperatur zasilania, typowo w zakresie 25-50°C, podczas gdy grzejniki mogą potrzebować nawet 70-80°C.

Oznaczenia na korpusie (A, B, AB) co musisz wiedzieć, by zrozumieć przepływ wody

Na korpusie zaworu trójdrożnego znajdziesz zazwyczaj oznaczenia portów, które są kluczowe dla prawidłowego montażu i zrozumienia przepływu wody:

• Port AB: To wejście, do którego dopływa gorąca woda ze źródła ciepła (np. kocioł).
• Port A: To wyjście, z którego woda o zadanej, zmieszanej temperaturze trafia do obiegu grzewczego (np. do podłogówki lub grzejników).
• Port B: To wejście, do którego powraca chłodniejsza woda z obiegu grzewczego, która następnie jest mieszana z gorącą wodą z portu AB.

Ważne jest, aby zawsze zwracać uwagę na strzałki kierunku przepływu wody, które również znajdują się na korpusie zaworu. Prawidłowe podłączenie portów jest fundamentem jego poprawnego działania.

Różnica między zaworem trójdrożnym a czterodrożnym kiedy który ma sens?

Chociaż oba typy zaworów służą do mieszania, mają nieco inne zastosowania. Zawór trójdrożny, jak już wspomniałem, jest idealny do tworzenia jednego obiegu o kontrolowanej temperaturze (np. obieg ogrzewania podłogowego). Zawór czterodrożny natomiast, poza funkcją mieszania do obiegu grzewczego, jednocześnie podnosi temperaturę powrotu do kotła. Jest to szczególnie korzystne w przypadku kotłów stałopalnych, gdzie niska temperatura powrotu może prowadzić do korozji i skrócenia żywotności urządzenia. W skrócie: zawór trójdrożny skupia się na temperaturze wyjściowej do obiegu, a czterodrożny dba zarówno o obieg, jak i o ochronę kotła. W większości nowoczesnych instalacji z kotłami gazowymi czy olejowymi, gdzie kocioł sam dba o swoją ochronę, zawór trójdrożny jest wystarczający do regulacji temperatury obiegu.

Jak ustawić zawór trójdrożny Afriso? Instrukcja krok po kroku

Przejdźmy do sedna, czyli do praktycznej regulacji. Pamiętaj, że system grzewczy to organizm, który reaguje z pewną bezwładnością, dlatego kluczem jest cierpliwość i metoda małych kroków.

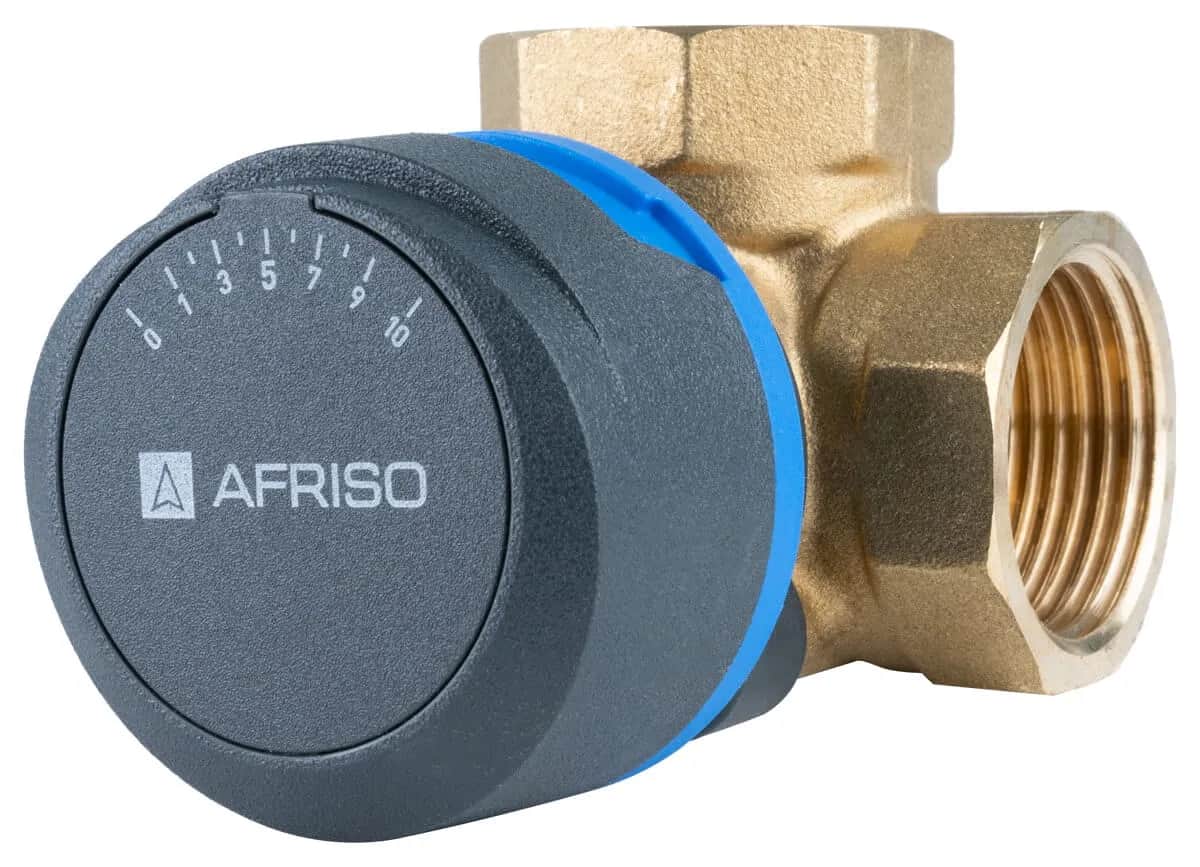

Krok 1: Zidentyfikuj swój model czy masz zawór ARV, ARV ProClick, a może inny?

Zanim zaczniesz cokolwiek regulować, warto wiedzieć, z jakim modelem zaworu masz do czynienia. Afriso oferuje popularne serie, takie jak ARV oraz nowsze ARV ProClick. Chociaż zasada działania i regulacji ręcznej jest bardzo podobna, mogą występować drobne różnice, na przykład w systemie montażu siłownika (ARV ProClick ma beznarzędziowy system, co jest dużym ułatwieniem przy ewentualnej automatyzacji). Sprawdź oznaczenia na korpusie zaworu pozwoli Ci to na ewentualne odnalezienie szczegółowej instrukcji producenta, jeśli zajdzie taka potrzeba.

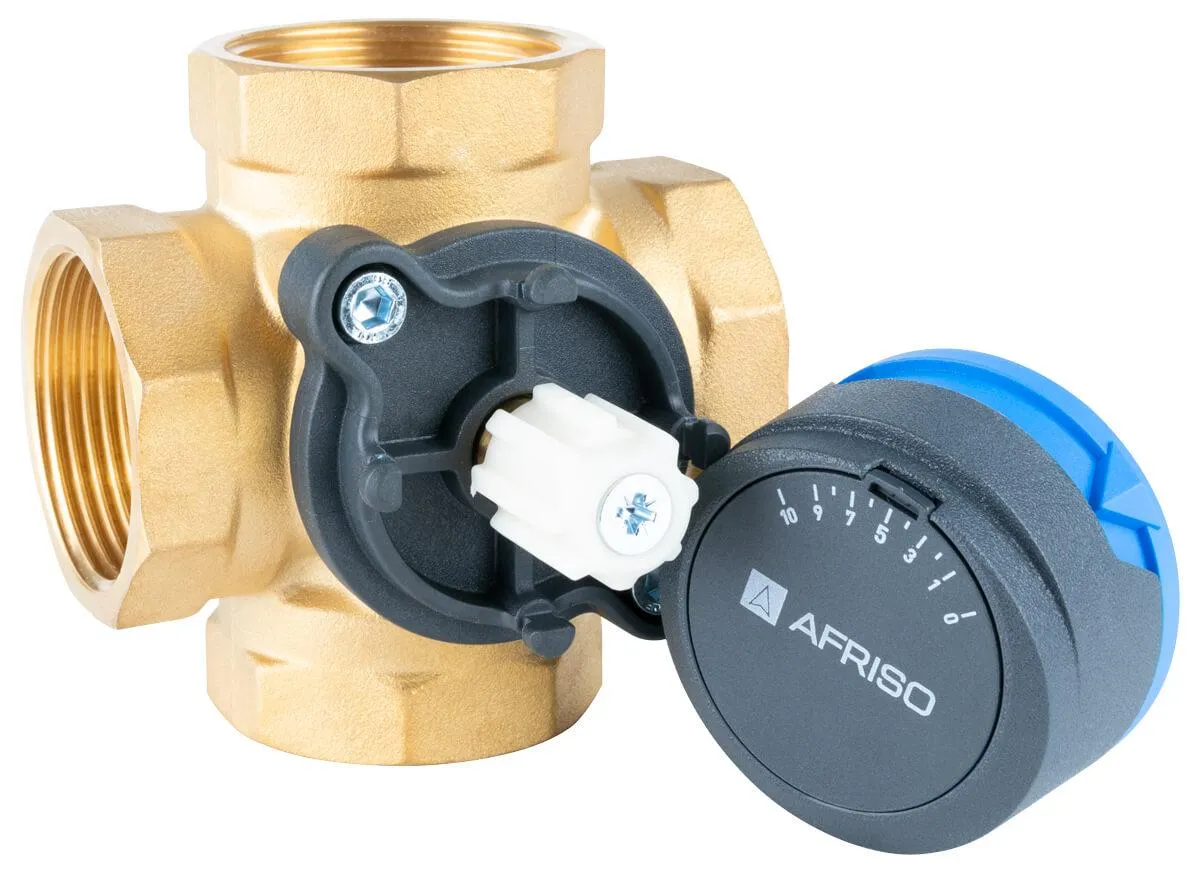

Krok 2: Zrozumienie skali na pokrętle co oznaczają pozycje od "0" do "10"?

Pokrętło regulacyjne zaworu Afriso jest Twoim głównym narzędziem. Zazwyczaj znajdziesz na nim skalę od "0" do "10" (lub odwrotnie, w zależności od kierunku montażu). Oto, co oznaczają te pozycje:

• "0": Ta pozycja zazwyczaj oznacza maksymalne zmieszanie, czyli całkowite zamknięcie dopływu gorącej wody z zasilania (port AB) i maksymalne otwarcie na powrót z obiegu (port B). W efekcie do obiegu grzewczego (port A) trafia woda o najniższej możliwej temperaturze.
• "10": Ta pozycja oznacza pełne otwarcie dopływu wody gorącej z zasilania (port AB) i maksymalne zamknięcie na powrót z obiegu (port B). Do obiegu grzewczego (port A) trafia woda o najwyższej możliwej temperaturze, zbliżonej do temperatury zasilania kotła.

Warto zwrócić uwagę na dwustronną skalę ("0-10" i "10-0"), która umożliwia prawidłowe odczyty niezależnie od pozycji montażowej zaworu. Ponadto, pogrubiony fragment na obwodzie pokrętła wskazuje aktualne położenie wewnętrznego elementu mieszającego (zawieradła). To on informuje Cię, w jakim stopniu zawór jest otwarty na gorącą wodę, a w jakim na chłodny powrót.

Krok 3: Ręczna regulacja temperatury praktyczne wskazówki i metoda małych kroków

Regulacja ręczna wymaga cierpliwości. Moja rada to: działaj metodą małych kroków. Zamiast od razu przestawiać pokrętło o kilka pozycji, wykonaj niewielką zmianę (np. o pół pozycji lub jedną pozycję na skali). Następnie poczekaj. System grzewczy ma swoją bezwładność, co oznacza, że efekty regulacji nie będą natychmiastowe. Może minąć nawet kilka godzin, zanim temperatura w obiegu i w pomieszczeniach ustabilizuje się. Obserwuj termometry na zasilaniu i powrocie obiegu, a także odczucia komfortu w domu. Jeśli temperatura jest zbyt niska, delikatnie zwiększaj nastawę (przesuwaj pokrętło w stronę "10"). Jeśli zbyt wysoka, zmniejszaj (w stronę "0"). Pamiętaj, że systematyczność i obserwacja są kluczowe.

Krok 4: Sprawdzenie efektów jak ocenić, czy temperatura w obiegu jest prawidłowa?

Ocena skuteczności regulacji to nie tylko subiektywne odczucia. Kluczowe jest monitorowanie temperatury. Sprawdź termometry zamontowane na rurach zasilającej i powrotnej obiegu, który regulujesz. Porównaj je z temperaturą, którą chcesz uzyskać. Jeśli masz ogrzewanie podłogowe, upewnij się, że temperatura zasilania mieści się w bezpiecznym zakresie. Dodatkowo, monitoruj temperaturę w pomieszczeniach. Celem jest osiągnięcie stabilnej, komfortowej temperatury, która utrzymuje się przez dłuższy czas, bez konieczności ciągłej korekty zaworu. Jeśli po kilku dniach obserwacji nadal masz wrażenie, że temperatura "ucieka" lub jest niestabilna, być może problem leży głębiej o tym za chwilę.

Ustawienie zaworu Afriso dla ogrzewania podłogowego jak uniknąć przegrzania posadzki?

Ogrzewanie podłogowe to wspaniałe rozwiązanie, ale wymaga szczególnej uwagi przy regulacji temperatury zasilania. Przegrzanie posadzki może prowadzić do poważnych konsekwencji.

Jaka jest bezpieczna i optymalna temperatura dla "podłogówki"?

Dla większości systemów ogrzewania podłogowego, bezpieczna i optymalna temperatura zasilania mieści się w zakresie od 25°C do 50°C. Przekroczenie tych wartości jest niezwykle ryzykowne. Dlaczego? Po pierwsze, może prowadzić do uszkodzenia posadzki (np. pękania płytek, deformacji paneli), zwłaszcza jeśli nie jest ona przystosowana do wysokich temperatur. Po drugie, zbyt gorąca podłoga jest po prostu niekomfortowa, a w skrajnych przypadkach może być nawet szkodliwa dla zdrowia. Po trzecie, to po prostu marnotrawstwo energii im wyższa temperatura, tym większe straty ciepła i wyższe koszty. Zawsze dąż do najniższej możliwej temperatury zasilania, która zapewnia komfort cieplny w pomieszczeniu.

Konfiguracja zaworu na niską temperaturę zasilania typowe nastawy

Przy pierwszym uruchomieniu lub po dłuższej przerwie, zalecam rozpoczęcie regulacji zaworu trójdrożnego Afriso dla ogrzewania podłogowego od pozycji bliżej "0" na skali. Może to być np. pozycja "2" lub "3". Następnie, stosując metodę małych kroków, stopniowo zwiększaj nastawę, obserwując temperaturę na termometrach obiegu podłogowego. Celem jest osiągnięcie wspomnianych 25-50°C. Pamiętaj, że są to wartości orientacyjne. Każda instalacja jest inna, a na optymalne ustawienie wpływa wiele czynników: izolacja budynku, rodzaj posadzki, preferencje domowników, a nawet temperatura zewnętrzna. Dlatego indywidualne dostosowanie jest absolutnie kluczowe.

Regulacja zaworu Afriso w instalacji z tradycyjnymi grzejnikami

Chociaż ogrzewanie podłogowe często dominuje w dyskusjach o zaworach mieszających, nie zapominajmy o tradycyjnych grzejnikach. Ich wymagania temperaturowe są inne, co wpływa na sposób regulacji zaworu.

Wyższe temperatury, inna charakterystyka jak dostosować ustawienia?

Instalacje grzejnikowe, w przeciwieństwie do podłogówki, zazwyczaj wymagają znacznie wyższych temperatur zasilania, często w zakresie 50-80°C, aby efektywnie oddawać ciepło do pomieszczenia. Oznacza to, że zawór trójdrożny Afriso w takim obiegu będzie prawdopodobnie ustawiony bliżej pozycji "10" na skali, co zapewni większy udział gorącej wody z kotła. Oczywiście, nadal będziemy dążyć do optymalnej temperatury, która zapewni komfort, ale zakres regulacji będzie przesunięty w stronę wyższych wartości. Metoda małych kroków i obserwacja termometrów pozostaje aktualna.

Czy w instalacji grzejnikowej zawsze potrzebny jest zawór mieszający?

Nie zawsze. Jeśli masz prostą instalację z jednym obiegiem grzejnikowym zasilanym bezpośrednio z kotła gazowego lub olejowego (który sam dba o swoją ochronę przed niską temperaturą powrotu), zawór mieszający może nie być absolutnie konieczny. Jednak staje się on bardzo korzystny, a często wręcz niezbędny, w kilku sytuacjach:

• Gdy kocioł wymaga ochrony przed niską temperaturą powrotu (np. kotły stałopalne, starsze kotły).
• Gdy w domu są różne obiegi grzewcze, np. grzejniki i podłogówka jednocześnie. Wtedy zawór mieszający pozwala na dostarczenie do każdego obiegu wody o odpowiedniej temperaturze.
• Gdy chcemy precyzyjnie regulować temperaturę w obiegu grzejnikowym, niezależnie od temperatury kotła, co może przyczynić się do oszczędności i zwiększenia komfortu.

To pokazuje, że zawór trójdrożny to uniwersalne narzędzie do zarządzania ciepłem w domu.

Najczęstsze problemy z zaworem trójdrożnym Afriso i skuteczne rozwiązania

Nawet najlepiej zaprojektowana instalacja może napotkać problemy. W moim doświadczeniu, z zaworami trójdrożnymi Afriso użytkownicy najczęściej borykają się z kilkoma powtarzającymi się kwestiami. Oto one, wraz z moimi wskazówkami, jak je rozwiązać.

Problem: Zawór "przepuszcza" gorącą wodę i przegrzewa układ co robić?

To klasyczny problem, szczególnie dokuczliwy w ogrzewaniu podłogowym. Sytuacja, w której mimo ustawienia zaworu na maksymalne zmieszanie (pozycja "0" lub blisko niej), gorąca woda nadal dostaje się do obiegu, powodując przegrzewanie. Gdzie szukać przyczyny?

• Zużycie wewnętrznych elementów: Z czasem uszczelki lub zawieradło mogą się zużyć, tracąc swoją szczelność.
• Zanieczyszczenia: Osady, kamień czy drobinki rdzy mogą zablokować prawidłowe domknięcie zaworu.
• Uszkodzenie zawieradła: Rzadziej, ale zdarza się mechaniczne uszkodzenie elementu mieszającego.

Rozwiązania: W pierwszej kolejności spróbuj wyczyścić zawór. Czasem wystarczy kilkukrotne, energiczne przestawienie pokrętła od skrajnej pozycji do skrajnej, aby usunąć drobne zanieczyszczenia. Jeśli to nie pomoże, konieczne może być rozłożenie zaworu (po spuszczeniu wody z instalacji!) i dokładne wyczyszczenie wnętrza. W przypadku zużycia elementów, wymiana uszczelek lub całego zawieradła może być konieczna. Jeśli zawór jest bardzo stary lub poważnie uszkodzony, najlepszym rozwiązaniem będzie wymiana całego zaworu na nowy.

Problem: Temperatura wody jest niestabilna mimo regulacji gdzie szukać przyczyny?

Wahania temperatury, trudne do opanowania, to sygnał, że coś jest nie tak. Może to być frustrujące, gdy mimo usilnych prób, temperatura "ucieka".

• Niewłaściwy dobór zaworu (współczynnik Kvs): Jeśli zawór jest zbyt duży lub zbyt mały w stosunku do potrzeb instalacji, może mieć trudności z precyzyjną regulacją. Zbyt duży zawór będzie "nadsterowny", a zbyt mały nie zapewni odpowiedniego przepływu.
• Błędne ustawienie zawieradła podczas montażu: Zdarza się, że wewnętrzny element został źle osadzony, co zakłóca jego pracę.
• Zapowietrzenie instalacji: Pęcherzyki powietrza w obiegu mogą zakłócać prawidłowy przepływ i wymianę ciepła.
• Zablokowanie zaworu zwrotnego: Jeśli zawór zwrotny jest zablokowany w pozycji otwartej lub zamkniętej, może to zakłócać prawidłową cyrkulację.
• Nieprawidłowe umiejscowienie pompy obiegowej: Położenie pompy względem zaworu ma kluczowe znaczenie dla stabilności przepływu.

Rozwiązania: Sprawdź, czy zawór został dobrany zgodnie z zapotrzebowaniem na moc i przepływ (wartość Kvs). Upewnij się, że instalacja jest odpowietrzona. Skontroluj działanie zaworów zwrotnych. Przede wszystkim jednak, zweryfikuj prawidłowość montażu pompy obiegowej powinna ona "pchać" wodę przez zawór, a nie "ciągnąć". Często to właśnie błędne umiejscowienie pompy jest przyczyną niestabilności.

Problem: Pokrętło obraca się, a zawór nie reaguje możliwe scenariusze i naprawa

To ewidentny znak problemu mechanicznego. Jeśli kręcisz pokrętłem, a temperatura w obiegu się nie zmienia, to znaczy, że ruch nie jest przenoszony na wewnętrzny element zaworu.

• Uszkodzenie mechanizmu wewnętrznego: Może dojść do zerwania połączenia między pokrętłem a zawieradłem.
• Zablokowanie zawieradła: Zanieczyszczenia lub korozja mogą unieruchomić wewnętrzny element.
• Nieprawidłowy montaż pokrętła: Czasem pokrętło jest po prostu źle osadzone na trzpieniu zaworu.

Rozwiązania: Najpierw sprawdź, czy pokrętło jest prawidłowo osadzone na trzpieniu. Jeśli nie, spróbuj je docisnąć lub ponownie zamontować. Jeśli to nie pomaga, konieczne będzie rozłożenie zaworu i sprawdzenie mechanizmu wewnętrznego. W przypadku zablokowania, próbuj delikatnie odblokować zawieradło po spuszczeniu wody z instalacji. Jeśli mechanizm jest uszkodzony, często jedynym rozwiązaniem jest wymiana zaworu lub jego uszkodzonych części.

Błąd montażowy: czy na pewno pompa i zawory zwrotne są we właściwych miejscach?

To jest punkt, który często pomijam w pośpiechu, a który jest absolutnie fundamentalny. Nawet najlepszy zawór Afriso nie będzie działał poprawnie, jeśli jego montaż jest błędny. Zawsze, ale to zawsze, sprawdzaj kierunek przepływu wody, oznaczony strzałkami na korpusie zaworu. To podstawa! Ponadto, kluczowe jest właściwe umiejscowienie pompy obiegowej względem zaworu. Pompa powinna być zainstalowana w taki sposób, aby "pchała" wodę przez zawór, a nie "ciągnęła". Błędny montaż pompy może prowadzić do kawitacji, niestabilnego przepływu i całkowicie zakłócić pracę zaworu, uniemożliwiając precyzyjną regulację. Upewnij się również, że zawory zwrotne są zamontowane w odpowiednich miejscach i działają poprawnie, zapobiegając niepożądanemu cofaniu się wody.

Wyższy poziom komfortu: jak zautomatyzować pracę zaworu za pomocą siłownika?

Ręczna regulacja zaworu trójdrożnego jest skuteczna, ale wymaga Twojej uwagi. Jeśli szukasz wyższego komfortu, precyzji i potencjalnych oszczędności, warto rozważyć automatyzację pracy zaworu za pomocą siłownika.

Czym jest siłownik (np. Afriso ARM) i dlaczego warto w niego zainwestować?

Siłownik elektryczny, taki jak Afriso ARM, to urządzenie, które montuje się bezpośrednio na zaworze trójdrożnym. Jego zadaniem jest automatyczne przestawianie pokrętła zaworu zgodnie z sygnałami otrzymywanymi od sterownika (np. pokojowego lub pogodowego). Dlaczego warto w niego zainwestować? Przede wszystkim zyskujesz precyzyjną i stałą regulację temperatury. Siłownik reaguje na nawet niewielkie zmiany, utrzymując zadaną temperaturę z dokładnością, której trudno osiągnąć ręcznie. To także ogromna wygoda koniec z ręcznymi zmianami nastaw, zwłaszcza gdy zmieniają się warunki zewnętrzne. Wreszcie, automatyzacja może prowadzić do potencjalnych oszczędności energii, ponieważ system grzewczy pracuje optymalnie, dostosowując się do rzeczywistych potrzeb, co minimalizuje straty.

Montaż siłownika na zaworze ARV ProClick prostsze niż myślisz

Jedną z zalet nowszych modeli zaworów Afriso, takich jak seria ARV ProClick, jest ich konstrukcja przystosowana do łatwego montażu siłownika. Dzięki beznarzędziowemu systemowi montażu, instalacja siłownika Afriso ARM jest niezwykle prosta i szybka. Wystarczy kilka ruchów, aby zamocować siłownik na zaworze, bez konieczności używania kluczy czy śrubokrętów. To sprawia, że decyzja o automatyzacji staje się znacznie mniej skomplikowana i dostępna dla każdego, kto chce podnieść standard swojej instalacji grzewczej.

Przeczytaj również: Zawór Aquastop: Objawy, diagnoza, naprawa. Czy zrobisz to sam?

Współpraca siłownika ze sterownikiem pogodowym ogrzewanie, które myśli za Ciebie

Prawdziwa magia automatyzacji zaczyna się, gdy siłownik współpracuje ze sterownikiem, zwłaszcza z sterownikiem pogodowym. Taki sterownik, wyposażony w czujnik temperatury zewnętrznej, potrafi przewidzieć zapotrzebowanie na ciepło i odpowiednio wcześnie dostosować pracę zaworu trójdrożnego. Ogrzewanie, które "myśli za Ciebie", to system, który automatycznie reguluje temperaturę w obiegu grzewczym, biorąc pod uwagę warunki zewnętrzne i wewnętrzne. Dzięki temu, niezależnie od pogody, w Twoim domu panuje zawsze optymalna temperatura, a zużycie energii jest maksymalnie zoptymalizowane. To krok w stronę truly inteligentnego domu i znaczącej poprawy komfortu życia.
