Ten artykuł dostarczy eksperckiej wiedzy na temat kluczowej decyzji w każdej instalacji grzewczej: prawidłowego umiejscowienia zaworu trójdrożnego. Zrozumienie, czy zawór powinien znaleźć się przed, czy za pompą, jest fundamentalne dla wydajności, bezpieczeństwa i długowieczności Twojego systemu CO lub CWU, chroniąc Cię przed kosztownymi błędami i awariami.
Klucz do wydajnej instalacji: Zawór trójdrożny przed czy za pompą?
- Dla ochrony powrotu kotła na paliwo stałe, standardem jest montaż zaworu mieszającego PRZED pompą obiegową.
- Montaż zaworu ZA pompą jest znacznie rzadszy, głównie dla funkcji rozdzielającej i wiąże się z większym ryzykiem problemów hydraulicznych.
- Niezbędne jest rozróżnienie zaworu mieszającego (podnosi temperaturę powrotu) od rozdzielającego (przełącza przepływ).
- Błędne umiejscowienie zaworu grozi korozją niskotemperaturową kotła, niestabilną pracą pompy, hałasem i utratą gwarancji.
- Dla optymalnego działania, zwłaszcza w funkcji ochrony powrotu, zawór trójdrożny powinien być sterowany automatycznie za pomocą siłownika i sterownika.
Dlaczego umiejscowienie zaworu trójdrożnego to kluczowa decyzja dla Twojej instalacji?
Jako ekspert z wieloletnim doświadczeniem w branży grzewczej, mogę śmiało stwierdzić, że prawidłowe umiejscowienie zaworu trójdrożnego to jedna z najbardziej krytycznych decyzji, jaką musisz podjąć podczas projektowania, modernizacji czy nawet serwisowania instalacji grzewczej. Nie jest to jedynie kwestia technicznej poprawności, ale przede wszystkim gwarancja wydajności, bezpieczeństwa i długowieczności całego systemu. Od tego, czy zawór znajdzie się przed, czy za pompą, zależy stabilna praca kotła, efektywność pompy obiegowej oraz w konsekwencji Twój komfort cieplny i wysokość rachunków za ogrzewanie. Błąd w tym miejscu może prowadzić do szeregu problemów, od drobnych niedogodności po poważne awarie.
Zawór trójdrożny: Cichy bohater Twojej kotłowni i jego rola
Zawór trójdrożny, choć często niedoceniany i traktowany jako jeden z wielu elementów instalacji, jest w rzeczywistości cichym bohaterem każdej kotłowni. To on odpowiada za sterowanie przepływem i temperaturą czynnika grzewczego, pełniąc rolę precyzyjnego regulatora. Jego podstawową funkcją jest mieszanie strumieni wody o różnej temperaturze lub rozdzielanie ich na różne obiegi. Bez niego niemożliwe byłoby utrzymanie optymalnych warunków pracy kotła, ochrona go przed szkodliwymi zjawiskami czy też dostosowanie temperatury do potrzeb poszczególnych odbiorników ciepła. Właściwie dobrany i zamontowany zawór trójdrożny to fundament niezawodnej i ekonomicznej pracy systemu grzewczego.
Mieszanie czy rozdzielanie? Dwie fundamentalne funkcje, które musisz zrozumieć
Zanim przejdziemy do kwestii montażu, musimy jasno rozróżnić dwie główne funkcje, jakie może pełnić zawór trójdrożny, ponieważ to od nich zależy jego optymalne umiejscowienie. Po pierwsze, mamy funkcję mieszania. W tym trybie zawór łączy wodę gorącą, pochodzącą bezpośrednio z zasilania kotła, z chłodniejszą wodą wracającą z instalacji (z powrotu). Celem jest uzyskanie określonej, pośredniej temperatury czynnika grzewczego, która następnie jest kierowana do wybranego obiegu lub z powrotem do kotła. Jest to kluczowe np. dla ochrony kotła na paliwo stałe. Po drugie, zawór może pełnić funkcję rozdzielającą (przełączającą). W tym przypadku nie chodzi o mieszanie, lecz o skierowanie strumienia wody w całości do jednego z dwóch wyjść, na przykład do obiegu grzejników lub do podgrzewacza CWU, w zależności od aktualnych potrzeb. Zrozumienie tej różnicy jest absolutnie fundamentalne, gdyż zawór mieszający i rozdzielający, mimo podobnej konstrukcji, wymagają często zupełnie innego podejścia do montażu.
Skutki błędnego montażu: od wyższych rachunków po kosztowną awarię kotła
Nieprawidłowe umiejscowienie lub dobór zaworu trójdrożnego to prosta droga do szeregu problemów, które mogą kosztować Cię znacznie więcej niż początkowa oszczędność na projekcie. Jednym z najgroźniejszych skutków, szczególnie w przypadku kotłów na paliwo stałe, jest zjawisko „pocenia się” kotła i jego przyspieszona korozja niskotemperaturowa. Jeśli do kotła będzie wracać zbyt zimna woda, na ściankach wymiennika wykrapla się para wodna, tworząc agresywny kondensat, który niszczy stal. To skraca żywotność kotła o lata i często prowadzi do kosztownych napraw lub wymiany. Kolejnym problemem jest niestabilna praca pompy obiegowej, w tym zjawisko kawitacji. Pompa, zasysając wodę o niewłaściwej temperaturze lub pod niewłaściwym ciśnieniem, może pracować głośno, wibrować, a nawet ulec uszkodzeniu. Cała instalacja może stać się głośna, a jej sprawność obniżona, co bezpośrednio przekłada się na wyższe rachunki za ogrzewanie. Co więcej, wielu producentów kotłów uzależnia utrzymanie gwarancji od prawidłowego montażu zaworu trójdrożnego w celu ochrony powrotu. Błąd w tym zakresie może skutkować utratą gwarancji, zostawiając Cię z problemem samemu sobie.
Zawór trójdrożny PRZED pompą: złoty standard w polskich instalacjach CO
W większości polskich instalacji grzewczych, zwłaszcza tych opartych na kotłach na paliwo stałe, montaż zaworu trójdrożnego mieszającego przed pompą obiegową jest uznawany za złoty standard. To rozwiązanie, które sprawdza się od lat i jest powszechnie rekomendowane przez instalatorów oraz producentów urządzeń. Kiedy mówimy o funkcji mieszania, szczególnie w kontekście ochrony kotła, to właśnie ta konfiguracja zapewnia optymalne warunki pracy.

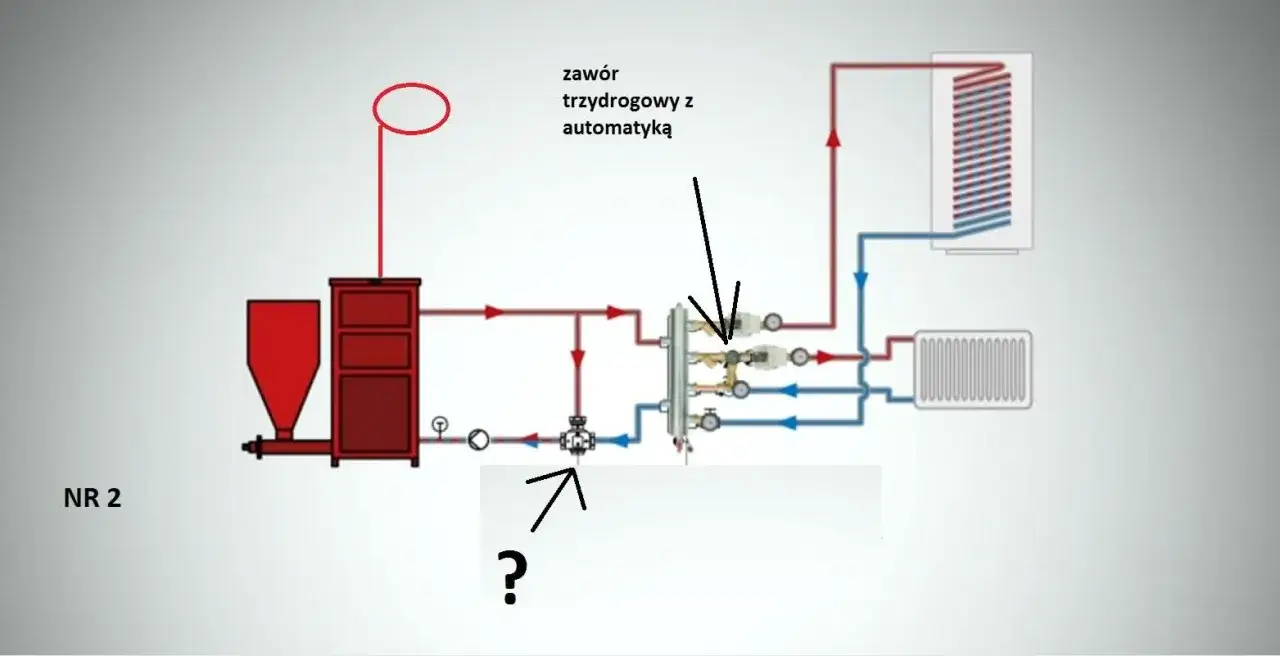

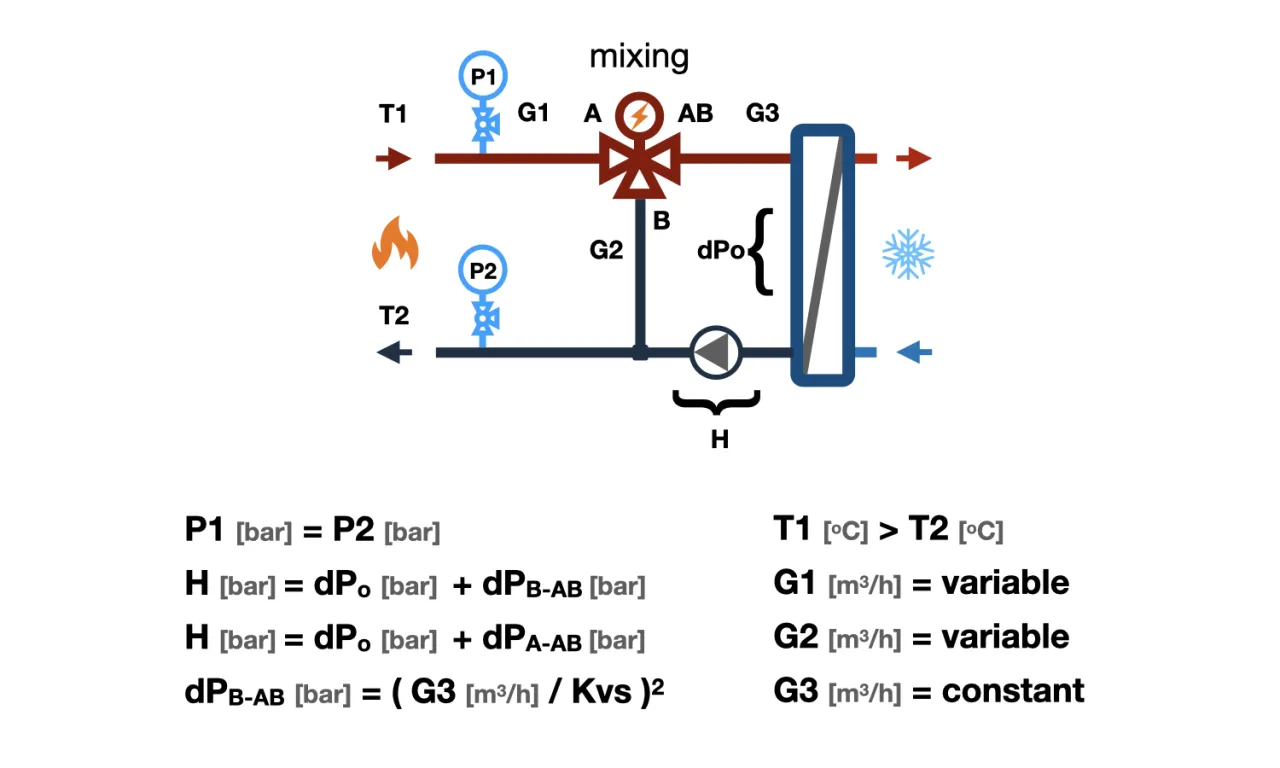

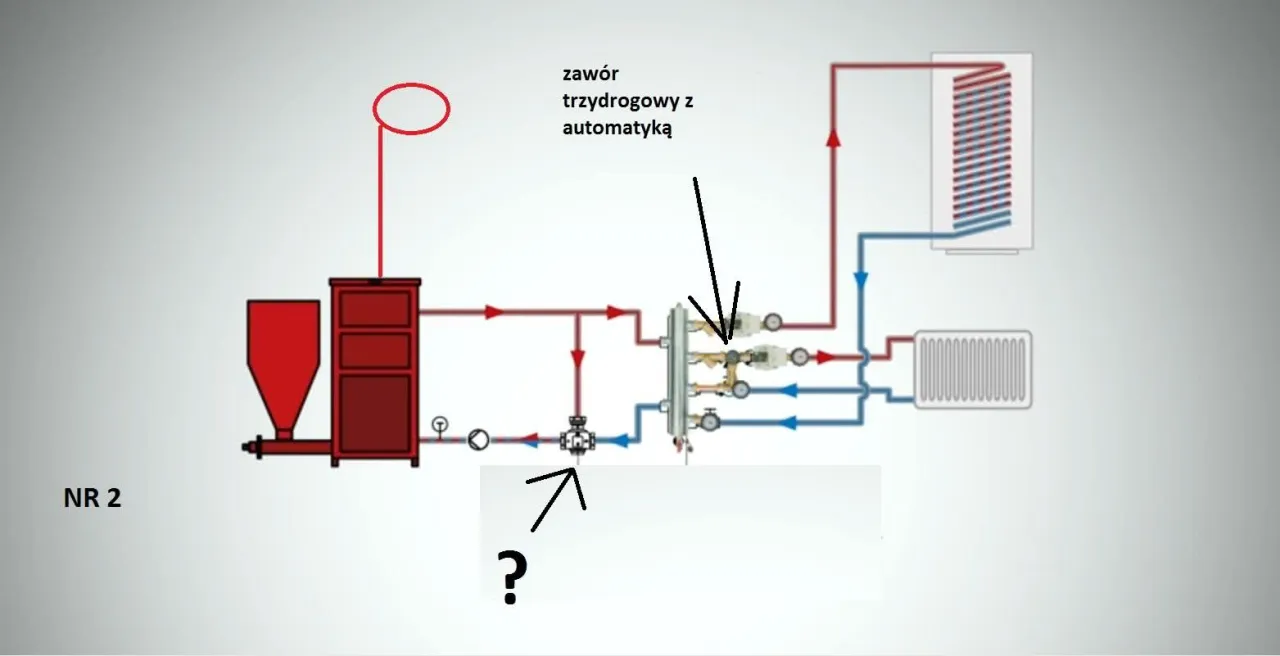

Jak działa ten układ? Schemat i zasada działania w ochronie powrotu kotła
Zasada działania jest stosunkowo prosta, a jednocześnie niezwykle skuteczna. Zawór mieszający umieszczony przed pompą obiegową ma za zadanie podnieść temperaturę wody powracającej do kotła. Jak to osiąga? Otóż zawór pobiera część gorącej wody bezpośrednio z zasilania kotła i miesza ją z chłodniejszą wodą wracającą z instalacji grzewczej. Dzięki temu do pompy obiegowej trafia już zmieszana woda o odpowiednio wysokiej temperaturze, która następnie jest tłoczona z powrotem do kotła. Ten mechanizm jest kluczowy dla kotłów na paliwo stałe, gdzie utrzymanie wysokiej temperatury powrotu jest niezbędne do uniknięcia kondensacji i korozji niskotemperaturowej. Pompa zasysa stabilny strumień wody o przewidywalnych parametrach, co minimalizuje ryzyko jej uszkodzenia.
Główne zalety: stabilna praca pompy, precyzyjne mieszanie i ochrona przed kawitacją
Montaż zaworu mieszającego przed pompą obiegową niesie ze sobą szereg niepodważalnych zalet. Przede wszystkim, zapewnia stabilną pracę pompy. Pompa zasysa wodę o jednorodnej i odpowiednio wysokiej temperaturze, co eliminuje ryzyko gwałtownych zmian ciśnienia i temperatury, a tym samym zapobiega zjawisku kawitacji. Kawitacja, czyli powstawanie i implozja pęcherzyków pary w cieczy, jest niezwykle szkodliwa dla wirnika pompy i może prowadzić do jej szybkiego zużycia. Dodatkowo, taka konfiguracja umożliwia precyzyjne utrzymanie zadanej temperatury powrotu do kotła. Dzięki temu kocioł pracuje w optymalnych warunkach, co przekłada się na jego dłuższą żywotność, wyższą sprawność energetyczną i mniejsze zużycie paliwa. Pompa pracuje w warunkach, które zostały dla niej zaprojektowane, co zwiększa jej niezawodność.
Dlaczego to najlepsze rozwiązanie dla kotłów na paliwo stałe (ekogroszek, pellet, drewno)?
Dla kotłów na paliwo stałe czy to na ekogroszek, pellet, czy drewno montaż zaworu trójdrożnego przed pompą jest wręcz obligatoryjny. Głównym powodem jest wspomniana już ochrona przed korozją niskotemperaturową. W kotłach tego typu, gdy do wymiennika wraca zbyt zimna woda, spaliny o wysokiej zawartości wilgoci ulegają schłodzeniu poniżej punktu rosy, co prowadzi do kondensacji. Powstający kondensat, zawierający agresywne związki chemiczne, takie jak kwas siarkowy, niszczy stalowe ścianki kotła. Zawór trójdrożny, utrzymując wysoką temperaturę powrotu (zazwyczaj powyżej 55-60°C), skutecznie zapobiega temu procesowi, znacząco wydłużając żywotność kotła i zapewniając jego bezawaryjną pracę przez wiele lat. To inwestycja, która zwraca się wielokrotnie.
Przypadek specjalny: zastosowanie w układach z ogrzewaniem podłogowym i CWU

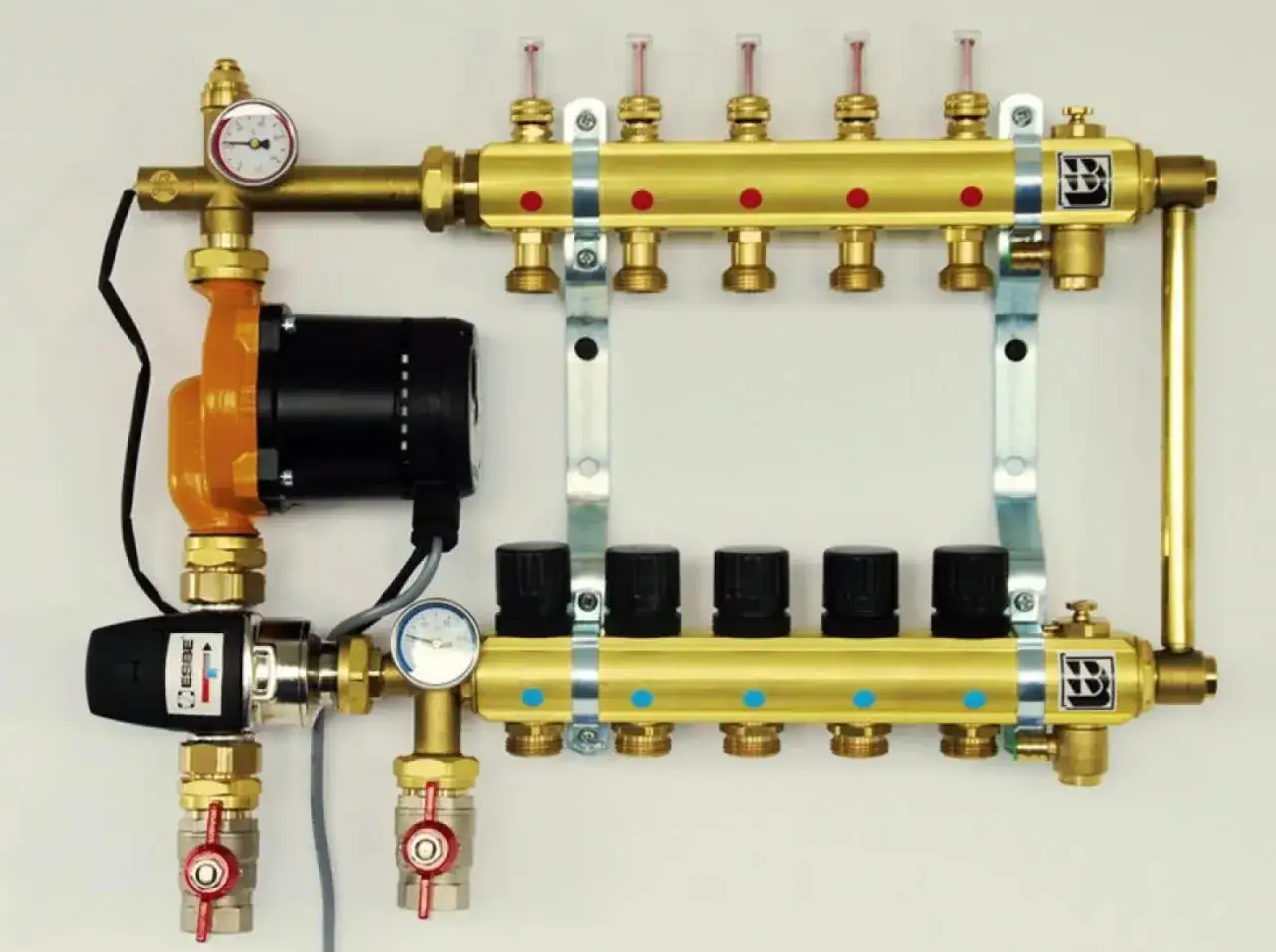

Choć najczęściej mówimy o ochronie kotła, zawory mieszające (często również przed pompą lub w dedykowanych grupach pompowych) znajdują zastosowanie także w innych typach instalacji. W przypadku ogrzewania podłogowego, gdzie wymagana jest znacznie niższa temperatura czynnika grzewczego (zazwyczaj 30-45°C) niż w obiegu grzejnikowym, zawór mieszający jest niezbędny do obniżenia temperatury wody z zasilania kotła. W dedykowanych grupach pompowych dla podłogówki zawór ten również często współpracuje z pompą, dostarczając jej wodę o odpowiedniej temperaturze. W obiegu ciepłej wody użytkowej (CWU), zawory mieszające mogą być stosowane do kontroli temperatury wody dostarczanej do punktów poboru, chroniąc przed poparzeniem i optymalizując zużycie energii. Ogólna zasada kontroli temperatury i zapewnienia stabilnych warunków pracy dla pompy pozostaje podobna, choć cel działania jest inny.A może jednak ZA pompą? Kiedy takie rozwiązanie ma (ograniczony) sens?
Choć dominującym i zalecanym rozwiązaniem jest montaż zaworu trójdrożnego przed pompą, istnieją specyficzne, choć znacznie rzadsze, sytuacje, w których zawór może być umieszczony za pompą. Należy jednak podkreślić, że zazwyczaj dotyczy to zaworów pełniących funkcję rozdzielającą, a nie mieszającą w celu ochrony kotła. Takie układy wymagają precyzyjnego projektu i świadomości potencjalnych ryzyk.
Rola zaworu rozdzielającego: kiedy potrzebujesz przekierować strumień wody?
Główne zastosowanie zaworu trójdrożnego umieszczonego za pompą wiąże się z jego funkcją rozdzielającą. W takich układach pompa tłoczy czynnik grzewczy, a zawór za nią decyduje, do którego obiegu ten czynnik zostanie skierowany. Przykładem może być sytuacja, gdy chcemy przełączać strumień wody między dwoma różnymi obiegami grzewczymi na przykład do grzejników na piętrze i do ogrzewania podłogowego na parterze, lub też do przełączania między ogrzewaniem centralnym (CO) a podgrzewaniem ciepłej wody użytkowej (CWU). W tych przypadkach zawór nie pełni roli mieszania wody w celu ochrony kotła, lecz działa jako przełącznik kierunku przepływu. Jest to więc zupełnie inna funkcja i cel niż w przypadku ochrony powrotu kotła.
Potencjalne problemy i ryzyka: niestabilność hydrauliczna i głośna praca instalacji
Montaż zaworu trójdrożnego za pompą, zwłaszcza w funkcji mieszającej, może prowadzić do szeregu problemów, jeśli układ nie jest precyzyjnie zaprojektowany i zrównoważony. Najważniejsze ryzyka to: niestabilność hydrauliczna, która objawia się trudnościami w utrzymaniu stałego ciśnienia i przepływu w poszczególnych obiegach. Może to prowadzić do głośnej pracy instalacji, szumów, a nawet drgań. Pompa może pracować w mniej stabilnych warunkach, gdyż zawór za nią może wprowadzać zmienne opory, co wpływa na jej punkt pracy. Precyzyjne sterowanie temperaturą staje się również trudniejsze, zwłaszcza jeśli zawór ma pełnić funkcję mieszania. W skrajnych przypadkach może to prowadzić do niewystarczającego ogrzewania lub przegrzewania poszczególnych stref, a także do problemów z ochroną kotła, jeśli zawór miałby pełnić taką funkcję.
Czy w nowoczesnych instalacjach (np. z pompą ciepła) ta zasada wciąż obowiązuje?
W nowoczesnych instalacjach, takich jak te oparte na pompach ciepła, kwestia umiejscowienia zaworu trójdrożnego wygląda nieco inaczej. Pompy ciepła często wykorzystują zawory trójdrożne, ale głównie w funkcji przełączania na przykład między trybem ogrzewania pomieszczeń (CO) a podgrzewaniem ciepłej wody użytkowej (CWU). W tych przypadkach zawory te mogą być umieszczone za pompą, ale są to zazwyczaj elementy zintegrowane z systemem producenta pompy ciepła i ściśle współpracują z jej automatyką. Co ważne, w tych systemach zawór trójdrożny nie pełni funkcji ochrony powrotu kotła, ponieważ pompy ciepła działają na zupełnie innych zasadach temperaturowych i nie są narażone na korozję niskotemperaturową w taki sposób jak kotły na paliwo stałe. Zatem, choć w nowoczesnych systemach zdarza się montaż zaworu za pompą, jest to podyktowane inną funkcją i nie zmienia to faktu, że dla tradycyjnych kotłów na paliwo stałe zasada "przed pompą" nadal jest dominująca i najbardziej efektywna.
Werdykt eksperta: Przed czy za pompą? Ostateczna rekomendacja dla 95% instalacji
Po przeanalizowaniu wszystkich aspektów, jako Albert Szulc, mogę z całą pewnością przedstawić jednoznaczną rekomendację, która sprawdzi się w zdecydowanej większości instalacji grzewczych, zwłaszcza tych dominujących na polskim rynku.
Jednoznaczna odpowiedź: dla ochrony kotła i stabilności układu wybierz montaż PRZED pompą
Moja autorytatywna odpowiedź brzmi: w zdecydowanej większości przypadków, a w szczególności w instalacjach z kotłami na paliwo stałe, gdzie kluczowa jest ochrona powrotu przed korozją niskotemperaturową, zawór mieszający powinien być zamontowany PRZED pompą obiegową. Jest to konfiguracja, która zapewnia optymalne warunki pracy dla kotła, chroni go przed uszkodzeniami, gwarantuje stabilną i bezawaryjną pracę pompy oraz przekłada się na wysoką sprawność całego systemu grzewczego. To klucz do długotrwałej i ekonomicznej eksploatacji Twojej instalacji. Odstępstwa od tej zasady są rzadkie i dotyczą specyficznych funkcji rozdzielających, które muszą być precyzyjnie zaprojektowane.
Tabela porównawcza: Montaż "przed" vs "za" wszystkie za i przeciw w jednym miejscu
| Cecha | Montaż PRZED pompą (zawór mieszający) | Montaż ZA pompą (zawór rozdzielający) |
|---|---|---|
| Funkcja | Mieszanie (podnoszenie temperatury powrotu) | Rozdzielanie / przełączanie strumienia wody |
| Typowe zastosowanie | Ochrona powrotu kotła na paliwo stałe, obiegi niskotemperaturowe (np. podłogówka) | Przełączanie CO/CWU, zasilanie różnych obiegów grzewczych |
| Zalety | Stabilna praca pompy (brak kawitacji), precyzyjna ochrona kotła, wydłużona żywotność kotła, wyższa sprawność | Możliwość sterowania kierunkiem przepływu do wielu obiegów |
| Wady | Ograniczone zastosowanie jako zawór rozdzielający | Ryzyko niestabilności hydraulicznej, trudniejsza regulacja, potencjalna głośna praca |
| Ryzyka | Brak znaczących ryzyk przy prawidłowym doborze i montażu | Kawitacja pompy (jeśli zawór pełni funkcję mieszania), utrata gwarancji kotła (jeśli ochrona powrotu jest realizowana w ten sposób), obniżona sprawność |
Najczęstsze błędy, których musisz unikać: praktyczna lista kontrolna
Nawet najlepsze intencje i wiedza teoretyczna mogą zostać zniweczone przez proste błędy w praktyce. Poniżej przedstawiam listę najczęstszych pomyłek, które obserwuję w instalacjach grzewczych i których musisz bezwzględnie unikać, aby Twoja instalacja działała bez zarzutu.
Błąd #1: Pomylenie zaworu mieszającego z rozdzielającym
To błąd, który na pierwszy rzut oka wydaje się trywialny, ale jego konsekwencje są katastrofalne. Zawory mieszające i rozdzielające, choć często wyglądają podobnie, pełnią zupełnie inne funkcje i są konstrukcyjnie przystosowane do odmiennych zadań. Zamontowanie zaworu rozdzielającego tam, gdzie powinien być mieszający (np. do ochrony powrotu kotła), spowoduje, że system nie będzie w stanie prawidłowo mieszać wody, co doprowadzi do korozji kotła. Z kolei użycie zaworu mieszającego jako rozdzielającego może skutkować niestabilnym przepływem i trudnościami w kierowaniu czynnika grzewczego. Zawsze upewnij się, jaki typ zaworu kupujesz i do jakiej funkcji jest przeznaczony.
Błąd #2: Zły kierunek montażu: jak poprawnie odczytać oznaczenia na korpusie?
Każdy zawór trójdrożny posiada na swoim korpusie oznaczenia, takie jak strzałki kierunku przepływu oraz oznaczenia portów (zazwyczaj A, B, AB). Ich prawidłowe odczytanie i podłączenie jest absolutnie kluczowe. Niewłaściwe podłączenie zaworu, niezgodne ze strzałkami i oznaczeniami, sprawi, że będzie on działał nieprawidłowo lub wcale. Może to prowadzić do braku mieszania, niewłaściwego kierowania przepływu, a w konsekwencji do niestabilnej pracy instalacji, przegrzewania lub niedogrzewania. Zawsze poświęć chwilę na dokładne przestudiowanie instrukcji producenta i oznaczeń na zaworze przed montażem.
Błąd #3: Ręczne sterowanie zamiast automatyki: dlaczego siłownik i sterownik to konieczność?
W dzisiejszych czasach, ręczne sterowanie zaworem trójdrożnym w większości zastosowań, zwłaszcza w funkcji ochrony powrotu kotła, jest rozwiązaniem niewystarczającym i nieefektywnym. Ręczna regulacja nie jest w stanie reagować na dynamiczne zmiany w systemie grzewczym, co prowadzi do wahań temperatury, nieoptymalnej pracy kotła i zwiększonego zużycia paliwa. Prawdziwą efektywność i precyzję osiągamy dzięki automatyce. Siłownik, zamontowany na zaworze, precyzyjnie ustawia jego położenie na podstawie sygnałów ze sterownika. Sterownik natomiast, odczytując dane z czujników temperatury (np. temperatury powrotu do kotła), na bieżąco zarządza pracą siłownika. To zapewnia optymalne warunki pracy kotła, stałą temperaturę powrotu i maksymalną sprawność całej instalacji, minimalizując Twoje rachunki i wydłużając żywotność urządzeń.
Przeczytaj również: Jak zabudować rury gazowe pod piecem? Przepisy i porady eksperta
Błąd #4: Niewłaściwy dobór zaworu do mocy kotła: na co zwrócić uwagę przy zakupie?
Ostatni, ale równie ważny błąd, to niewłaściwy dobór samego zaworu. Nie każdy zawór trójdrożny pasuje do każdej instalacji. Przy zakupie musisz zwrócić uwagę na kilka kluczowych parametrów. Najważniejszym jest współczynnik Kvs, który określa przepustowość zaworu. Zbyt mały Kvs spowoduje dławienie przepływu i niewystarczające mieszanie, natomiast zbyt duży utrudni precyzyjną regulację. Równie ważna jest średnica zaworu, która musi być dopasowana do średnicy rurociągów w instalacji. Nie zapomnij także o materiale wykonania, który powinien być odporny na warunki panujące w systemie grzewczym. Dobierając zawór, zawsze kieruj się mocą kotła oraz specyfiką całej instalacji, a w razie wątpliwości skonsultuj się z doświadczonym instalatorem. Pamiętaj, że odpowiedni dobór to podstawa efektywnego działania.
