Rura 3/4 cala to nie tylko 19,05 mm kluczowe wymiary i różnice
- 3/4 cala w hydraulice to średnica nominalna (DN 20), a nie rzeczywisty wymiar.
- Standardowa średnica zewnętrzna rury stalowej 3/4" (DN 20) to 26,9 mm.
- Rury miedziane 3/4" to zazwyczaj 22 mm lub 18 mm średnicy zewnętrznej.
- Rury PEX 3/4" mają średnicę zewnętrzną 25 mm lub 26 mm.
- Wybór odpowiednich złączek zależy od średnicy zewnętrznej rury i jej materiału.
Rura 3/4 cala: ile to właściwie jest mm i dlaczego prosta matematyka nie wystarczy?
Zacznijmy od podstaw: 1 cal to dokładnie 25,4 milimetra. Zatem, jeśli przeliczymy 3/4 cala, otrzymamy 19,05 milimetra. I tu pojawia się pierwszy, bardzo ważny niuans, który często prowadzi do błędów. W kontekście rur hydraulicznych ta prosta matematyka jest niestety myląca i absolutnie niewystarczająca do prawidłowego doboru złączek czy innych elementów instalacji. Jako doświadczony praktyk, mogę zapewnić, że poleganie wyłącznie na tym przeliczeniu to prosta droga do frustracji i nieszczelności. Poniżej wyjaśnię, dlaczego tak jest i na co zwracać uwagę.
Czym jest cal w hydraulice? Poznaj pojęcie średnicy nominalnej (DN)
W branży hydraulicznej, określenie "cal" w nazewnictwie rur jest przede wszystkim oznaczeniem handlowym, a nie precyzyjnym wymiarem fizycznym. Odnosi się ono do tak zwanej średnicy nominalnej (DN Diameter Nominal), która jest ustandaryzowanym, europejskim sposobem określania rozmiaru rury. Dla rury 3/4 cala odpowiada to średnicy nominalnej DN 20. Musimy zrozumieć, że DN to wartość orientacyjna, która ułatwia identyfikację rury w systemach instalacyjnych, ale nie jest równoznaczna z jej rzeczywistą średnicą zewnętrzną ani wewnętrzną. To kluczowa informacja, którą zawsze podkreślam moim klientom i kursantom.
Średnica zewnętrzna vs wewnętrzna kluczowa różnica, która wpływa na dobór złączek
Kiedy mówimy o rurach, musimy rozróżnić dwie fundamentalne średnice: średnicę zewnętrzną (Dz) i średnicę wewnętrzną. Z mojego doświadczenia wynika, że to właśnie średnica zewnętrzna jest absolutnie kluczowa przy doborze wszelkich złączek, obejm, uchwytów czy izolacji. To na niej opierają się wszystkie systemy montażowe. Z kolei średnica wewnętrzna decyduje o faktycznej przepustowości rury, czyli o tym, ile wody może przez nią przepłynąć w danym czasie. Jest ona zależna od średnicy zewnętrznej oraz grubości ścianki rury. Na przykład, dla rury stalowej 3/4" (która ma średnicę zewnętrzną 26,9 mm) o standardowej grubości ścianki wynoszącej 2,3 mm, średnica wewnętrzna wyniesie 26,9 mm - (2 * 2,3 mm) = 22,3 mm. Widzimy więc, że "3/4 cala" jest jedynie punktem wyjścia, a rzeczywiste wymiary są zupełnie inne.
Konkretne wymiary: rura 3/4 cala (DN 20) w milimetrach w zależności od materiału
Jak już wspomniałem, rzeczywiste wymiary rury 3/4 cala (DN 20) różnią się znacząco w zależności od materiału, z którego jest wykonana. To jeden z najczęstszych powodów pomyłek, dlatego warto przyjrzeć się temu bliżej.

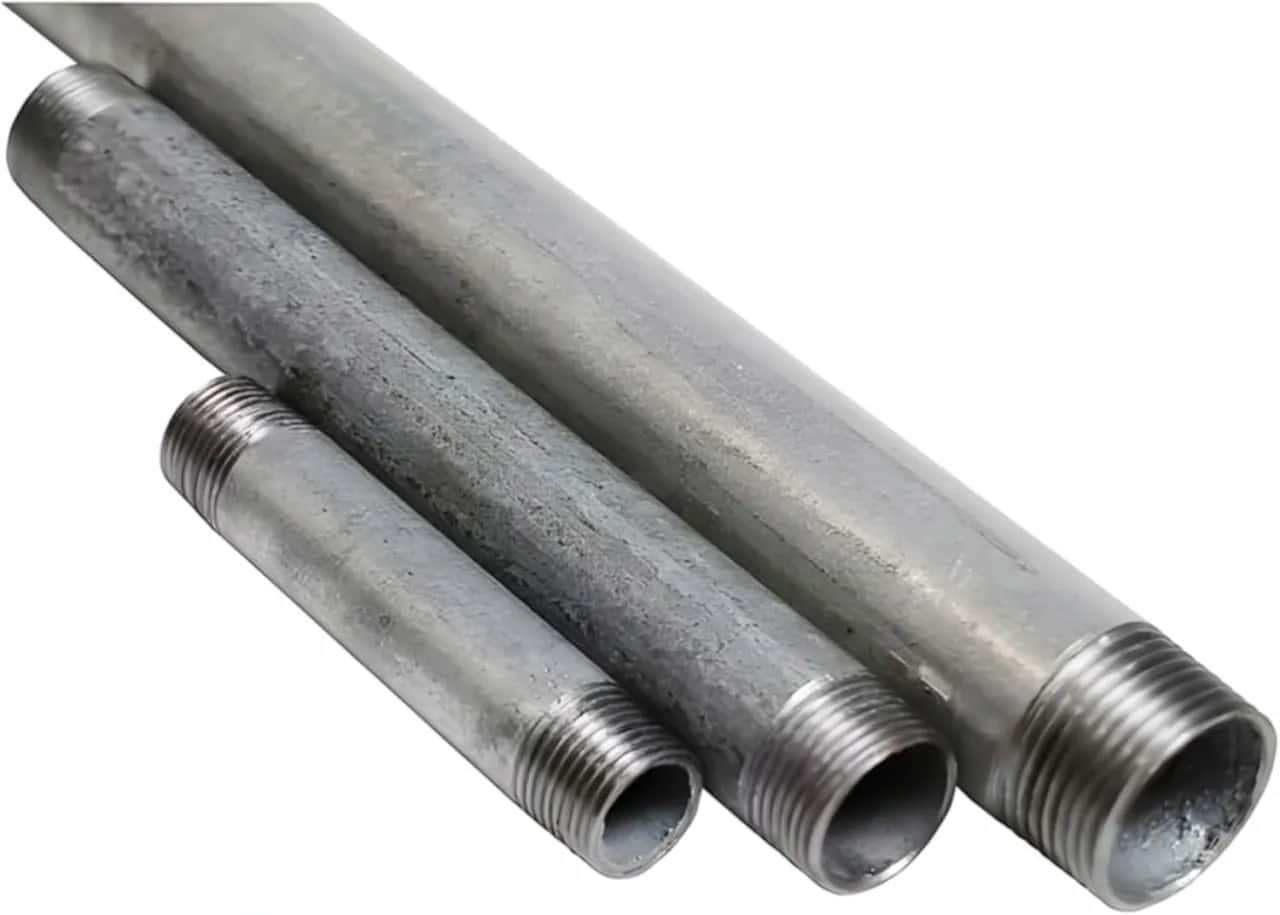

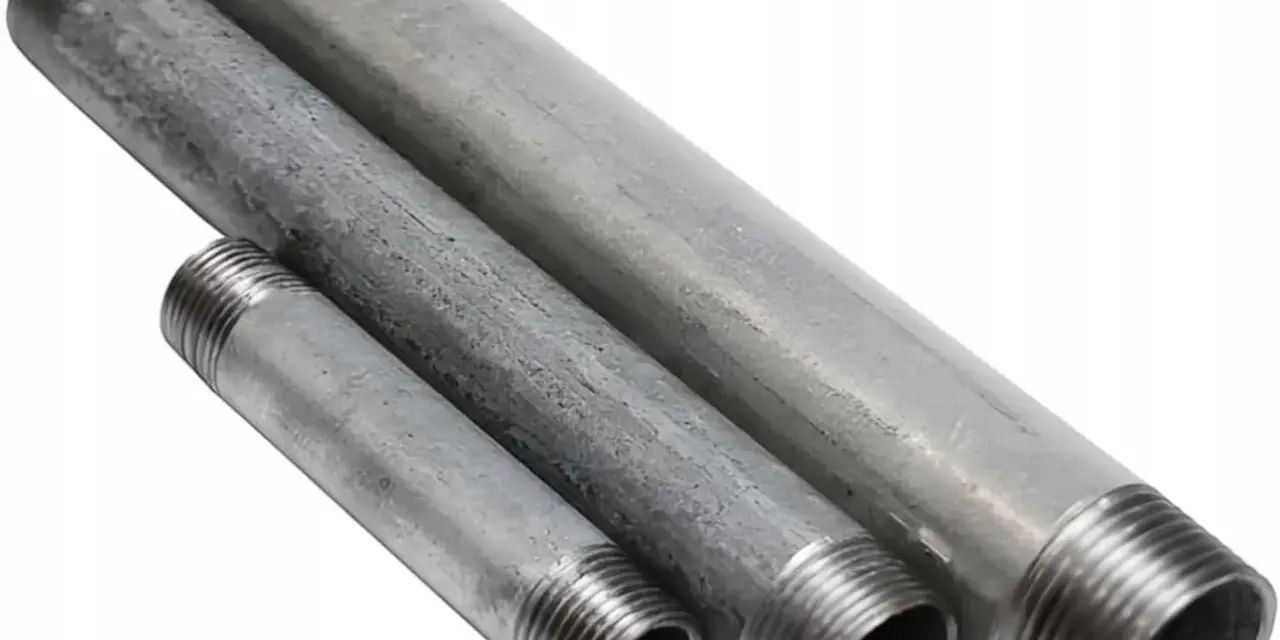

Rura stalowa 3/4 cala standardowy wymiar to 26,9 mm
Dla rury stalowej (czy to ocynkowanej, czy czarnej) o oznaczeniu 3/4" (czyli DN 20), standardowa i najbardziej powszechna średnica zewnętrzna wynosi 26,9 mm. Ten rozmiar jest bardzo często wykorzystywany w instalacjach domowych. Spotkamy go przy budowie głównych pionów wodnych oraz poziomów rozprowadzających wodę w budynkach jednorodzinnych, a także w instalacjach centralnego ogrzewania. Jeśli masz do czynienia ze starą instalacją stalową, niemal na pewno rura 3/4 cala będzie miała właśnie taki wymiar zewnętrzny.
Rura miedziana 3/4 cala najczęściej spotykane średnice 22 mm i 18 mm
W przypadku instalacji miedzianych sytuacja jest nieco inna, ponieważ wymiary rur miedzianych bardzo często podaje się bezpośrednio w milimetrach, co moim zdaniem jest znacznie bardziej praktyczne. Odpowiednikiem rury 3/4" w systemach miedzianych jest zazwyczaj rura o średnicy zewnętrznej 22 mm, choć czasami można spotkać również rury 18 mm, w zależności od normy i zastosowania. Warto wspomnieć, że w specyficznych kontekstach, na przykład w chłodnictwie, rura oznaczona jako 3/4" może faktycznie mieć średnicę zewnętrzną 19,05 mm, co jest bezpośrednim przeliczeniem cala. To pokazuje, jak ważne jest zawsze weryfikowanie specyfikacji.
Rura PEX 3/4 cala jak interpretować oznaczenia na rurach wielowarstwowych?
Rury PEX (wielowarstwowe, np. PEX/Al/PEX) o oznaczeniu 3/4" są obecnie bardzo popularne, zwłaszcza jako główne linie zasilające w nowoczesnych instalacjach. Ich standardowa średnica zewnętrzna to zazwyczaj 25 mm lub 26 mm, w zależności od producenta i konkretnego systemu. Przykładowo, często spotykamy rury PEX/Al/PEX o wymiarach 26x3 mm, gdzie 26 mm to średnica zewnętrzna, a 3 mm to grubość ścianki. Zawsze, ale to zawsze, należy sprawdzić dokładne oznaczenia producenta na samej rurze. To jedyny pewny sposób, aby dobrać do niej odpowiednie złączki zaciskowe czy zaprasowywane.

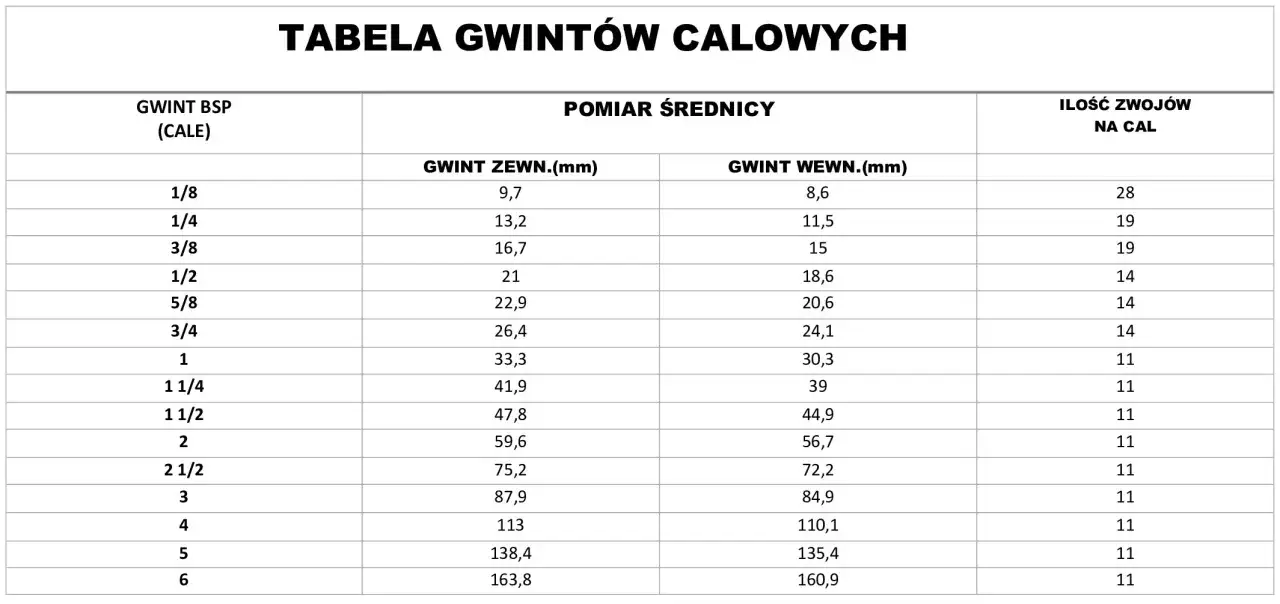

Praktyczna tabela przeliczania cali na mm dla najpopularniejszych rur instalacyjnych
Aby ułatwić Państwu szybkie odnalezienie wymiarów dla innych popularnych rur instalacyjnych, przygotowałem poniższą tabelę. Pamiętajmy, że podane wartości dotyczą standardowych rur stalowych, które najczęściej są punktem odniesienia dla calowych oznaczeń.
Od 1/2" do 2" wymiary, które musisz znać przy budowie domu
| Oznaczenie calowe | Średnica nominalna (DN) | Średnica zewnętrzna rury stalowej (mm) |
|---|---|---|
| 1/2 cala | DN 15 | 21,3 mm |
| 3/4 cala | DN 20 | 26,9 mm |
| 1 cal | DN 25 | 33,7 mm |
| 1 1/4 cala | DN 32 | 42,4 mm |
Jak czytać oznaczenia na rurach, by uniknąć kosztownych pomyłek?
Prawidłowe odczytywanie oznaczeń na rurach to umiejętność, która zaoszczędzi Państwu wiele czasu i pieniędzy. Zawsze, gdy kupuję nowe elementy lub weryfikuję istniejącą instalację, zwracam uwagę na kilka kluczowych aspektów:
- Średnica nominalna (DN): To oznaczenie calowe, które mówi nam o ogólnym "rozmiarze" rury w systemie. Pamiętajmy, że nie jest to fizyczny wymiar.
- Średnica zewnętrzna (Dz): To najważniejszy wymiar, decydujący o doborze złączek, obejm i wszelkich elementów montażowych. Zawsze szukajmy tego oznaczenia, często podawanego jako np. "26 mm" dla PEX czy "26,9 mm" dla stali.
- Grubość ścianki: Informuje o wytrzymałości rury i wpływa na jej średnicę wewnętrzną. Często podawana obok średnicy zewnętrznej, np. "26x3 mm".
- Materiał rury: Stal, miedź, PEX, PP, PVC każdy materiał ma swoje specyficzne wymiary i wymaga dedykowanych złączek.
Dokładne sprawdzenie tych oznaczeń jest absolutnie kluczowe przed zakupem jakichkolwiek elementów instalacji. Tylko w ten sposób zapewnimy pełną kompatybilność i szczelność systemu.
Jak bezbłędnie zmierzyć średnicę rury, którą masz przed sobą?
Często zdarza się, że oznaczenia na rurze są zatarte, nieczytelne lub po prostu ich brakuje. W takich sytuacjach niezbędne jest samodzielne, precyzyjne zmierzenie rury. Oto jak to zrobić.
Suwmiarka Twoje najważniejsze narzędzie przy identyfikacji rur
Jeśli chcemy precyzyjnie zmierzyć średnicę rury, suwmiarka jest narzędziem absolutnie niezastąpionym. Zwykła miarka zwijana, choć przydatna do ogólnych pomiarów, nie zapewni nam wymaganej dokładności w milimetrach, która jest kluczowa przy doborze złączek. Suwmiarka pozwala na odczyt z dokładnością do dziesiątych, a nawet setnych części milimetra, co w hydraulice często decyduje o sukcesie lub porażce.
Mierzenie średnicy zewnętrznej krok po kroku
Mierzenie średnicy zewnętrznej rury suwmiarką jest proste, ale wymaga precyzji:
- Upewnij się, że szczęki suwmiarki są czyste i zamknięte, a odczyt wskazuje zero.
- Otwórz szczęki suwmiarki na tyle, aby objąć rurę.
- Umieść rurę między szczękami suwmiarki, tak aby przylegały do niej równolegle i stabilnie.
- Delikatnie zaciśnij szczęki, aż poczujesz lekki opór. Unikaj zbyt mocnego ściskania, które mogłoby zniekształcić rurę (zwłaszcza z tworzyw sztucznych).
- Odczytaj wartość na podziałce suwmiarki. To jest Twoja średnica zewnętrzna.
- Dla pewności wykonaj pomiar w kilku miejscach, obracając rurę, aby wykluczyć ewentualne nierówności.
Prosty trik na zmierzenie średnicy bez dostępu do jej przekroju
Co zrobić, gdy rura jest już zamontowana i nie mamy dostępu do jej przekroju, aby zmierzyć ją suwmiarką? Jest na to prosty, choć mniej precyzyjny, trik. Możemy zmierzyć obwód rury. Użyj do tego miarki krawieckiej lub kawałka sznurka, który owiniesz ciasno wokół rury. Zmierz długość sznurka (czyli obwód rury), a następnie podziel tę wartość przez liczbę Pi (około 3,14). Wynik da Ci przybliżoną średnicę zewnętrzną. Pamiętaj jednak, że jest to metoda orientacyjna i zawsze, gdy tylko to możliwe, należy dążyć do precyzyjnego pomiaru suwmiarką.
Najczęstsze błędy przy doborze rur i jak się przed nimi ustrzec
W mojej karierze widziałem wiele błędów, które wynikały z niewiedzy lub pośpiechu. Podsumowując, chciałbym zwrócić uwagę na najczęstsze pułapki i podpowiedzieć, jak ich uniknąć.
Błąd #1: Mylenie oznaczenia calowego z faktyczną średnicą zewnętrzną
To, co podkreślałem na początku, jest jednocześnie najczęstszym błędem. Wielu ludzi zakłada, że rura 3/4 cala ma faktycznie 19,05 mm średnicy zewnętrznej. To prowadzi do zakupu niekompatybilnych złączek, które są albo za luźne, albo niemożliwe do zamontowania. Zawsze pamiętaj, że oznaczenie calowe to średnica nominalna (DN), a nie rzeczywisty wymiar fizyczny. Zawsze weryfikuj średnicę zewnętrzną!
Błąd #2: Ignorowanie grubości ścianki i jej wpływu na przepływ wody
Nie tylko średnica zewnętrzna jest ważna. Grubość ścianki rury bezpośrednio wpływa na jej średnicę wewnętrzną, a tym samym na przepustowość. Zbyt mała średnica wewnętrzna może prowadzić do szeregu problemów: spadków ciśnienia w instalacji wodnej, niedostatecznego przepływu wody do punktów poboru, a w przypadku instalacji grzewczych do problemów z odpowiednim rozprowadzeniem ciepła. Zawsze zwracaj uwagę na pełne oznaczenie rury, np. 26x3 mm, które informuje o obu tych wymiarach.
Przeczytaj również: Zimna woda ledwo kapie? Udrożnij rury jak profesjonalista!
Błąd #3: Zakup złączek bez potwierdzenia standardu i materiału rury
Kupowanie złączek "na oko" lub bazując jedynie na oznaczeniu calowym to proszenie się o kłopoty. Rura stalowa 3/4 cala, miedziana 3/4 cala i PEX 3/4 cala to trzy zupełnie różne rury, wymagające zupełnie innych złączek. Zawsze należy sprawdzić dokładny materiał rury i jej precyzyjną średnicę zewnętrzną, aby dobrać w 100% kompatybilne złączki. To gwarancja szczelności, trwałości i bezpieczeństwa całej instalacji.
