Prawidłowy spadek rury kanalizacyjnej odprowadzającej ścieki do szamba to fundament bezawaryjnej i higienicznej pracy całego systemu. Ten pozornie drobny szczegół ma kluczowe znaczenie dla efektywności grawitacyjnego przepływu, zapobiegając zatorom i nieprzyjemnym zapachom. W tym artykule dowiesz się, jakie wartości spadku są optymalne, co mówią na ten temat polskie normy budowlane oraz jak uniknąć kosztownych błędów wykonawczych.
Optymalny spadek rury kanalizacyjnej do szamba to zazwyczaj 2-3% na każdy metr długości.
- Zalecany spadek rury do szamba wynosi od 2% do 3%, czyli 2-3 cm na każdy metr długości.
- Prawidłowy spadek jest kluczowy dla efektu samooczyszczania się rur i zapobiegania zatorom.
- Norma PN-EN 12056-2 oraz Warunki Techniczne regulują kwestie spadków w instalacjach.
- Dla rur fi 110 mm minimalny spadek to 2%, a dla fi 160 mm 1,5%.
- Zbyt mały spadek prowadzi do zatorów i nieprzyjemnych zapachów, zbyt duży (powyżej 15%) do osadzania się frakcji stałych i wysysania wody z syfonów.
- Rury należy układać poniżej strefy przemarzania gruntu (0,8-1,4 m), na stabilnej podsypce piaskowej.
Spadek rury do szamba dlaczego ten jeden parametr decyduje o bezawaryjnej pracy całej instalacji?
Czym jest spadek i dlaczego grawitacja jest Twoim sprzymierzeńcem (lub wrogiem)?
Kiedy mówimy o spadku rury kanalizacyjnej, mamy na myśli jej nachylenie względem poziomu. Jest to kluczowy parametr w instalacjach grawitacyjnych, gdzie siła ciężkości jest jedynym motorem napędowym dla ścieków. Bez odpowiedniego spadku, grawitacja nie będzie w stanie efektywnie transportować nieczystości, a cały system po prostu przestanie działać.
Można to sobie wyobrazić jak rzekę jeśli teren jest płaski, woda stoi lub płynie bardzo powoli. Kiedy pojawia się spadek, woda nabiera prędkości i porywa ze sobą osady. W przypadku kanalizacji grawitacyjnej, precyzyjne nachylenie rury jest niezbędne, aby grawitacja działała na naszą korzyść, zapewniając płynny i niezakłócony przepływ ścieków od punktu ich powstania aż do szamba. Zbyt mały spadek sprawi, że grawitacja będzie zbyt słaba, by pokonać opory, a zbyt duży paradoksalnie również może prowadzić do problemów, o czym opowiem za chwilę.

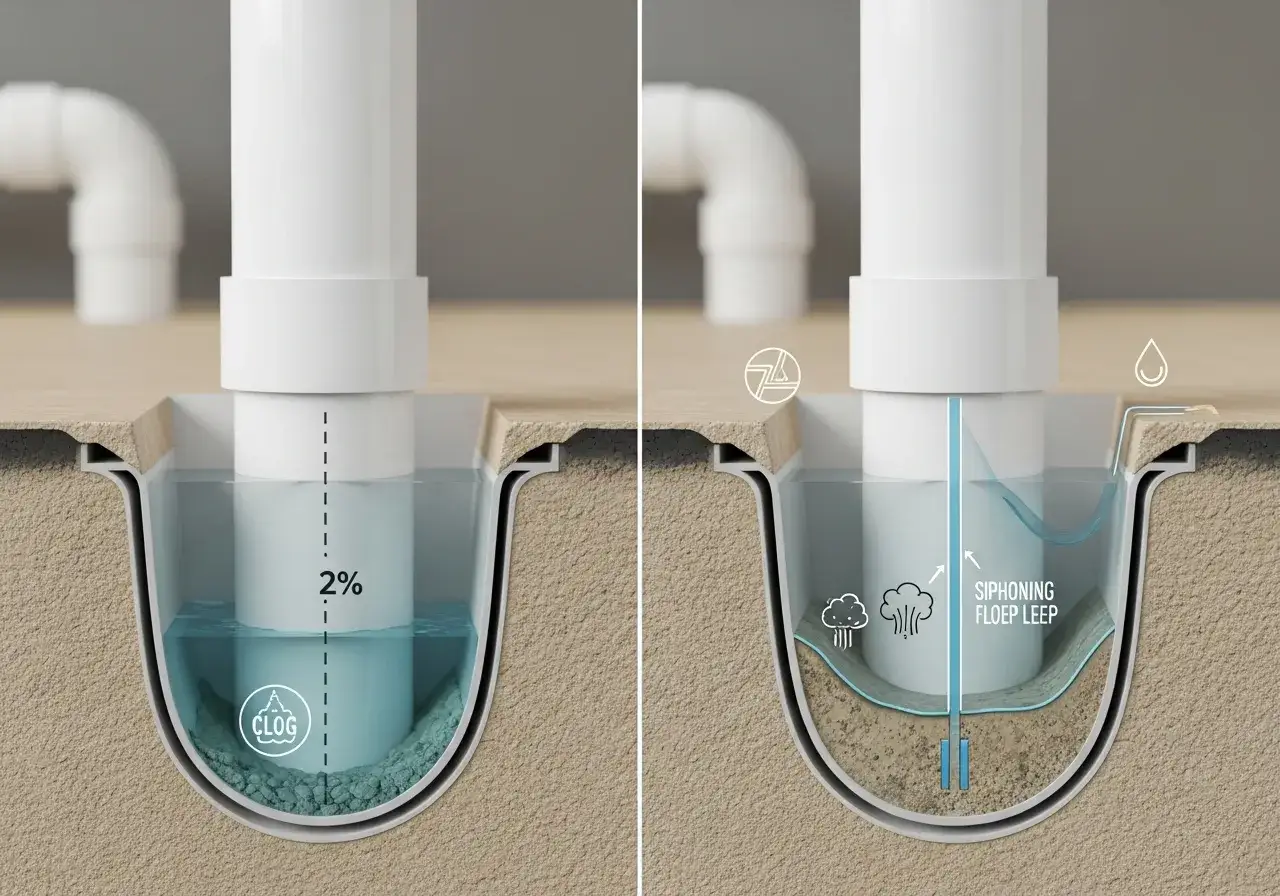

Zasada samooczyszczania: jak właściwy spadek sprawia, że rura czyści się sama?
Jednym z najważniejszych aspektów prawidłowego spadku jest zapewnienie tzw. efektu samooczyszczania się rur. To zjawisko, które sprawia, że instalacja kanalizacyjna, przy odpowiednim nachyleniu, jest w stanie sama pozbywać się osadów i zanieczyszczeń, minimalizując ryzyko zatorów.
Jak to działa? Odpowiedni spadek gwarantuje optymalną prędkość przepływu ścieków. Ta prędkość jest wystarczająca, aby woda porywała ze sobą zarówno frakcje płynne, jak i stałe, nie pozwalając im na osadzanie się na dnie rury. Jeśli prędkość jest zbyt niska (zbyt mały spadek), cięższe cząstki opadają i tworzą osady. Jeśli prędkość jest zbyt wysoka (zbyt duży spadek), woda ucieka zbyt szybko, pozostawiając frakcje stałe w rurze. Dlatego właśnie znalezienie złotego środka, czyli właściwego spadku, jest tak kluczowe dla długotrwałej i bezproblemowej eksploatacji instalacji. To właśnie ten efekt jest kluczowy dla długotrwałej i bezproblemowej eksploatacji instalacji.
Jaki jest prawidłowy spadek rury do szamba? Konkretne wartości i obowiązujące normy
Złoty standard: zalecany spadek 2-3% co to oznacza w praktyce?
W większości domowych instalacji kanalizacyjnych, szczególnie tych odprowadzających ścieki do szamba, najczęściej zalecany i stosowany spadek to od 2% do 3%. Co to oznacza w praktyce? To bardzo proste: na każdym metrze długości rury powinna ona obniżać się o 2 do 3 centymetrów. Czyli, jeśli mamy rurę o długości 10 metrów, jej koniec powinien być niżej o 20 do 30 centymetrów niż jej początek. To właśnie ta wartość jest uznawana za optymalną dla większości typowych instalacji.
Co mówią przepisy? Odwołanie do Polskiej Normy PN-EN 12056-2
Kwestie spadków w instalacjach kanalizacyjnych nie są jedynie kwestią "dobrych praktyk", ale są również regulowane przez przepisy. W Polsce kluczową rolę odgrywa norma PN-EN 12056-2, która dotyczy systemów kanalizacji grawitacyjnej wewnątrz budynków. Choć szambo jest elementem zewnętrznym, zasady projektowania i wykonania przyłączy często bazują na tych samych wytycznych, aby zapewnić spójność i efektywność systemu.
Ponadto, należy pamiętać o zapisach Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Te dokumenty jasno określają wymagania dotyczące instalacji sanitarnych, w tym minimalnych spadków. Przestrzeganie tych norm jest nie tylko obowiązkowe z punktu widzenia prawa budowlanego, ale przede wszystkim jest gwarancją bezpieczeństwa, funkcjonalności i długowieczności całej instalacji. Nieprzestrzeganie ich może skutkować problemami podczas odbioru budynku, a co gorsza w przyszłości generować kosztowne awarie.
Spadek a średnica rury kluczowa zależność, o której musisz wiedzieć
Warto pamiętać, że wymagany minimalny spadek nie jest wartością stałą dla wszystkich rur. Istnieje kluczowa zależność: im większa średnica rury, tym mniejszy minimalny spadek jest potrzebny. Dlaczego tak się dzieje? Większa średnica oznacza większą objętość przepływu ścieków i mniejsze opory hydrauliczne. Woda ma więcej miejsca, aby swobodnie przepływać, nawet przy mniejszym nachyleniu, skutecznie porywając ze sobą frakcje stałe. To ważna informacja, którą zawsze uwzględniam w swoich projektach.
Minimalny spadek dla rury fi 110 mm najczęstszy wybór w budownictwie jednorodzinnym
Rury o średnicy 110 mm (tzw. fi 110) to absolutny standard w budownictwie jednorodzinnym, jeśli chodzi o odprowadzanie ścieków z domu do szamba lub kanalizacji miejskiej. Dla tej średnicy, zgodnie z zaleceniami i normami, minimalny spadek wynosi 2%. Oznacza to, że na każdym metrze rury powinna ona obniżać się o co najmniej 2 centymetry.
Kiedy stosuje się rurę fi 160 mm i jaki spadek jest dla niej odpowiedni?
Rury o większej średnicy, takie jak fi 160 mm, stosuje się zazwyczaj w sytuacjach, gdy mamy do czynienia z dłuższymi odcinkami przyłącza kanalizacyjnego, większym obciążeniem instalacji (np. w budynkach wielorodzinnych lub tam, gdzie przewiduje się dużą ilość ścieków) lub gdy chcemy mieć większy margines bezpieczeństwa. Dla rury fi 160 mm, odpowiedni minimalny spadek to 1,5%. Jak widać, jest on nieco mniejszy niż dla rury fi 110 mm, co potwierdza zasadę, o której wspomniałem wcześniej.
Dla jeszcze większych średnic, np. 200 mm, spadek może wynosić około 1%, a dla 300 mm nawet 0,6%. Jednak w kontekście domowych instalacji do szamba, rury fi 110 mm i fi 160 mm są tymi, na których powinniśmy się skupić.
Błędy wykonawcze, które kosztują najwięcej: konsekwencje złego spadku
Jako praktyk, widziałem wiele instalacji, które na pierwszy rzut oka wyglądały poprawnie, ale w rzeczywistości były tykającą bombą zegarową. Najczęściej problemem był właśnie niewłaściwy spadek. Pozwólcie, że wyjaśnię, dlaczego "oszczędność" na tym etapie to pozorna oszczędność.
Problem #1: Zbyt mały spadek gotowy przepis na zatory i nieprzyjemny zapach
Zbyt mały spadek to chyba najczęstszy i najbardziej uciążliwy błąd. Kiedy rura jest nachylona zbyt słabo, ścieki płyną zbyt wolno. To powoduje, że cięższe frakcje stałe, resztki jedzenia, a zwłaszcza tłuszcze, zaczynają osadzać się na dnie rury. Zamiast być porywanymi przez strumień wody, tworzą warstwy, które z czasem twardnieją i zmniejszają przekrój rury. Efekt? Powstawanie zatorów, które blokują przepływ i wymagają interwencji.
Co więcej, zalegające osady zaczynają gnić, co prowadzi do emisji nieprzyjemnych zapachów, które mogą przedostawać się do wnętrza budynku przez wpusty podłogowe czy nawet syfony. Nikt nie chce mieć w domu zapachu szamba, prawda? Konsekwencją jest konieczność częstego i kosztownego czyszczenia instalacji, a w skrajnych przypadkach jej wymiany.
Problem #2: Zbyt duży spadek dlaczego "więcej" nie znaczy "lepiej"?
Wielu inwestorów myśli, że jeśli mały spadek jest zły, to duży musi być dobry. Nic bardziej mylnego! Zbyt duży spadek, zwłaszcza powyżej maksymalnego dopuszczalnego 15%, jest równie szkodliwy, a czasem nawet bardziej podstępny. W takiej sytuacji woda spływa z dużą prędkością, ale... nie porywa ze sobą frakcji stałych.
Wyobraźmy sobie rwący potok woda biegnie szybko, ale kamienie na dnie pozostają. Podobnie w kanalizacji woda ucieka, a cięższe nieczystości osadzają się w rurze, tworząc zatory. Dodatkowo, zbyt duży spadek może prowadzić do hałasu w instalacji, spowodowanego szybkim przepływem i uderzaniem ścieków o ścianki rury. Co gorsza, może powstać podciśnienie, które wysysa wodę z syfonów w umywalkach, wannach czy toaletach. Pusta syfon to otwarta droga dla nieprzyjemnych zapachów z kanalizacji do wnętrza budynku. To problem, którego naprawa jest często bardzo skomplikowana i wymaga ingerencji w już ułożoną instalację.
Skutki dla domowego budżetu: od udrażniania po kosztowne remonty
Wszystkie te błędy, zarówno zbyt mały, jak i zbyt duży spadek, mają jeden wspólny mianownik: koszty. Początkowe "oszczędności" na prawidłowym wykonaniu instalacji bardzo szybko zamieniają się w znacznie większe wydatki. Mówimy tu o regularnych kosztach związanych z udrażnianiem rur przez specjalistyczne firmy, zakupem środków chemicznych, a także o kosztach napraw, jeśli dojdzie do uszkodzenia rury pod wpływem nagromadzonych osadów.
W skrajnych przypadkach, gdy problem jest chroniczny i niemożliwy do rozwiązania doraźnymi metodami, konieczny może być kosztowny remont lub nawet wymiana całej instalacji. A to oznacza rozkopywanie terenu, a czasem nawet naruszanie konstrukcji budynku. Wierzę, że nikt z nas nie chciałby stanąć przed takim dylematem. Dlatego tak ważne jest, aby już na etapie projektowania i wykonawstwa zadbać o każdy szczegół, w tym o prawidłowy spadek.
Jak poprawnie obliczyć i wyznaczyć spadek rury krok po kroku?
Skoro już wiemy, jak ważny jest prawidłowy spadek, przejdźmy do praktyki. Obliczenie i wyznaczenie spadku na budowie nie jest trudne, jeśli znamy podstawowe zasady i dysponujemy odpowiednimi narzędziami.

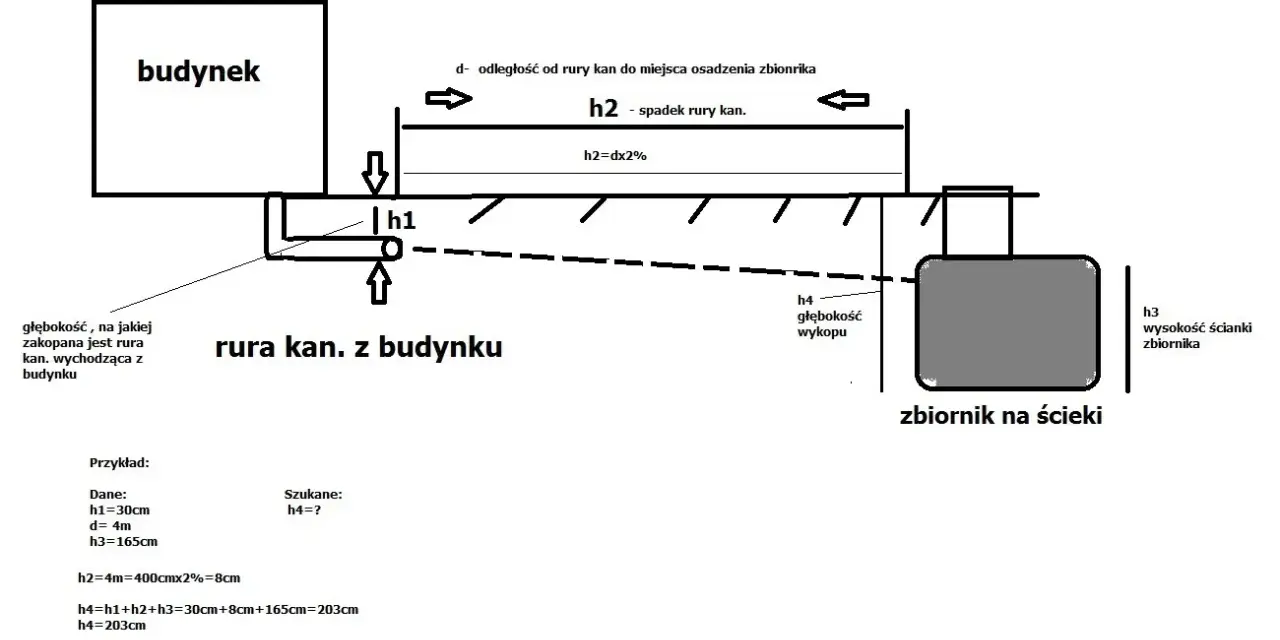

Prosty wzór na obliczenie różnicy wysokości na danym odcinku
Aby obliczyć, o ile niżej powinien znaleźć się koniec rury względem jej początku, wystarczy zastosować prosty wzór:
Długość rury (w metrach) x Spadek (w procentach, wyrażony jako ułamek dziesiętny) = Różnica wysokości (w metrach)
Pamiętajmy, że spadek w procentach musimy zamienić na ułamek dziesiętny, czyli np. 2% to 0,02, a 1,5% to 0,015.
Praktyczny przykład: liczymy spadek dla 15-metrowego przyłącza
Przyjmijmy, że mamy do wykonania przyłącze kanalizacyjne o długości 15 metrów, a zalecany spadek dla używanej rury fi 110 mm wynosi 2%. Oto jak to obliczyć krok po kroku:
- Określ długość rury: W naszym przykładzie to 15 metrów.
- Określ wymagany spadek: W naszym przykładzie to 2%, czyli w ułamku dziesiętnym 0,02.
- Wykonaj obliczenie: 15 m * 0,02 = 0,3 metra.
- Przelicz na centymetry: 0,3 metra to 30 centymetrów.
Co to oznacza? Oznacza to, że koniec rury powinien znajdować się o 30 centymetrów niżej niż jej początek. Mając tę wartość, możemy precyzyjnie wyznaczyć poziom ułożenia rury na całej jej długości.
Narzędzia niezbędne na budowie: od poziomicy po niwelator laserowy
Precyzyjne wyznaczenie spadku wymaga odpowiednich narzędzi. Do wstępnych pomiarów i kontroli na krótszych odcinkach możemy użyć długiej poziomicy (np. dwumetrowej) w połączeniu z miarą. Przykładamy poziomicę do rury, mierzymy odległość od jej końca do rury i sprawdzamy, czy uzyskujemy odpowiednią różnicę. Jest to jednak metoda obarczona pewnym błędem i najlepiej sprawdza się na krótkich odcinkach.
Do najdokładniejszych wyników, szczególnie na dłuższych odcinkach, niezbędny jest niwelator lub laser budowlany. Niwelator pozwala na precyzyjne wyznaczenie różnic wysokości na całej długości wykopu, co jest kluczowe dla zachowania stałego spadku. Laser budowlany, często z funkcją spadku, wyświetla linię referencyjną, do której możemy dopasować rurę. Inwestycja w takie narzędzie (lub jego wynajem) to gwarancja prawidłowego wykonania i spokoju na lata.
O czym jeszcze musisz pamiętać, układając rurę do szamba?
Prawidłowy spadek to podstawa, ale są też inne aspekty, o których nie można zapomnieć podczas układania rury kanalizacyjnej do szamba. Te elementy również mają ogromny wpływ na trwałość i bezawaryjność instalacji.
Głębokość posadowienia rury a strefa przemarzania gruntu w Polsce
Jednym z najważniejszych aspektów jest głębokość, na jakiej zostanie ułożona rura. Musi ona bezwzględnie znajdować się poniżej strefy przemarzania gruntu. W Polsce strefy te różnią się w zależności od regionu i wynoszą orientacyjnie od 0,8 metra do 1,4 metra. Dlaczego to takie ważne? Ponieważ chroni to ścieki przed zamarzaniem w okresie zimowym. Zamarznięcie wody w rurze może doprowadzić do jej pęknięcia i poważnej awarii, a także całkowicie zablokować przepływ.
Jeśli z jakiegoś powodu rura musi być ułożona płycej niż strefa przemarzania, konieczne jest zastosowanie odpowiedniej izolacji termicznej. Można to zrobić, obsypując rurę materiałem izolacyjnym, takim jak keramzyt, żużel lub specjalne otuliny. To dodatkowy koszt, ale znacznie mniejszy niż naprawa pękniętej rury w środku zimy.
Prawidłowe przygotowanie podłoża i podsypka fundament stabilności

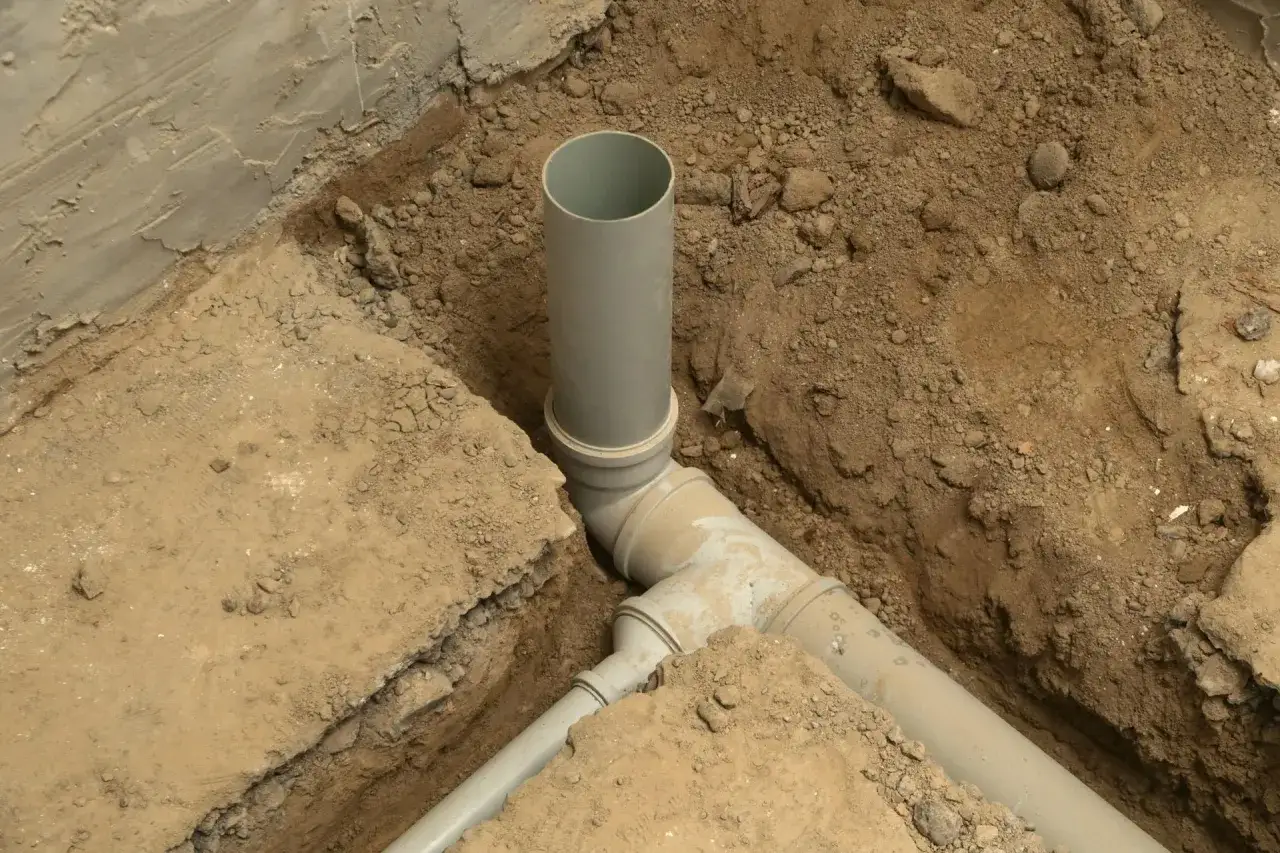

Rura kanalizacyjna nie może być po prostu wrzucona do wykopu. Musi być ułożona na starannie przygotowanym podłożu z podsypką piaskową. Wykop powinien być równy, a na jego dnie należy uformować warstwę piasku o grubości co najmniej 10-15 cm. Piasek powinien być dobrze zagęszczony i wyprofilowany zgodnie z wymaganym spadkiem.
Podsypka piaskowa pełni kilka kluczowych funkcji: stabilizuje rurę, chroni ją przed uszkodzeniami mechanicznymi (np. ostrymi kamieniami w gruncie) oraz zapewnia równomierne rozłożenie obciążeń. Dzięki temu rura nie będzie narażona na punktowe naprężenia, które mogłyby prowadzić do jej pęknięcia, a co najważniejsze zachowa stały spadek na całej swojej długości. To fundament, na którym opiera się cała instalacja.
Przeczytaj również: Zawór bezpieczeństwa do pieca CO: Co naprawdę chroni układ otwarty?
Jak unikać ostrych zakrętów i dlaczego łagodne łuki są kluczowe?
W instalacji kanalizacyjnej, zwłaszcza w przyłączu do szamba, należy bezwzględnie unikać ostrych zakrętów. Ostre zmiany kierunku przepływu ścieków drastycznie zwiększają ryzyko powstawania zatorów. W miejscach gwałtownej zmiany kierunku przepływ zwalnia, a frakcje stałe mają tendencję do osadzania się i tworzenia blokad. To klasyczny błąd, który prowadzi do ciągłych problemów.
Zamiast jednego kolana 90 stopni, zawsze zalecam stosowanie dwóch kolan 45 stopni (lub nawet trzech kolan 30 stopni), które połączone szeregowo tworzą łagodny łuk. Takie rozwiązanie zapewnia płynny i bezproblemowy przepływ ścieków, minimalizując opory i ryzyko osadzania się nieczystości. Pamiętajmy, że każda przeszkoda w przepływie to potencjalny problem. Dbanie o łagodne łuki to dbanie o długowieczność i bezawaryjność całej instalacji.
