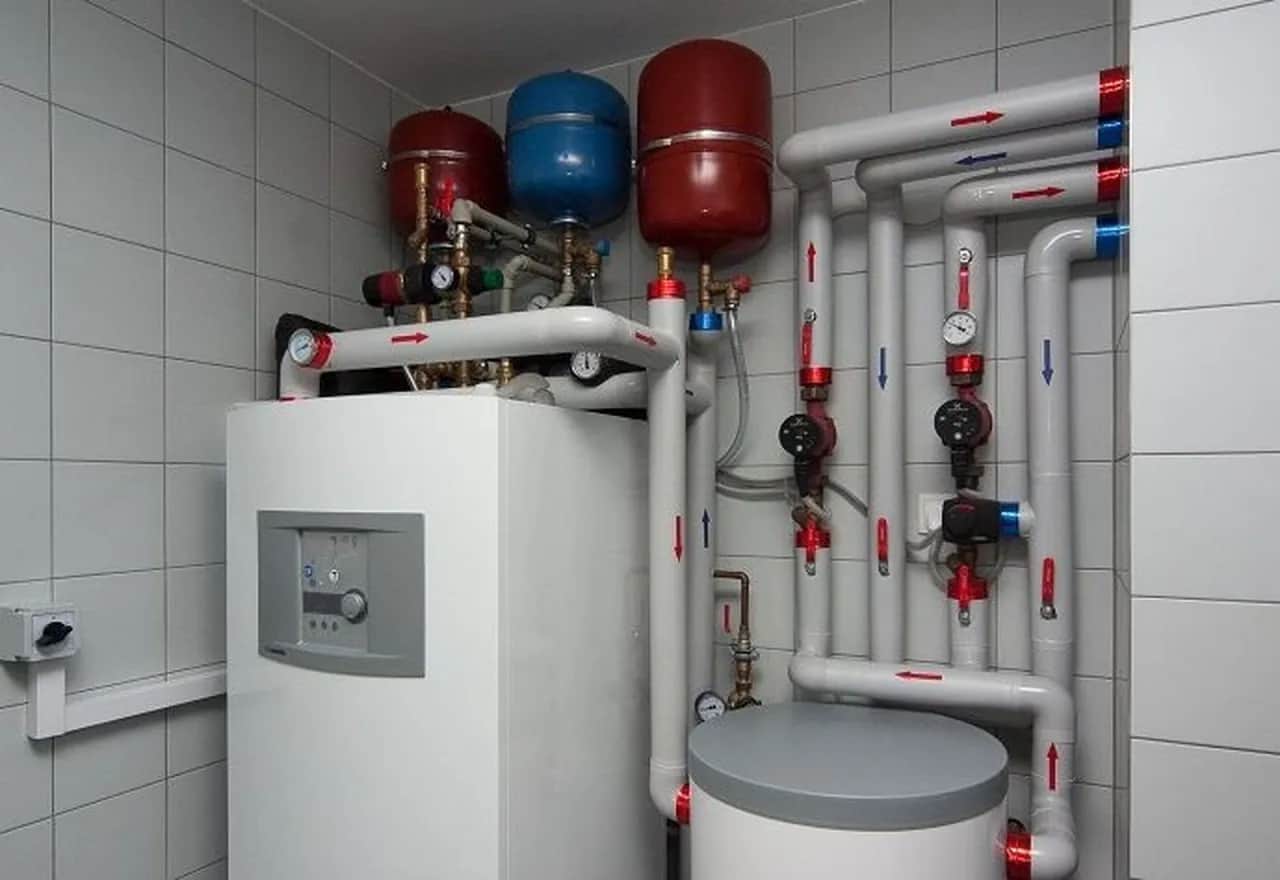

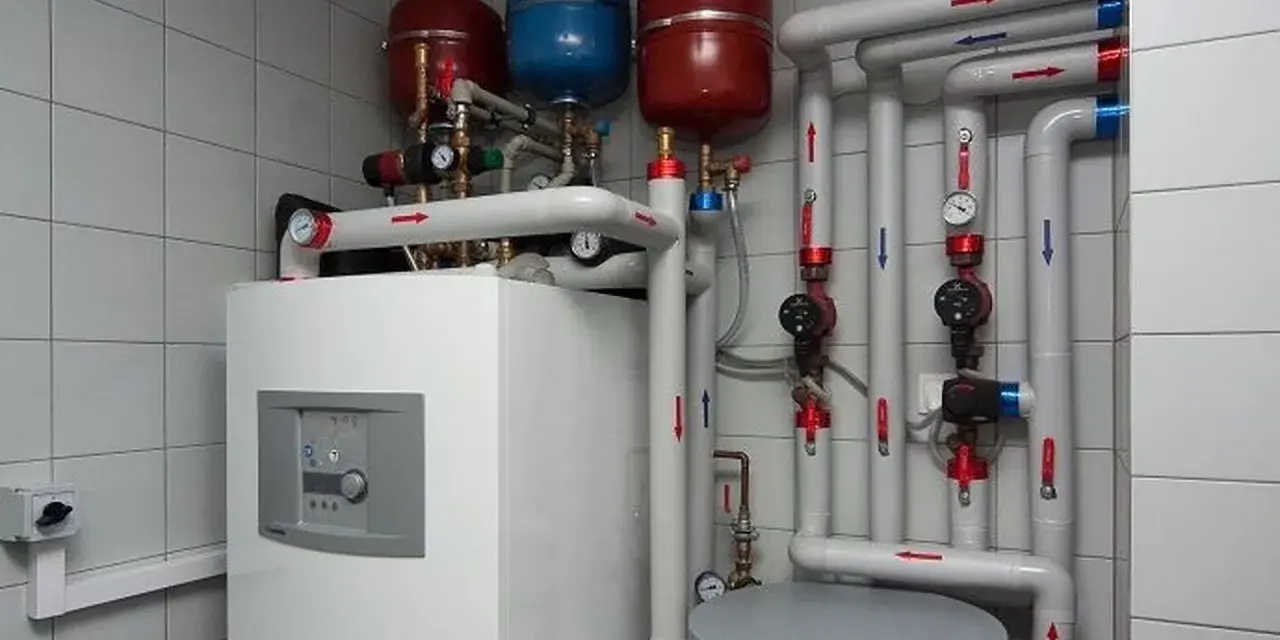

Jaka średnica rury do pompy ciepła? Dobierz idealnie i oszczędź!

Wybór odpowiedniej średnicy rur do instalacji pompy ciepła to decyzja, która ma fundamentalne znaczenie dla efektywności, kosztów eksploatacji i komfortu użytkowania całego systemu grzewczego. Jako praktyk z wieloletnim doświadczeniem, zawsze podkreślam, że to jeden z tych elementów, na których absolutnie nie warto oszczędzać ani iść na kompromisy. Ten artykuł dostarczy Ci kompleksowej wiedzy technicznej, która pomoże Ci podjąć świadome decyzje i uniknąć kosztownych błędów, zapewniając optymalne działanie Twojej pompy ciepła.

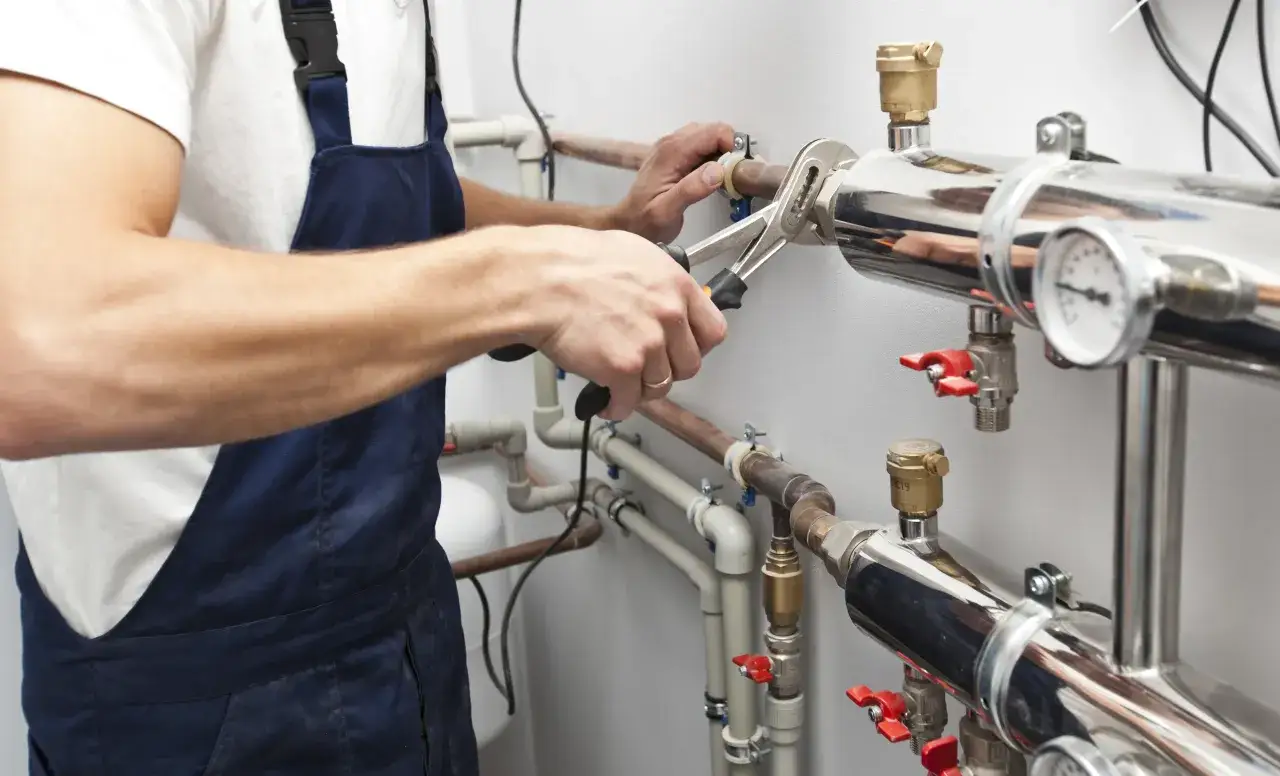

Dlaczego prawidłowa średnica rury to absolutny fundament wydajności Twojej pompy ciepła?

Więcej niż tylko rura: jak średnica wpływa na rachunki za prąd i komfort w domu?

Przede wszystkim, rury o niewystarczającej średnicy generują znacznie większe opory przepływu. To z kolei zmusza pompę obiegową do cięższej pracy, zużywając tym samym więcej energii elektrycznej. W efekcie, zamiast cieszyć się niskimi kosztami eksploatacji pompy ciepła, zauważysz, że Twoje rachunki za prąd są wyższe, niż zakładałeś. Co więcej, zbyt mały przepływ może prowadzić do spadku wydajności samej pompy ciepła, która nie będzie w stanie efektywnie oddawać ciepła do instalacji. W skrajnych przypadkach urządzenie może nawet nie osiągnąć swojej mocy nominalnej, co oznacza, że zapłaciłeś za moc, której nie wykorzystujesz.

Ale to nie wszystko. Niewłaściwy dobór średnicy rur może również obniżyć komfort akustyczny w Twoim domu. Zbyt duża prędkość przepływu wody w zbyt wąskich rurach często objawia się uciążliwym hałasem szumem, gwizdem, a nawet drganiami. To problem, który potrafi skutecznie uprzykrzyć życie mieszkańcom i jest wyraźnym sygnałem, że instalacja nie pracuje prawidłowo. Moje doświadczenie pokazuje, że ignorowanie tych sygnałów prowadzi nie tylko do frustracji, ale i do szybszego zużycia komponentów systemu.

Przepływ, opory, hałas: 3 kluczowe pojęcia, które musisz zrozumieć

Aby świadomie podejść do tematu doboru średnic, musimy najpierw zrozumieć trzy fundamentalne pojęcia, które są ze sobą nierozerwalnie związane w każdej instalacji grzewczej, a w przypadku pomp ciepła nabierają szczególnego znaczenia.

• Przepływ: Pompy ciepła, w przeciwieństwie do tradycyjnych kotłów gazowych, pracują na znacznie niższej różnicy temperatur (ΔT) między zasilaniem a powrotem, zazwyczaj wynoszącej zaledwie 5-7°C. Oznacza to, że aby dostarczyć tę samą ilość ciepła do budynku, pompa ciepła musi przetransportować 3-4 razy większą masę wody przez system. Zapewnienie odpowiednio dużego przepływu masowego jest kluczowe dla efektywnego odbioru i dystrybucji ciepła. Jeśli przepływ będzie zbyt mały, pompa ciepła nie będzie w stanie efektywnie przekazywać energii, co obniży jej COP (współczynnik efektywności) i zwiększy zużycie prądu.
• Opory: Opory hydrauliczne to nic innego jak siły, które utrudniają przepływ wody w rurach. Są one generowane przez tarcie wody o wewnętrzne ścianki rur, a także przez wszelkie zmiany kierunku, zwężenia, złączki, kolanka czy zawory. Im wyższe opory, tym więcej energii musi zużyć pompa obiegowa, aby pokonać te przeszkody i utrzymać wymagany przepływ. W mojej praktyce często widzę, jak wysokie opory, wynikające z niewłaściwego projektu, dramatycznie zwiększają koszty eksploatacji, ponieważ pompa obiegowa pracuje na najwyższych obrotach.
• Hałas: Bezpośrednio związany z przepływem i oporami jest hałas. Kiedy prędkość przepływu czynnika grzewczego staje się zbyt duża zazwyczaj powyżej 0,8-1,5 m/s w rurach zaczynają pojawiać się turbulencje. Te turbulencje generują nieprzyjemne dźwięki, które mogą być słyszalne w całym domu. Hałas jest więc nie tylko kwestią komfortu, ale także wskaźnikiem, że w instalacji panują zbyt wysokie prędkości, często będące konsekwencją zbyt małej średnicy rur w stosunku do wymaganego przepływu.

Moc pompy ciepła a średnica rury: jak dobrać idealną parę?

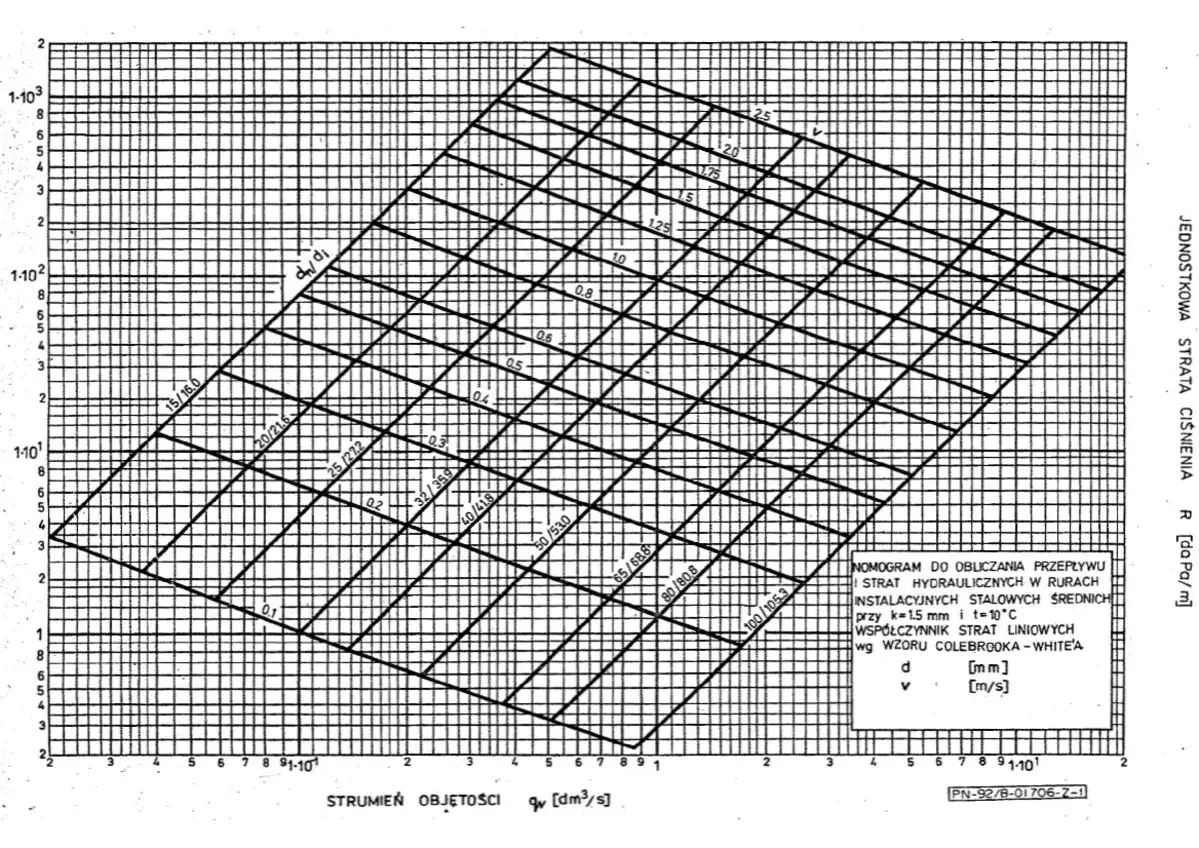

Tabela doboru: Konkretne zalecenia dla najpopularniejszych mocy pomp (5 kW, 8 kW, 12 kW, 16+ kW)

Poniższa tabela przedstawia ogólne zalecenia dotyczące średnic rur dla najpopularniejszych mocy pomp ciepła. Pamiętaj, że są to wartości orientacyjne, które w bardziej złożonych instalacjach mogą wymagać korekty po szczegółowych obliczeniach hydraulicznych. Zawsze bierz pod uwagę, że kluczowa jest średnica wewnętrzna rury.

Pompa ciepła monoblok: jakie specjalne wymagania stawia przed średnicą rur?

Pompy ciepła typu monoblok, ze względu na swoją konstrukcję, gdzie cała jednostka chłodnicza znajduje się na zewnątrz budynku, stawiają specyficzne wymagania dotyczące rur. W tym przypadku rury prowadzące czynnik grzewczy (wodę) z jednostki zewnętrznej do wnętrza budynku są szczególnie narażone na niskie temperatury. Dlatego też, poza odpowiednim doborem średnicy, kluczowe jest ich skuteczne zaizolowanie termiczne oraz zabezpieczenie przed zamarzaniem.

W instalacjach monoblokowych stosuje się wyłącznie rury wodne, najczęściej wykonane z PEX, stali nierdzewnej lub miedzi. Wybór średnicy musi uwzględniać nie tylko moc pompy, ale także długość odcinka zewnętrznego i wewnętrznego oraz ewentualne straty ciśnienia na złączkach. Zawsze zalecam stosowanie rur o średnicy zapewniającej jak najniższe opory, aby zminimalizować ryzyko zamarznięcia wody w przypadku awarii zasilania lub pompy obiegowej, a także by uniknąć niepotrzebnego obciążania pompy obiegowej.

Obieg dolnego i górnego źródła: czy średnice muszą być różne?

Tak, średnice rur w obiegu dolnego źródła (np. kolektor gruntowy, odwierty) i górnego źródła (instalacja grzewcza w budynku) często się różnią, i jest to całkowicie uzasadnione. Obieg dolnego źródła, zwłaszcza w przypadku kolektorów gruntowych, charakteryzuje się zazwyczaj większymi średnicami rur (np. rury PE o średnicy 32 mm lub 40 mm), a także większą pojemnością wodną. Wynika to z potrzeby zapewnienia odpowiedniego przepływu solanki lub wody z odwiertów, która ma za zadanie efektywnie odbierać ciepło z gruntu. Opory przepływu w długich pętlach gruntowych są istotne, dlatego większe średnice pomagają je zminimalizować, zapewniając stabilną pracę pompy ciepła.

Z kolei obieg górnego źródła, czyli instalacja grzewcza wewnątrz budynku (np. ogrzewanie podłogowe, grzejniki), jest zoptymalizowany pod kątem efektywnej dystrybucji ciepła do pomieszczeń. Tutaj średnice rur dobiera się w zależności od zapotrzebowania na ciepło poszczególnych obiegów, rodzaju odbiorników ciepła i długości pętli. Zazwyczaj są to mniejsze średnice niż w obiegu dolnego źródła, ale nadal muszą być wystarczające, aby zapewnić odpowiedni przepływ wody grzewczej przy niskim ΔT, charakterystycznym dla pomp ciepła.

To nie tylko moc! Kluczowe czynniki, które decydują o właściwej średnicy

Długość instalacji: kiedy każdy metr ma znaczenie i zmusza do zmiany średnicy?

Moc pompy ciepła to punkt wyjścia, ale długość i złożoność instalacji są równie, jeśli nie bardziej, krytyczne dla prawidłowego doboru średnicy rur. Każdy metr rury, każde kolanko, każda złączka to wszystko generuje dodatkowe opory przepływu. Im dłuższa instalacja i im więcej w niej zakrętów czy połączeń, tym większe będą te opory. Moje doświadczenie pokazuje, że ignorowanie tego aspektu to prosta droga do problemów.

Wyobraź sobie, że woda musi pokonać labirynt rur, zanim dotrze do każdego zakamarka Twojego domu. Jeśli ten labirynt jest zbyt ciasny, pompa obiegowa musi pracować z większą siłą, zużywając więcej prądu. Dlatego też, przy dłuższych odcinkach rur, na przykład powyżej 20 metrów, często sugeruje się zwiększenie średnicy rur, aby skompensować narastające opory. To jest kluczowe, aby utrzymać prędkość przepływu na akceptowalnym poziomie i zapewnić, że pompa ciepła będzie działać z optymalną wydajnością.

Materiał ma znaczenie: miedź, PEX, a może PP? Porównanie oporów przepływu

Wybór materiału, z którego wykonane są rury, ma bezpośredni wpływ na opory przepływu i, co za tym idzie, na dobór ich średnicy. Różne materiały charakteryzują się odmienną chropowatością wewnętrzną, co jest kluczowe dla hydrauliki systemu. Oto krótkie porównanie:

• Rury miedziane: Charakteryzują się bardzo gładką powierzchnią wewnętrzną, co minimalizuje opory przepływu. Dodatkowo, przy tej samej średnicy nominalnej, rury miedziane mają zazwyczaj większą średnicę wewnętrzną niż rury z tworzyw sztucznych, ze względu na cieńsze ścianki. To sprawia, że są one bardzo efektywne pod względem hydraulicznym.
• Rury PEX (polietylen sieciowany): Są popularne ze względu na elastyczność i łatwość montażu. Ich wewnętrzna powierzchnia jest stosunkowo gładka, ale nadal generują nieco większe opory niż miedź. Wymagają nieco większych średnic, aby osiągnąć ten sam przepływ co miedź.
• Rury PP (polipropylen) i PE (polietylen): Są szeroko stosowane, zwłaszcza w obiegu dolnego źródła. Ich wewnętrzna powierzchnia jest nieco bardziej chropowata niż miedzi czy PEX, co oznacza, że przy tej samej średnicy nominalnej mogą generować większe opory. Należy to uwzględnić, dobierając średnicę, często decydując się na większy rozmiar.

W praktyce oznacza to, że dla tej samej mocy pompy ciepła i długości instalacji, możesz potrzebować nieco większej średnicy rur z tworzyw sztucznych niż rur miedzianych, aby utrzymać optymalne parametry przepływu i uniknąć nadmiernych oporów.

Rola złączek i kolanek: ukryci „wrogowie” optymalnego przepływu

Złączki, kolanka, trójniki, zawory wszystkie te elementy są niezbędne do zbudowania kompletnej instalacji, ale niestety, każdy z nich wprowadza dodatkowe opory hydrauliczne. Są to tak zwane opory miejscowe, które potrafią znacząco wpłynąć na ogólną charakterystykę przepływu w systemie. Może się wydawać, że jedno kolanko to nic, ale w rozbudowanej instalacji ich suma może być naprawdę duża.

Każda zmiana kierunku przepływu, każde zwężenie czy rozgałęzienie to miejsce, gdzie woda napotyka dodatkowy opór. Dlatego, projektując instalację, zawsze staram się minimalizować liczbę złączek i kolanek. Tam, gdzie to możliwe, preferuję łagodne łuki zamiast ostrych kolanek, ponieważ generują one znacznie mniejsze opory. Wybór odpowiedniej armatury, zaprojektowanej z myślą o minimalizacji strat ciśnienia, również ma ogromne znaczenie. Pamiętaj, że nawet najlepiej dobrana średnica rury straci na znaczeniu, jeśli system będzie "zadławiony" przez zbyt wiele oporowych elementów.

Średnica wewnętrzna vs nominalna: na który wymiar patrzeć, by nie popełnić błędu?

To jest jeden z najczęstszych punktów, w których początkujący instalatorzy lub osoby planujące instalację popełniają błędy. Kiedy mówimy o średnicy rury, możemy mieć na myśli dwa różne wymiary: średnicę nominalną (zewnętrzną) lub średnicę wewnętrzną. Dla celów hydraulicznych i prawidłowego doboru rur do pompy ciepła, absolutnie kluczowe znaczenie ma średnica wewnętrzna.

Średnica nominalna (oznaczana często jako DN lub podawana w calach) odnosi się zazwyczaj do wymiaru zewnętrznego rury lub jest ustandaryzowanym oznaczeniem rozmiaru, które nie zawsze precyzyjnie oddaje rzeczywisty przekrój. Natomiast to właśnie średnica wewnętrzna określa rzeczywistą powierzchnię, przez którą przepływa czynnik grzewczy. Rury z różnych materiałów, o tej samej średnicy nominalnej, mogą mieć znacząco różne średnice wewnętrzne ze względu na różną grubość ścianek. Zawsze, gdy wykonujesz obliczenia lub porównujesz rury, upewnij się, że bazujesz na danych dotyczących średnicy wewnętrznej, ponieważ to ona bezpośrednio wpływa na prędkość przepływu i opory.

Najczęstsze i najbardziej kosztowne błędy przy doborze średnicy rur: jak ich uniknąć?

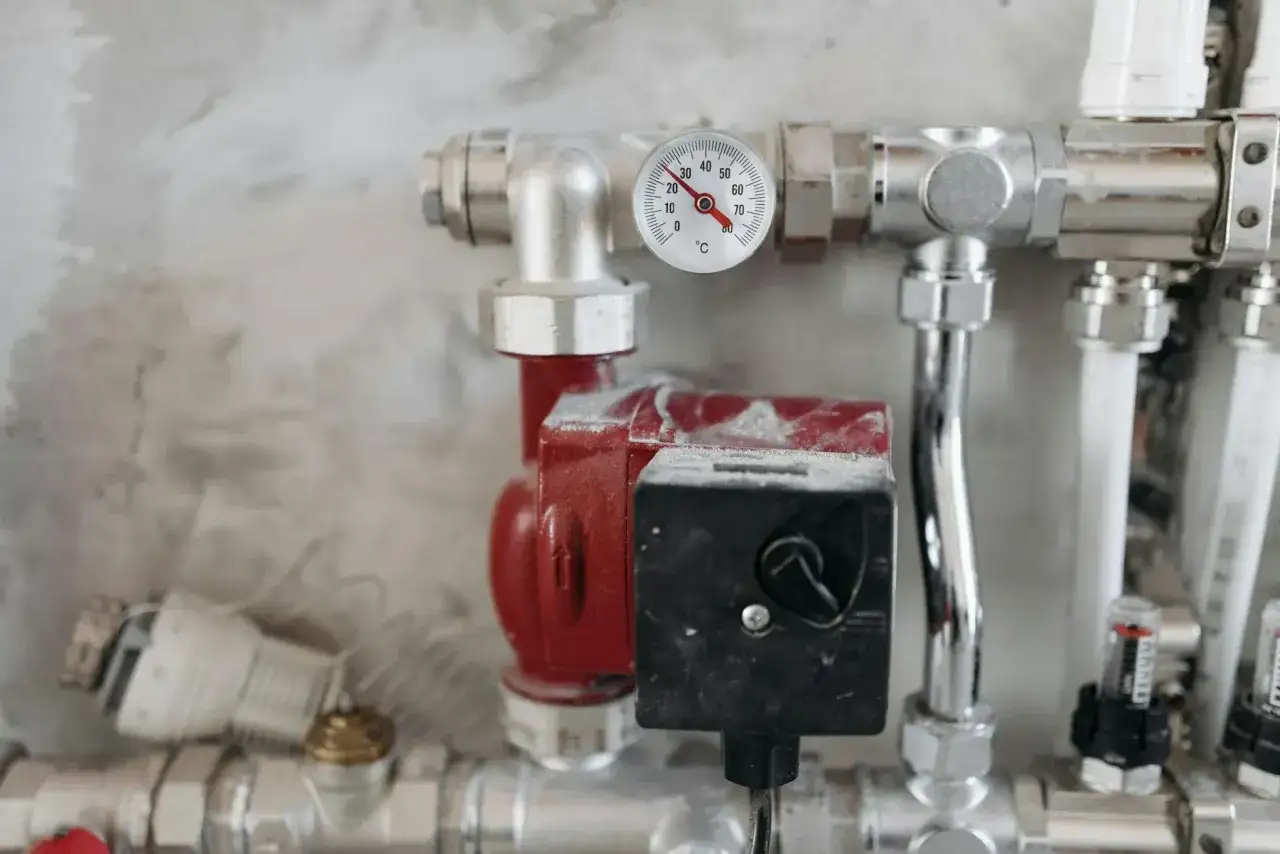

Skutki zbyt małej średnicy: wyższe zużycie energii i głośna praca instalacji

Zbyt mała średnica rur to, moim zdaniem, najpoważniejszy błąd, jaki można popełnić przy projektowaniu instalacji z pompą ciepła. Konsekwencje są wielorakie i niestety, zawsze kosztowne dla użytkownika. Przede wszystkim, jak już wspomniałem, prowadzi to do drastycznego wzrostu oporów przepływu. To z kolei wymusza na pompie obiegowej pracę na wyższych obrotach, co przekłada się bezpośrednio na zwiększone zużycie energii elektrycznej. Twoje rachunki za prąd będą wyższe, a pompa ciepła, zamiast być oszczędnym źródłem ciepła, stanie się pożeraczem energii.

Co więcej, niewystarczający przepływ może spowodować, że pompa ciepła nie będzie w stanie efektywnie przekazywać ciepła do instalacji, co objawi się spadkiem jej wydajności. W skrajnych przypadkach urządzenie może nie osiągnąć swojej mocy nominalnej, co oznacza, że nie uzyskasz oczekiwanego komfortu cieplnego. Do tego dochodzi problem hałasu w instalacji szumy i gwizdy, które są nie tylko irytujące, ale świadczą o nieprawidłowej pracy systemu. Długotrwała praca w takich warunkach może również prowadzić do szybszego zużycia komponentów, co w przyszłości oznacza dodatkowe koszty serwisowe i naprawy. To wszystko sprawia, że zbyt mała średnica rur to błąd, który będzie Cię kosztował przez cały okres eksploatacji systemu.

Skutki zbyt dużej średnicy: niepotrzebnie wysokie koszty inwestycji

Choć zbyt duża średnica rur nie jest tak szkodliwa dla efektywności systemu jak zbyt mała, to jednak również jest błędem, którego należy unikać. Główną konsekwencją jest niepotrzebne zwiększenie kosztów inwestycyjnych. Rury o większej średnicy są droższe, podobnie jak armatura (złączki, zawory) do nich. Dodatkowo, większe rury zajmują więcej miejsca i są trudniejsze w montażu, co może podnieść koszty robocizny.

Ponadto, instalacja z rurami o zbyt dużej średnicy ma większą pojemność wodną. Oznacza to, że system potrzebuje więcej czasu na nagrzanie się do zadanej temperatury, co może skutkować nieco dłuższą reakcją na zmiany zapotrzebowania na ciepło. Chociaż nie wpływa to bezpośrednio na efektywność energetyczną w takim stopniu jak zbyt mała średnica, to jednak jest to niepotrzebne marnowanie zasobów i środków finansowych. Optymalny dobór średnicy to zawsze szukanie złotego środka między minimalizacją oporów a racjonalnymi kosztami.

Dlaczego kopiowanie rozwiązań od sąsiada to zły pomysł?

W mojej pracy często spotykam się z pokusą "kopiowania" rozwiązań od sąsiada czy znajomego, który niedawno zainstalował pompę ciepła. "On ma taką samą pompę, to i rury pewnie będą takie same" słyszę. Niestety, to bardzo złe podejście, które może prowadzić do poważnych problemów. Każda instalacja grzewcza jest unikalna i zależy od mnóstwa indywidualnych czynników, które rzadko kiedy są identyczne nawet w pozornie podobnych domach.

Różnice w izolacji budynku, zapotrzebowaniu na ciepło, długości obiegów grzewczych, rodzaju i liczbie grzejników czy pętli ogrzewania podłogowego, a nawet w układzie pomieszczeń wszystko to ma wpływ na to, jak powinna być zaprojektowana instalacja hydrauliczna. To, co działa optymalnie u sąsiada, w Twoim domu może okazać się nieefektywne, głośne lub po prostu nie wystarczające. Dlatego zawsze podkreślam, że profesjonalny projekt hydrauliczny, uwzględniający specyfikę Twojego budynku, jest inwestycją, która zwraca się w postaci niższych rachunków i bezproblemowej eksploatacji przez lata.

Praktyczny przewodnik: dobór średnicy krok po kroku

Kiedy wystarczą ogólne zalecenia, a kiedy niezbędny jest profesjonalny projekt hydrauliczny?

Decyzja o tym, czy polegać na ogólnych zaleceniach, czy zlecić profesjonalny projekt hydrauliczny, zależy od złożoności Twojej instalacji. Dla małych, prostych systemów, na przykład w niewielkich domach z krótkimi obiegami grzewczymi i standardowym układem, ogólne tabele doboru średnic, takie jak ta, którą przedstawiłem wcześniej, mogą być wystarczającą wskazówką. W takich przypadkach doświadczony instalator, bazując na swojej wiedzy i praktyce, jest w stanie poprawnie dobrać średnice.

Jednakże, dla większych, bardziej złożonych instalacji domów o dużej powierzchni, z wieloma kondygnacjami, rozległym systemem ogrzewania podłogowego, czy też z nietypowym układem pomieszczeń profesjonalny projekt hydrauliczny jest bezwzględnie konieczny. Tylko precyzyjne obliczenia, uwzględniające wszystkie czynniki (moc pompy, długość i opory poszczególnych obiegów, rodzaj odbiorników ciepła, materiał rur, liczbę złączek), mogą zagwarantować optymalne działanie systemu. Inwestycja w projekt to minimalny koszt w porównaniu do potencjalnych strat wynikających z błędnego doboru średnic i późniejszych problemów z eksploatacją. Pamiętaj, że celem jest maksymalizacja efektywności i minimalizacja kosztów eksploatacji, a to osiągniesz tylko dzięki precyzyjnemu projektowi.

Rola izolacji termicznej rur: jak dodatkowo zabezpieczyć wydajność systemu?

Niezależnie od tego, jak perfekcyjnie dobierzesz średnicę rur, bez odpowiedniej izolacji termicznej stracisz część energii, a tym samym pieniędzy. Izolacja rur w instalacji pompy ciepła to absolutna podstawa. Jest to szczególnie ważne na odcinkach prowadzonych w nieogrzewanych pomieszczeniach (np. piwnice, garaże, strychy) oraz, co oczywiste, na zewnątrz budynku. Ciepła woda przepływająca przez niezaizolowane rury będzie oddawać ciepło do otoczenia, zamiast do Twojego domu. To nic innego jak niepotrzebne straty ciepła, które Twoja pompa ciepła będzie musiała nadrobić, zużywając więcej prądu.

Dobra izolacja to nie tylko oszczędność energii, ale także ochrona przed kondensacją. Woda w rurach pompy ciepła może mieć niższą temperaturę niż otoczenie (zwłaszcza w obiegu dolnego źródła), co prowadzi do skraplania się pary wodnej na powierzchni rur. Długotrwała kondensacja może powodować zawilgocenie, rozwój pleśni, a nawet uszkodzenia konstrukcji budynku. Dlatego zawsze zalecam stosowanie wysokiej jakości izolacji o odpowiedniej grubości, dopasowanej do warunków panujących w miejscu prowadzenia rur.

Przeczytaj również: Jak zamaskować rury CO? Praktyczny poradnik i inspiracje

Podsumowanie: Checklista ostatecznego wyboru średnicy rur do Twojej instalacji

Aby upewnić się, że podjąłeś właściwe decyzje dotyczące średnicy rur w Twojej instalacji pompy ciepła, przygotowałem dla Ciebie krótką checklistę:

1. Określ precyzyjnie moc cieplną pompy ciepła: To punkt wyjścia do wszelkich dalszych obliczeń.
2. Zidentyfikuj rodzaj i długość głównych obiegów instalacji: Zwróć uwagę na odcinki o największej długości i największej liczbie elementów.
3. Wybierz odpowiedni materiał rur: Uwzględnij jego chropowatość wewnętrzną i wpływ na opory przepływu.
4. Policz (lub oszacuj) liczbę złączek i kolanek: Pamiętaj, że każdy z tych elementów generuje opory miejscowe.
5. Zawsze bierz pod uwagę średnicę wewnętrzną rury: To ona decyduje o rzeczywistym przekroju przepływu.
6. Zaplanuj odpowiednią izolację termiczną dla wszystkich rur: Szczególnie tych prowadzonych w nieogrzewanych przestrzeniach.
7. W razie wątpliwości zawsze skonsultuj się z doświadczonym instalatorem lub projektantem: Profesjonalna wiedza to gwarancja optymalnego i bezproblemowego działania systemu.
