Ten artykuł pomoże Ci zrozumieć, jak prawidłowo dobrać grubość izolacji rur, aby zapewnić efektywność energetyczną, zgodność z przepisami budowlanymi oraz ochronę instalacji przed uszkodzeniami, takimi jak zamarzanie czy korozja. Czytając go, nauczysz się, jak oszczędzać na rachunkach i unikać kosztownych błędów.
Prawidłowy dobór grubości otuliny rur to klucz do oszczędności i trwałości instalacji.
- Minimalne grubości izolacji regulują Rozporządzenie WT oraz norma PN-B-02421:2000, bazując na współczynniku λ=0,035 W/(m·K).
- Dla rur do 22 mm średnicy wymagane jest 20 mm izolacji, dla 22-35 mm 30 mm, a dla 35-100 mm grubość równa średnicy rury.
- W pomieszczeniach nieogrzewanych (piwnice, garaże) zaleca się izolację grubszą o 30-50% lub 1-1,5x średnicy rury.
- Izolacja rur z zimną wodą zapobiega kondensacji, korozji, pleśni oraz nagrzewaniu się wody i zamarzaniu.
- Materiał izolacyjny (np. kauczuk syntetyczny o niskiej lambdzie) wpływa na wymaganą grubość izolacji.
Dlaczego grubość otuliny to nie detal, a fundament oszczędności i bezpieczeństwa?
Z mojego doświadczenia wynika, że wielu inwestorów i wykonawców traktuje izolację rur jako drugorzędny element instalacji. To duży błąd! Prawidłowo dobrana grubość otuliny to nie tylko kwestia estetyki, ale przede wszystkim fundament efektywności energetycznej i długowieczności całego systemu. Niezależnie od tego, czy mówimy o instalacji grzewczej, wodnej czy chłodniczej, odpowiednia izolacja jest kluczowa dla jej prawidłowego funkcjonowania. Inwestycja w dobrą izolację zwraca się zaskakująco szybko, przynosząc realne oszczędności i chroniąc przed kosztownymi awariami.
Jak nieizolowane rury podnoszą Twoje rachunki? Ograniczenie strat ciepła w praktyce
Brak izolacji lub zastosowanie zbyt cienkiej otuliny to prosta droga do marnotrawstwa energii. W instalacjach centralnego ogrzewania (C.O.) i ciepłej wody użytkowej (C.W.U.) nieizolowane rury działają jak grzejniki w miejscach, gdzie ciepło jest niepotrzebne w piwnicach, garażach czy nieużywanych pomieszczeniach technicznych. To oznacza, że kocioł musi pracować dłużej i intensywniej, aby dostarczyć wymaganą temperaturę do punktów odbioru. Szacuje się, że odpowiednia izolacja rur C.O. i C.W.U. może przynieść oszczędności na poziomie 5-15% w skali roku. Co więcej, w pomieszczeniach nieogrzewanych straty ciepła z nieizolowanych rur mogą sięgać nawet 30%, co jest po prostu niedopuszczalne z ekonomicznego punktu widzenia.
Ochrona przed korozją i pleśnią: rola izolacji w zapobieganiu kondensacji
Problem kondensacji pary wodnej na rurach z zimną wodą jest często bagatelizowany, a jego skutki bywają opłakane. Gdy temperatura powierzchni rury spada poniżej temperatury punktu rosy otaczającego powietrza, na jej powierzchni zaczyna osadzać się wilgoć. To zjawisko, znane jako roszenie się rur, prowadzi do wielu negatywnych konsekwencji. Przede wszystkim, wilgoć sprzyja korozji metalowych rur, skracając ich żywotność. Po drugie, zawilgocone ściany i sufity wokół rur stają się idealnym środowiskiem do rozwoju pleśni i grzybów, co nie tylko szpeci, ale przede wszystkim jest szkodliwe dla zdrowia. Odpowiednia izolacja, zwłaszcza ta o zamkniętej strukturze komórkowej (jak np. kauczuk syntetyczny), skutecznie zapobiega temu problemowi, utrzymując temperaturę powierzchni izolacji powyżej punktu rosy.
Zabezpieczenie przed zamarzaniem: dlaczego otulina jest kluczowa w nieogrzewanych przestrzeniach?
Zima potrafi zaskoczyć, a zamarznięte rury to jeden z najgorszych scenariuszy dla właściciela domu. W nieogrzewanych pomieszczeniach, takich jak piwnice, garaże czy poddasza, ryzyko zamarznięcia wody w rurach jest bardzo wysokie. Zamarzająca woda zwiększa swoją objętość, co może prowadzić do pękania rur i kosztownych awarii, a w konsekwencji do zalania pomieszczeń. Gruba i skuteczna izolacja działa jak bariera ochronna, utrzymując temperaturę wody powyżej zera, nawet w przypadku silnych mrozów. Pamiętajmy, że izolacja dla wody zimnej również pełni funkcję ochronną przed zamarzaniem, co jest szczególnie ważne w newralgicznych punktach instalacji.
Co mówią przepisy? Minimalna grubość izolacji według polskich norm
W Polsce, podobnie jak w innych krajach, kwestie związane z izolacją rur nie są pozostawione przypadkowi. Istnieją konkretne regulacje prawne i normy techniczne, które mają na celu zapewnienie bezpieczeństwa, efektywności energetycznej i zgodności z wymogami budowlanymi. Ich znajomość jest absolutnie niezbędna dla każdego, kto planuje lub wykonuje instalacje.
Rozporządzenie w sprawie Warunków Technicznych (WT) Twoja podstawa prawna
Podstawowym aktem prawnym, który reguluje minimalne grubości izolacji w budownictwie, jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT). To właśnie w tym dokumencie znajdziemy ogólne wytyczne, które muszą być spełnione. WT określa minimalną grubość izolacji dla materiału o referencyjnym współczynniku przewodzenia ciepła λ (lambda) wynoszącym 0,035 W/(m·K) w temperaturze 40°C. Jest to punkt wyjścia do wszelkich obliczeń i doboru materiałów.Norma PN-B-02421: 2000: Konkretne wytyczne dla instalatorów i inwestorów
Uzupełnieniem i uszczegółowieniem przepisów WT jest norma PN-B-02421:2000. To właśnie ona dostarcza konkretnych wytycznych i tabel, które są niezwykle pomocne dla instalatorów i inwestorów. Norma ta precyzuje, jak należy dobierać grubość izolacji dla różnych typów instalacji (C.O., C.W.U., zimna woda) i średnic rur. Jej praktyczne zastosowanie pozwala uniknąć błędów i zapewnia, że wykonana izolacja będzie zgodna z obowiązującymi standardami.
Jak interpretować współczynnik Lambda (λ)? Klucz do porównywania materiałów izolacyjnych
Współczynnik przewodzenia ciepła Lambda (λ) to absolutnie kluczowy parametr przy wyborze materiału izolacyjnego. Mówiąc najprościej, im niższa wartość λ, tym lepsze właściwości izolacyjne materiału oznacza to, że materiał skuteczniej zatrzymuje ciepło (lub chłód). Przepisy WT podają minimalne grubości dla referencyjnego λ = 0,035 W/(m·K). Co to oznacza w praktyce? Jeśli materiał, który zamierzasz zastosować, ma inny (gorszy, czyli wyższy) współczynnik lambda, jego grubość musi zostać odpowiednio zwiększona. Tylko w ten sposób zachowasz ten sam poziom izolacyjności, który jest wymagany przepisami. To jest niezwykle ważne, aby nie dać się zwieść pozorom i zawsze sprawdzać ten parametr.

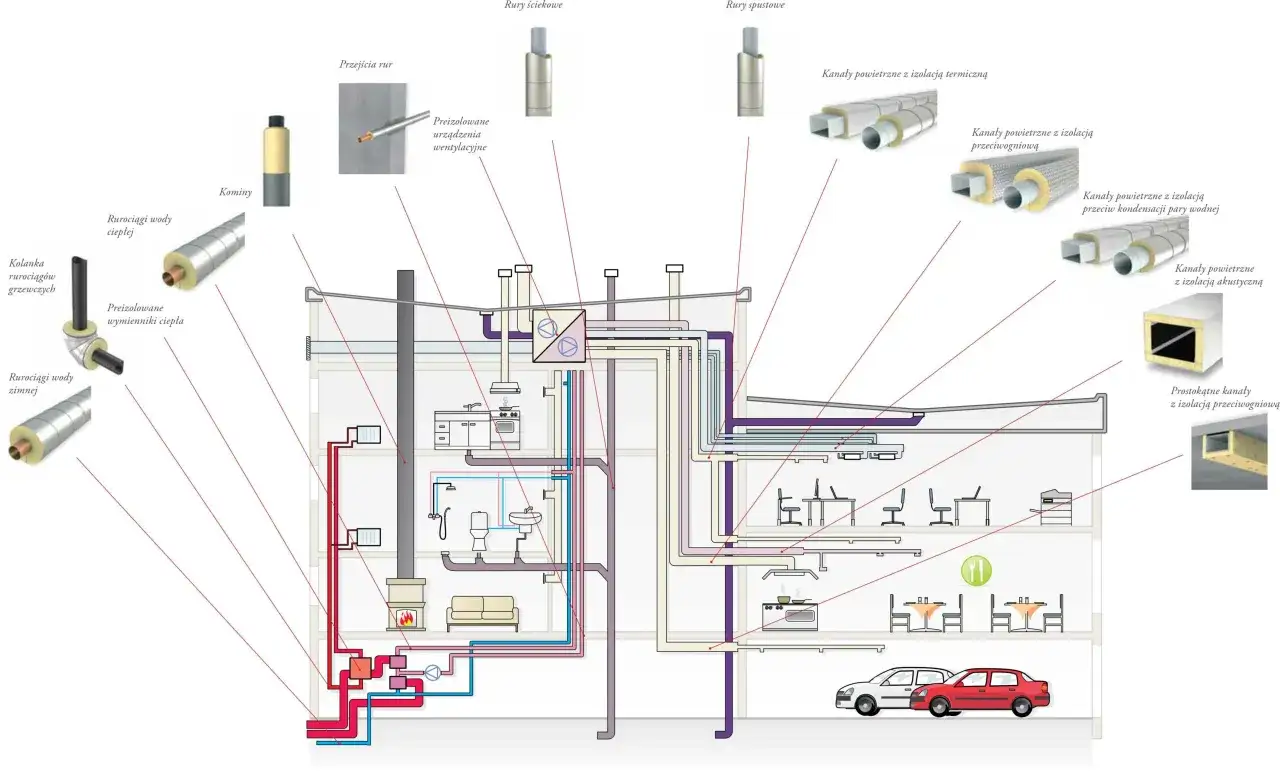

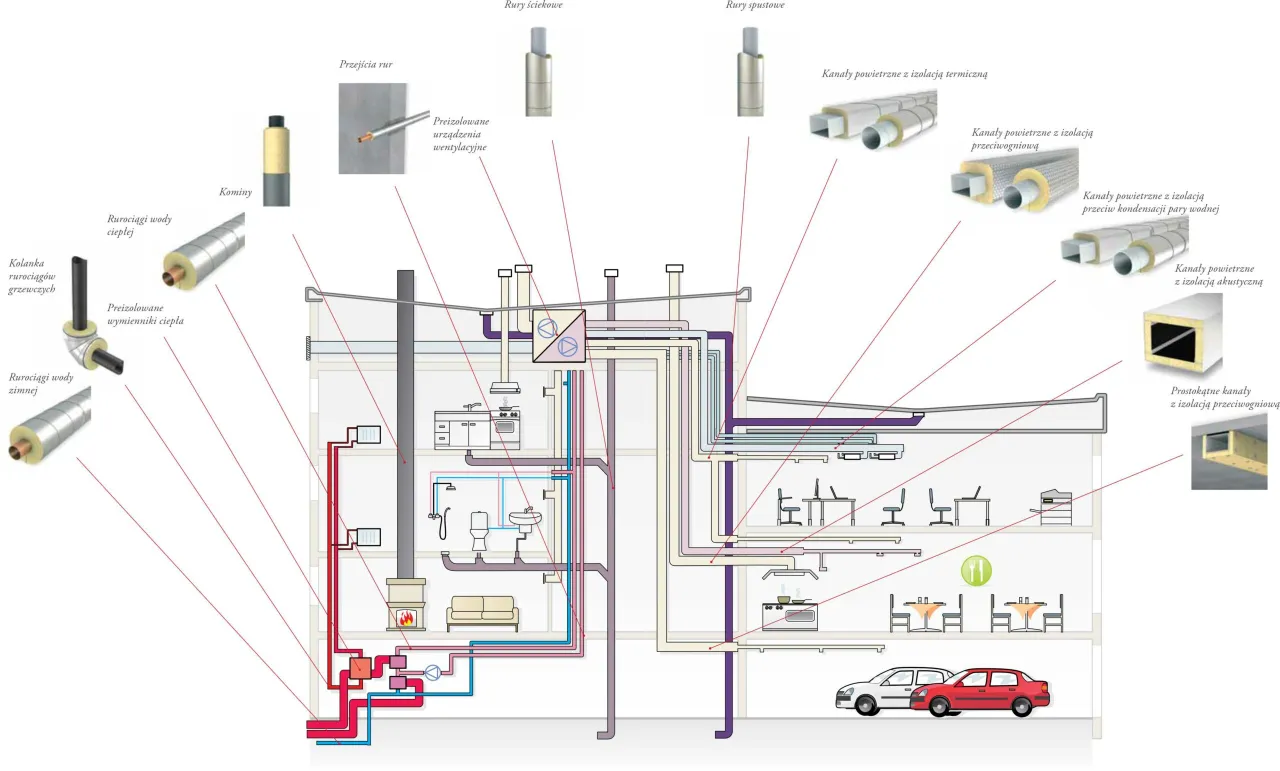

Jaka grubość otuliny dla konkretnych instalacji? Praktyczny przewodnik
Przejdźmy teraz do konkretów. Dobór grubości izolacji zależy od wielu czynników, ale przede wszystkim od rodzaju instalacji i miejsca jej prowadzenia. Poniżej przedstawiam praktyczne wskazówki, które pomogą Ci podjąć właściwą decyzję.
Instalacje C. O. i C. W. U. : Jaką otulinę wybrać do rur z ciepłą wodą?
W przypadku instalacji centralnego ogrzewania (C.O.) i ciepłej wody użytkowej (C.W.U.) głównym celem jest minimalizacja strat ciepła. Zgodnie z przepisami, dla materiału o referencyjnym współczynniku przewodzenia ciepła λ=0,035 W/(m·K), minimalne grubości izolacji wyglądają następująco:
- Dla rur o średnicy wewnętrznej do 22 mm: 20 mm.
- Dla rur o średnicy wewnętrznej od 22 mm do 35 mm: 30 mm.
- Dla rur o średnicy wewnętrznej od 35 mm do 100 mm: grubość równa średnicy wewnętrznej rury.
- Dla rur o średnicy wewnętrznej powyżej 100 mm: 100 mm.
Pamiętaj, że są to wartości minimalne. Moje doświadczenie podpowiada, że w wielu przypadkach warto zastosować grubszą izolację, aby jeszcze bardziej zwiększyć efektywność energetyczną i skrócić czas zwrotu inwestycji.
Instalacje wody zimnej: Jak skutecznie walczyć z roszeniem się rur (kondensacją)?
Dla rur z zimną wodą priorytetem jest zapobieganie kondensacji. Jak już wspomniałem, roszenie się rur prowadzi do korozji, zawilgocenia i rozwoju pleśni. Izolacja w tym przypadku chroni również przed niepożądanym nagrzewaniem się wody od otoczenia (co jest ważne np. w instalacjach wody pitnej) oraz, co równie istotne, przed zamarzaniem. Kluczowy jest tutaj nie tylko współczynnik lambda, ale również struktura materiału izolacje o zamkniętokomórkowej budowie (np. kauczuk syntetyczny) są znacznie skuteczniejsze w walce z kondensacją.
Rury w piwnicy i garażu: Dlaczego w nieogrzewanych pomieszczeniach potrzebujesz grubszej izolacji?
Pomieszczenia nieogrzewane, takie jak piwnice, garaże czy nieocieplone poddasza, to prawdziwe wyzwanie dla instalacji. Ze względu na znacznie większe różnice temperatur między wnętrzem rury a otoczeniem, a także podwyższone ryzyko zamarzania, zaleca się stosowanie grubszej izolacji niż minimum wymagane przepisami. Moja rekomendacja to zwiększenie grubości izolacji o 30-50% w stosunku do wartości minimalnych lub zastosowanie otuliny o grubości 1-1,5 raza średnicy rury. To zapewni znacznie lepszą ochronę przed stratami ciepła i, co najważniejsze, przed zamarznięciem.

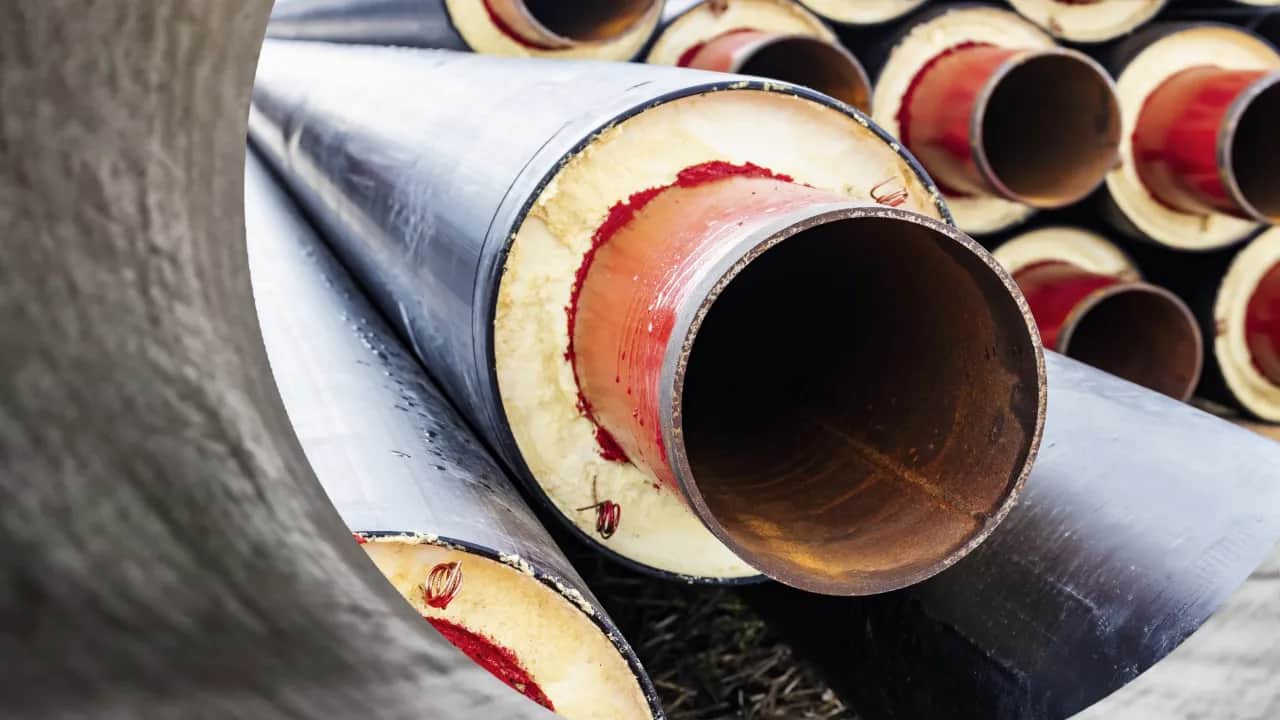

Instalacje prowadzone na zewnątrz i w gruncie: Wymagania specjalne
Rury prowadzone na zewnątrz budynków lub w gruncie to kategoria, która wymaga szczególnej uwagi. Są one narażone na ekstremalne warunki: niskie temperatury, promieniowanie UV, wilgoć, a także uszkodzenia mechaniczne. W tych warunkach rury potrzebują znacznie grubszej izolacji często o 50% większej niż dla rur wewnętrznych. Dodatkowo, izolacja musi być odporna na wilgoć, a w przypadku prowadzenia w gruncie, również na nacisk i uszkodzenia mechaniczne. Często wymaga to zastosowania specjalnych systemów izolacyjnych z dodatkową osłoną.

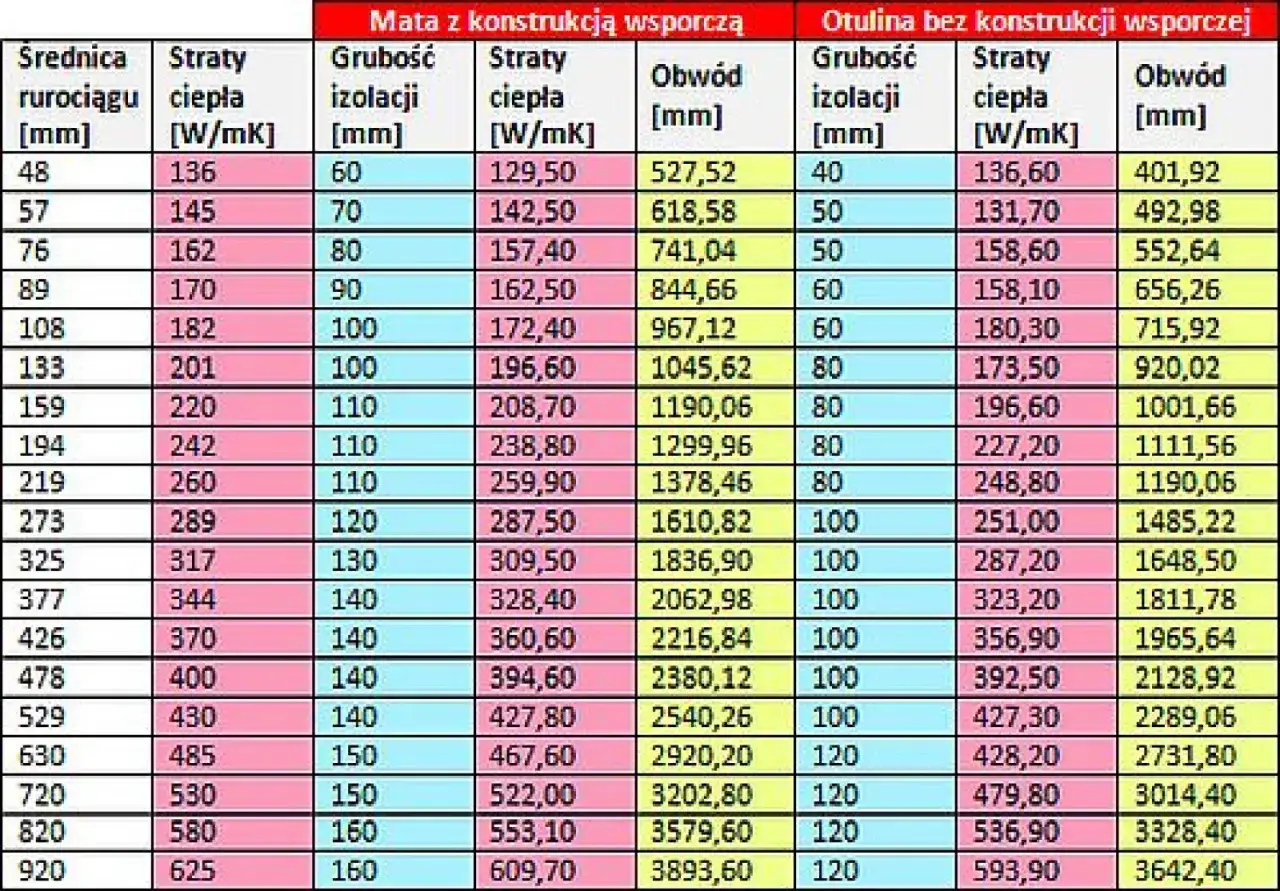

Tabela doboru grubości otuliny: Szybka ściągawka dla Twojego projektu
Aby ułatwić Ci szybki dobór odpowiedniej grubości izolacji, przygotowałem przejrzystą tabelę, która stanowi praktyczną ściągawkę. Pamiętaj, że wartości te odnoszą się do materiału o referencyjnym współczynniku przewodzenia ciepła λ=0,035 W/(m·K).
Grubość izolacji a średnica rury (do 22 mm, 22-35 mm, 35-100 mm, >100 mm)
| Średnica wewnętrzna rury (mm) | Minimalna grubość izolacji (mm) (dla λ=0,035 W/(m·K)) |
|---|---|
| Do 22 mm | 20 mm |
| Od 22 mm do 35 mm | 30 mm |
| Od 35 mm do 100 mm | Grubość równa średnicy wewnętrznej rury |
| Powyżej 100 mm | 100 mm |
Rekomendowane grubości dla pomieszczeń ogrzewanych vs. nieogrzewanych
Jak widać w tabeli, minimalne grubości są jasno określone. Jednak kluczowe jest również dostosowanie ich do warunków panujących w pomieszczeniu. W pomieszczeniach ogrzewanych, gdzie temperatura otoczenia jest stabilna i wysoka, wartości minimalne są zazwyczaj wystarczające. Natomiast w pomieszczeniach nieogrzewanych, takich jak piwnice, garaże, czy przestrzenie techniczne, gdzie występują duże wahania temperatur i ryzyko zamarzania, zdecydowanie zalecam zwiększenie grubości izolacji. Optymalnym rozwiązaniem jest zastosowanie otuliny o 30-50% grubszej niż minimum lub o grubości 1-1,5 raza średnicy rury. To niewielki dodatkowy koszt, który wielokrotnie zwróci się w postaci oszczędności i spokoju ducha.
Wybór materiału ma znaczenie: Pianka, kauczuk czy wełna mineralna?
Grubość to jedno, ale równie ważny jest materiał, z którego wykonana jest otulina. Każdy z nich ma inne właściwości i jest przeznaczony do nieco innych zastosowań. Dobrze jest znać ich charakterystykę, aby podjąć świadomą decyzję.
Pianka polietylenowa (PE): Ekonomiczne i popularne rozwiązanie
Pianka polietylenowa to jedno z najczęściej spotykanych i najbardziej ekonomicznych rozwiązań na rynku. Jest łatwa w montażu, elastyczna i wykazuje dobrą odporność na wilgoć. Doskonale sprawdza się jako podstawowa izolacja rur wewnątrz budynków, szczególnie w instalacjach C.O. i C.W.U. w pomieszczeniach ogrzewanych. Jej zaletą jest również przystępna cena, co czyni ją popularnym wyborem do wielu standardowych zastosowań.

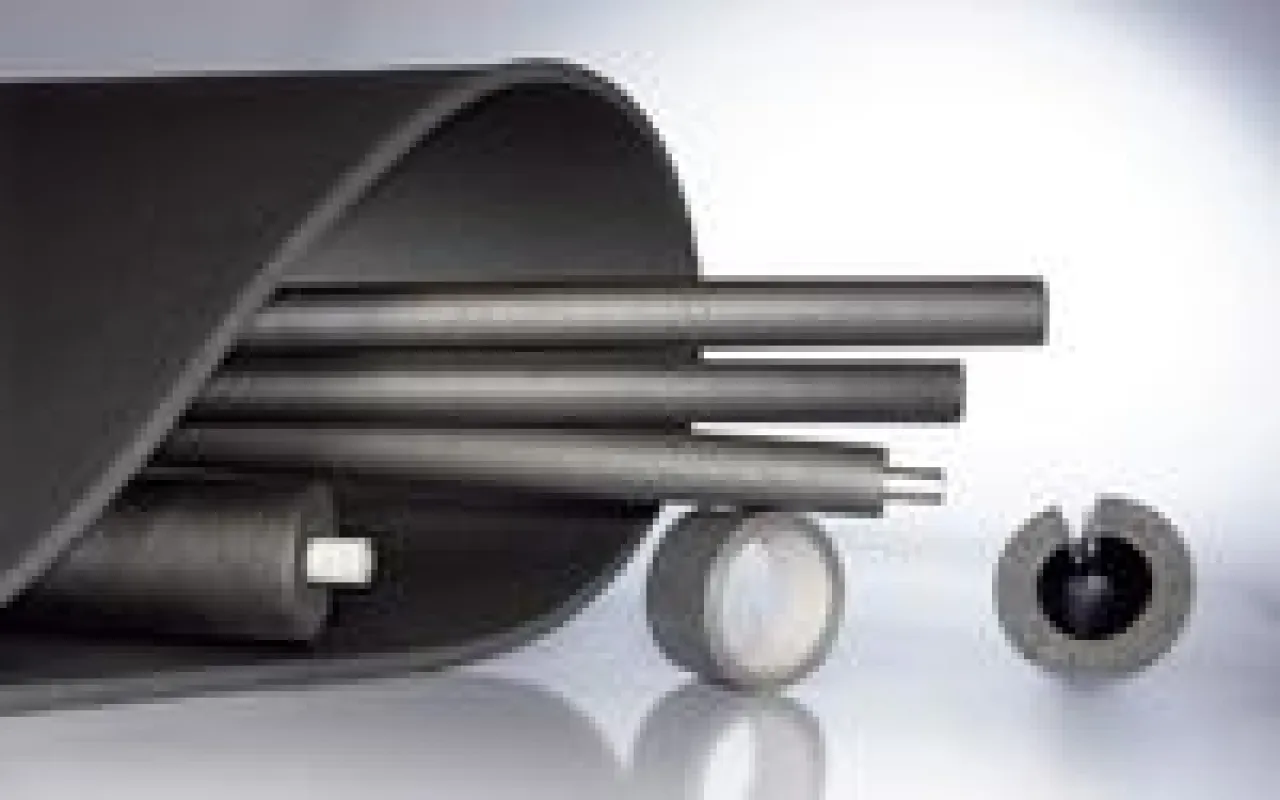

Kauczuk syntetyczny: Najlepsza ochrona przed kondensacją i wilgocią
Jeśli priorytetem jest ochrona przed kondensacją i wilgocią, kauczuk syntetyczny jest bezkonkurencyjny. Jego zamknięta struktura komórkowa sprawia, że jest praktycznie nieprzepuszczalny dla pary wodnej, co skutecznie eliminuje problem roszenia się rur. Dodatkowo, kauczuk syntetyczny charakteryzuje się bardzo niskim współczynnikiem przewodzenia ciepła (niską lambdą), co pozwala na zastosowanie cieńszych warstw izolacji przy zachowaniu doskonałych parametrów. To idealny wybór do instalacji wody zimnej, klimatyzacji i chłodnictwa, gdzie kontrola kondensacji jest absolutnie kluczowa.Wełna mineralna: Odporność na wysokie temperatury i doskonała izolacja akustyczna
Wełna mineralna to materiał, który doskonale sprawdza się w miejscach, gdzie rury narażone są na bardzo wysokie temperatury, np. w kotłowniach czy przy przewodach spalinowych. Jej głównymi zaletami są niepalność i wysoka odporność termiczna. Co więcej, wełna mineralna oferuje dodatkowe właściwości izolacji akustycznej, co może być istotne w niektórych instalacjach, gdzie redukcja hałasu jest pożądana. Jest to solidne i sprawdzone rozwiązanie do wymagających zastosowań.
Najczęstsze błędy przy doborze i montażu izolacji jak ich uniknąć?
Nawet najlepsza izolacja nie spełni swojej funkcji, jeśli zostanie źle dobrana lub, co gorsza, nieprawidłowo zamontowana. Z mojego doświadczenia wynika, że pewne błędy powtarzają się nagminnie. Oto jak ich unikać:
Błąd #1: Stosowanie zbyt cienkiej otuliny "z marketu"
To jeden z najczęstszych błędów, podyktowany często chęcią zaoszczędzenia kilku złotych. Wiele otulin dostępnych w marketach budowlanych jest po prostu zbyt cienkich, aby spełnić normy i zapewnić odpowiednią izolacyjność. Pozorne oszczędności na materiale to tak naprawdę inwestycja w wyższe rachunki za energię i potencjalne problemy w przyszłości. Zawsze sprawdzaj grubość i współczynnik lambda otuliny, upewniając się, że spełnia ona wymagania przepisów i warunków panujących w Twojej instalacji.
Błąd #2: Brak ciągłości izolacji na złączkach, kolankach i zaworach
Izolowanie prostych odcinków rur jest stosunkowo łatwe, ale prawdziwe wyzwanie pojawia się przy złączkach, kolankach, zaworach i trójnikach. Niestety, bardzo często te krytyczne punkty są pomijane lub izolowane niedbale. Każde takie nieizolowane miejsce staje się "mostkiem cieplnym", przez który ucieka ciepło (lub dostaje się do rur z zimną wodą). To niweluje efektywność całej instalacji, prowadząc do strat energii i zwiększonego ryzyka kondensacji. Pamiętaj, aby starannie izolować wszystkie elementy systemu, używając specjalnych kształtek izolacyjnych lub precyzyjnie docinając otulinę.
Przeczytaj również: Jak podłączyć wentylator do światła? Schematy, bezpieczeństwo, porady
Błąd #3: Ignorowanie problemu kondensacji na rurach z zimną wodą
Powtórzę to jeszcze raz, bo to niezwykle ważne: ignorowanie problemu kondensacji na rurach z zimną wodą to proszenie się o kłopoty. Roszenie się rur to nie tylko nieestetyczne kropelki wody, ale przede wszystkim poważne ryzyko korozji, zawilgocenia konstrukcji budynku i rozwoju pleśni. Te problemy mogą prowadzić do kosztownych napraw, a nawet mieć negatywny wpływ na zdrowie mieszkańców. Zawsze stosuj odpowiedni materiał (najlepiej kauczuk syntetyczny o zamkniętej strukturze komórkowej) i wystarczającą grubość izolacji dla rur z zimną wodą, aby skutecznie zapobiec temu zjawisku.
