Wielu z nas, stając przed zadaniem wymiany baterii czy podłączenia pralki, natyka się na zagadkę "1/2 cala". Intuicyjnie przeliczamy to na centymetry, ale szybko okazuje się, że w świecie hydrauliki prosta matematyka nie wystarcza. Ten artykuł rozwieje wszelkie wątpliwości, wyjaśniając, dlaczego "pół cala" w instalacjach wodnych to coś więcej niż 1,27 cm i jak prawidłowo dobrać odpowiednie elementy.
W hydraulice 1/2 cala to nominalny rozmiar DN15, a nie 1,27 cm, z rzeczywistą średnicą zewnętrzną około 21 mm.
- 1/2 cala matematycznie to 1,27 cm, ale w hydraulice to jedynie oznaczenie nominalne.
- W instalacjach wodnych 1/2 cala odpowiada średnicy nominalnej DN15, która jest wartością umowną.
- Rzeczywista, mierzalna średnica zewnętrzna rury lub gwintu 1/2 cala wynosi około 21 mm.
- W Polsce dominują gwinty rurowe BSP, oznaczane jako G1/2 dla rozmiaru 1/2 cala.
- Elementy 1/2 cala (DN15) są powszechne w domowych podłączeniach, np. do baterii czy spłuczek.
1/2 cala to 1,27 cm, ale w hydraulice ta wiedza to za mało. Dlaczego?
Szybka odpowiedź, która rodzi nowe pytania
Zacznijmy od podstaw: matematycznie 1/2 cala to dokładnie 1,27 cm. Jeśli jednak szukasz tej informacji, to prawdopodobnie już wiesz, że w praktyce hydraulicznej ta prosta konwersja jest niewystarczająca, a wręcz myląca. Nie szukasz przecież czystej matematyki, ale konkretnej wiedzy, która pozwoli Ci prawidłowo dobrać rurę czy złączkę. I ja to doskonale rozumiem!
Poznaj "cal hydrauliczny" klucz do zrozumienia wymiarów w instalacjach
Właśnie tu pojawia się pojęcie, które nazywam "calem hydraulicznym". To nie jest miara, którą możesz odczytać z linijki czy suwmiarki w sposób bezpośredni. "Cal hydrauliczny" to raczej nominalne oznaczenie rozmiaru, które służy do ułatwienia identyfikacji i doboru kompatybilnych ze sobą elementów instalacji. Pomyśl o tym jak o kodzie: jeśli na rurze jest "1/2 cala", to wiesz, że pasują do niej złączki "1/2 cala", niezależnie od tego, co pokaże Ci suwmiarka w milimetrach.
Dlaczego cal w sklepie hydraulicznym nie jest równy calowi na linijce? Tajemnica średnicy nominalnej DN
Czym jest średnica nominalna (DN) i dlaczego dla rury 1/2" wynosi DN15?
Kiedy mówimy o "calu hydraulicznym", tak naprawdę często mamy na myśli średnicę nominalną (DN). Jest to umowna wartość liczbowa, która w przybliżeniu odpowiada średnicy wewnętrznej rury, wyrażonej w milimetrach. I tu właśnie leży sedno sprawy: dla rury oznaczonej jako 1/2 cala, jej średnica nominalna wynosi DN15. To nie jest rzeczywista średnica, którą zmierzysz, ale standard, który pozwala producentom i instalatorom mówić tym samym językiem.
Standard gwintów BSP (G) europejski język hydraulików, który musisz znać

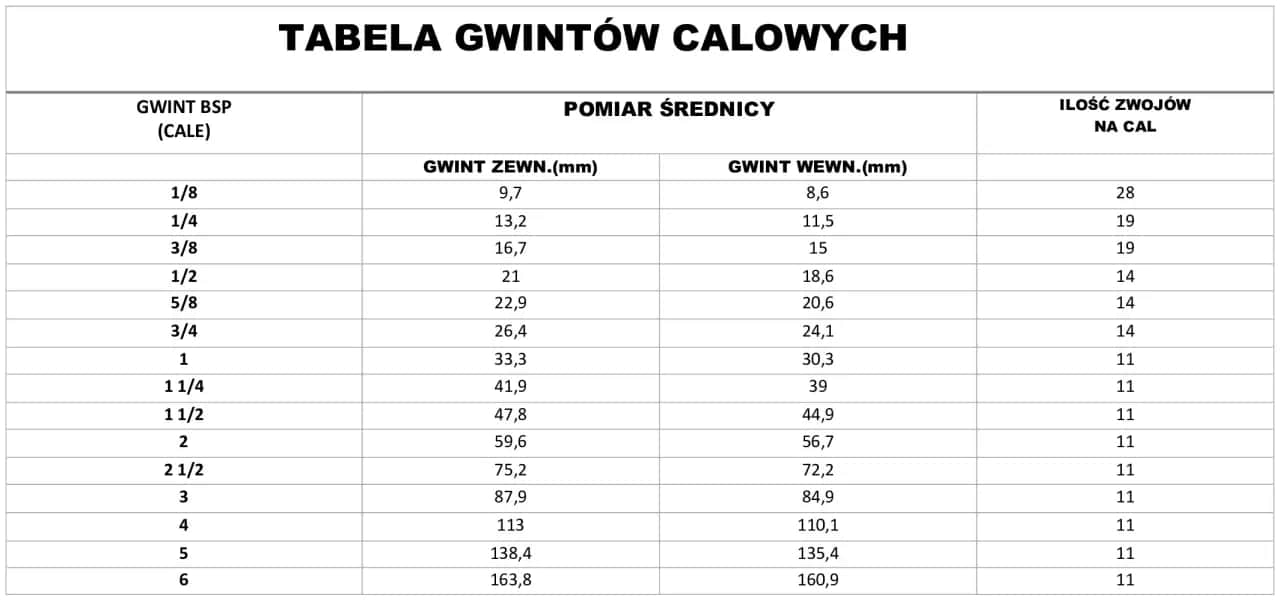

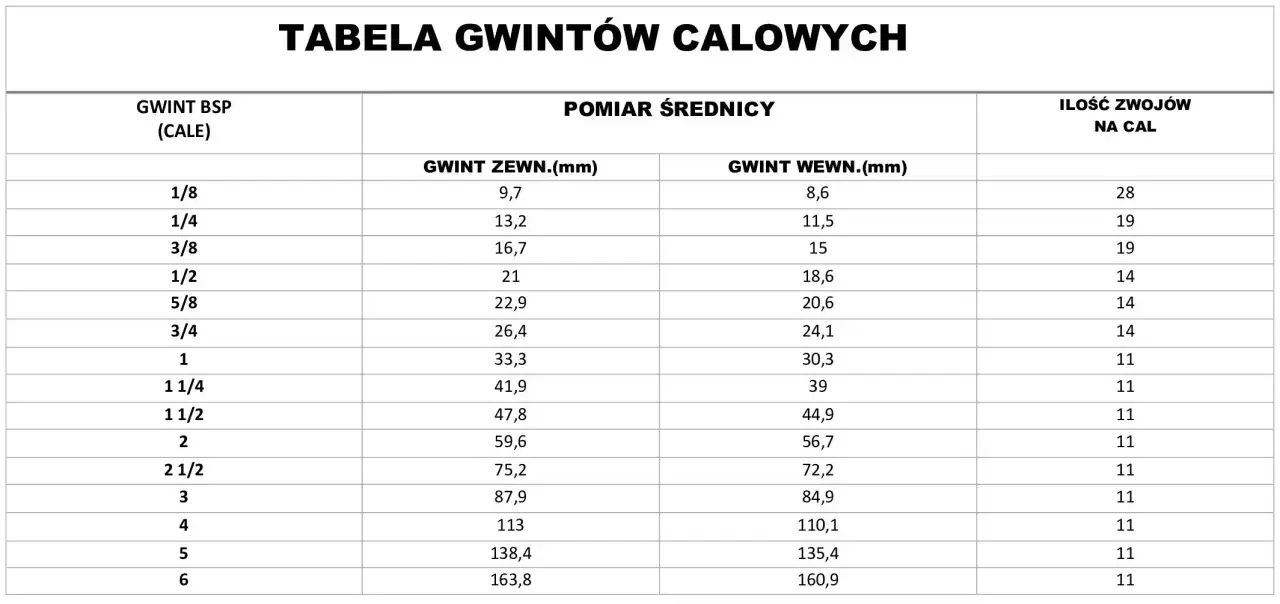

W Polsce i w większości krajów Europy w hydraulice dominuje standard gwintów rurowych Whitwortha, znany jako BSP (British Standard Pipe). Kiedy widzisz oznaczenie G1/2, to właśnie o ten standard chodzi. Litera "G" oznacza gwint walcowy, a "1/2" odnosi się do nominalnego rozmiaru w calach. Zatem, jeśli masz element z gwintem G1/2, to wiesz, że jest to ten sam "półcalowy" rozmiar, który odpowiada DN15. To klucz do prawidłowego łączenia elementów.
Ile więc FAKTYCZNIE ma rura 1/2 cala? Konkretne wymiary, które zmierzysz suwmiarką
Średnica zewnętrzna: kluczowy wymiar, czyli skąd bierze się ~21 mm?
Teraz przejdźmy do konkretów, czyli do tego, co faktycznie możesz zmierzyć. Dla typowej rury stalowej 1/2 cala (czyli DN15), rzeczywista średnica zewnętrzna wynosi około 21,3 mm (czyli 2,13 cm). To właśnie ten wymiar jest dla Ciebie kluczowy! Kiedy weźmiesz suwmiarkę i zmierzysz rurę, która ma być "półcalowa", powinieneś zobaczyć wynik w okolicach 21 mm. Podobnie, rzeczywista średnica zewnętrzna gwintu G1/2 to około 20,955 mm, co w praktyce zaokrąglamy do 21 mm. To jest ten magiczny numer, którego szukasz!
Średnica wewnętrzna a grubość ścianki od czego zależy faktyczny przepływ?
Średnica wewnętrzna rury 1/2 cala, która odpowiada za faktyczny przepływ wody, wynosi zazwyczaj około 15-16 mm. Jest ona oczywiście mniejsza niż średnica zewnętrzna, ponieważ musimy uwzględnić grubość ścianki rury. Ta grubość może się różnić na przykład dla rur stalowych może wynosić 2,3 mm lub 2,6 mm. Im grubsza ścianka, tym mniejsza średnica wewnętrzna i nieco mniejszy przepływ, ale też większa wytrzymałość rury.
Różnice w wymiarach dla rur stalowych, miedzianych i PEX na co zwrócić uwagę?
Warto pamiętać, że choć nominalne oznaczenie 1/2 cala jest uniwersalne, to rzeczywiste wymiary zewnętrzne i wewnętrzne mogą się nieznacznie różnić w zależności od materiału rury i producenta. Rury stalowe, miedziane czy PEX, choć wszystkie mogą być określane jako "1/2 cala", będą miały minimalne odchyłki w swoich fizycznych wymiarach. Mimo tych drobnych różnic, kluczowym identyfikatorem pozostaje średnica zewnętrzna w okolicach 21 mm, która pozwala na dopasowanie odpowiednich złączek.
Jak bezbłędnie rozpoznać i dobrać złączkę 1/2 cala? Praktyczny poradnik majsterkowicza

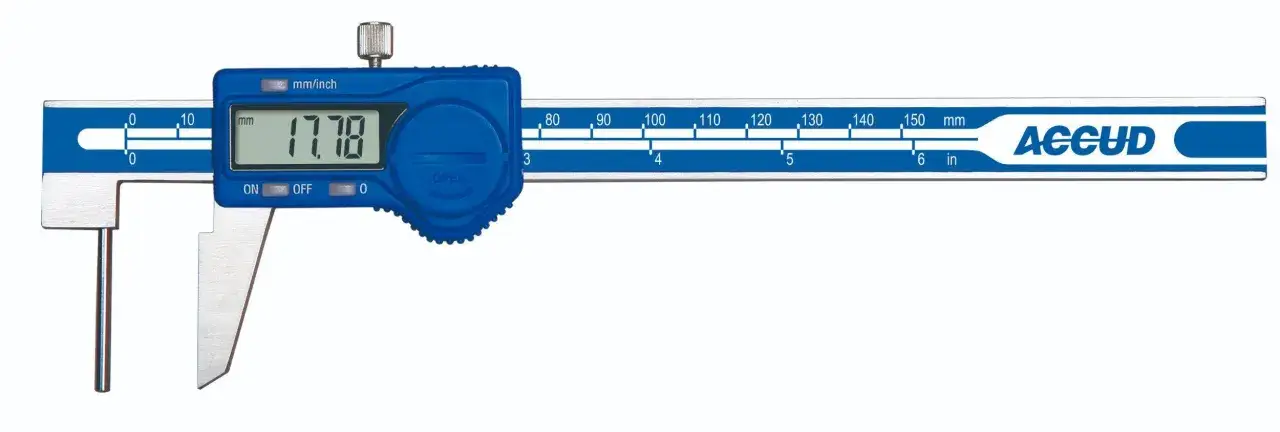

Krok po kroku: jak prawidłowo zmierzyć średnicę rury i gwintu?
- Użyj suwmiarki: To Twoje podstawowe narzędzie. Bez niej ani rusz, jeśli chcesz mieć pewność.
- Zmierz średnicę zewnętrzną: Przyłóż suwmiarkę do zewnętrznej krawędzi rury lub gwintu. Pamiętaj, że mierzymy średnicę zewnętrzną, a nie wewnętrzną.
- Szukaj około 21 mm: Jeśli odczyt na suwmiarce wynosi około 21 mm (np. 20,9 mm, 21,3 mm), to niemal na pewno masz do czynienia z elementem 1/2 cala (czyli DN15 lub G1/2).
- Zmierz w kilku miejscach: Dla pewności wykonaj pomiar w kilku punktach, szczególnie jeśli element jest stary lub lekko zdeformowany. Pomoże to upewnić się co do wymiaru.
Gdzie w Twoim domu królują złączki 1/2 cala? Typowe zastosowania
- Podłączenia baterii umywalkowych i zlewozmywakowych
- Podłączenia baterii prysznicowych
- Podłączenia spłuczek toaletowych
- Podłączenia niektórych grzejników
- Pojedyncze punkty poboru wody (np. do pralki, zmywarki, choć tu często spotyka się też 3/4 cala)
Warto wiedzieć, że rury i złączki o średnicy 1/2 cala (DN15) są wszechobecne w domowych instalacjach. Większe średnice, takie jak 3/4 cala (DN20) czy 1 cal (DN25), są zazwyczaj stosowane do głównych pionów i poziomów rozprowadzających wodę, gdzie potrzebny jest większy przepływ.
Odczytywanie oznaczeń na złączkach co oznaczają symbole G1/2, R1/2, DN15?
Kiedy kupujesz złączki, możesz natknąć się na różne oznaczenia, takie jak G1/2, 1/2" czy DN15. Ważne jest, aby zrozumieć, że wszystkie te symbole odnoszą się do tego samego standardu rozmiaru w hydraulice, czyli naszego "pół cala". G1/2 to gwint walcowy, 1/2" to ogólne oznaczenie calowe, a DN15 to średnica nominalna. Znajomość tych oznaczeń jest kluczowa, aby uniknąć pomyłek i kupić odpowiednie elementy do swojej instalacji.
Najczęstsze błędy przy doborze rur i jak ich uniknąć poradnik dla przezornych
Pomyłka nr 1: Sugerowanie się przelicznikiem 1 cal = 2, 54 cm
To najczęstszy błąd, jaki widuję u osób, które po raz pierwszy stykają się z hydrauliką. Przeliczenie 1 cala na 2,54 cm i oczekiwanie, że rura "półcalowa" będzie miała 1,27 cm średnicy, to prosta droga do frustracji i zakupu niewłaściwych elementów. Pamiętaj, że w hydraulice cal to nominalne oznaczenie, a nie bezpośredni wymiar, który możesz zmierzyć linijką.
Pomyłka nr 2: Mylenie średnicy zewnętrznej rury ze średnicą gwintu
Chociaż dla rozmiaru 1/2 cala średnica zewnętrzna rury i gwintu są do siebie bardzo zbliżone (obie oscylują wokół 21 mm), ważne jest, aby wiedzieć, co dokładnie mierzymy. Rura to gładki element, a gwint ma charakterystyczne zwoje. Upewnij się, że mierzysz odpowiednią część, aby prawidłowo dobrać złączki czy to do połączenia dwóch rur, czy do przykręcenia gwintowanego elementu.
Przeczytaj również: Punkt hydrauliczny: Rozszyfruj kosztorys i uniknij ukrytych opłat!
Pomyłka nr 3: Niewłaściwy dobór uszczelek (pakuły, taśma teflonowa) do gwintów calowych
Nawet jeśli dobierzesz idealny rozmiar, bez prawidłowego uszczelnienia gwintów calowych czeka Cię przeciek. Najpopularniejsze materiały to pakuły konopne z pastą uszczelniającą (do gwintów stożkowych i walcowych) oraz taśma teflonowa lub nici uszczelniające (głównie do gwintów walcowych). Każdy z nich ma swoje zastosowanie i wymaga odpowiedniej techniki aplikacji. Nie lekceważ tego etapu to on decyduje o szczelności całej instalacji.
Podsumowanie: Zapamiętaj tę jedną zasadę, a już nigdy nie kupisz złej złączki
Jeśli masz zapamiętać tylko jedną rzecz z tego artykułu, niech to będzie ta: zawsze mierz średnicę zewnętrzną elementu (rury lub gwintu) suwmiarką. Jeśli odczyt wynosi około 21 mm, to masz do czynienia z nominalnym rozmiarem 1/2 cala (czyli DN15 lub G1/2). Pamiętaj, że cal w hydraulice to konwencja, a nie bezpośredni wymiar, który można przeliczyć na centymetry. Dzięki temu prostemu podejściu, już nigdy nie kupisz złej złączki!
